中试控股技术研究院鲁工为您讲解：10感应倍频试验装置（中试大厂）

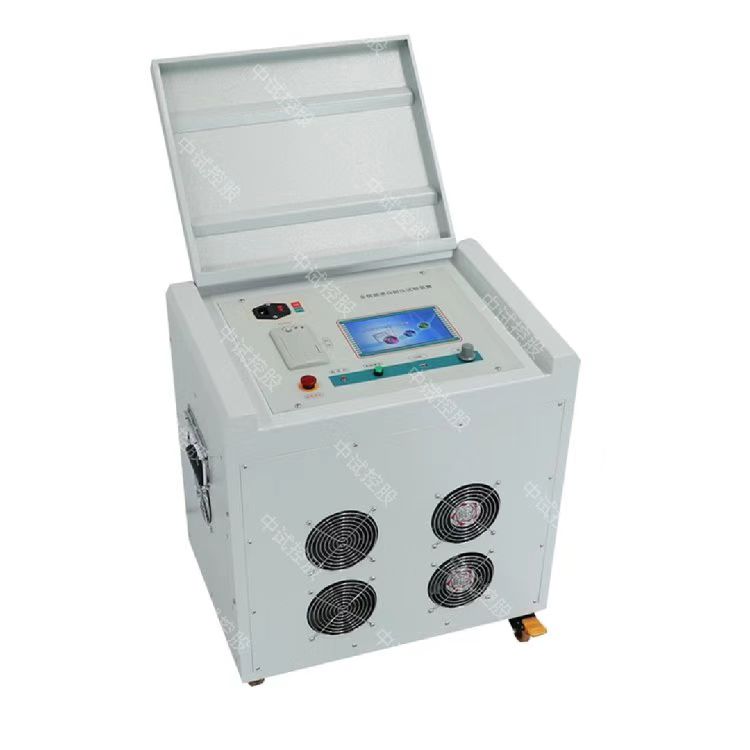

ZSDBF-5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

ZSDF多倍频电源试验装置输出即为正弦波，波形失真度小,波形畸变率 ＜3％。不同于其他类型的变频电源装置，脉宽调制型变频电源输出为方波，输出经过波形整形而成的正弦波。

多倍频电源试验装置体积小，波形好，装配方便，操作简便。多倍频电源试验装置的核心组件——变频电源柜采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等优点。

多倍频电源试验装置虽安装操作简便，但误操作仍会引起意外事故。因此在使用前请务必仔细阅读本使用说明，以免对被试品及试验装置造成不必要的损坏。

装置容量：5kW
输入电压：AC，三相，380V±10%。
电源频率：50Hz。
输出电压：0 ～400V

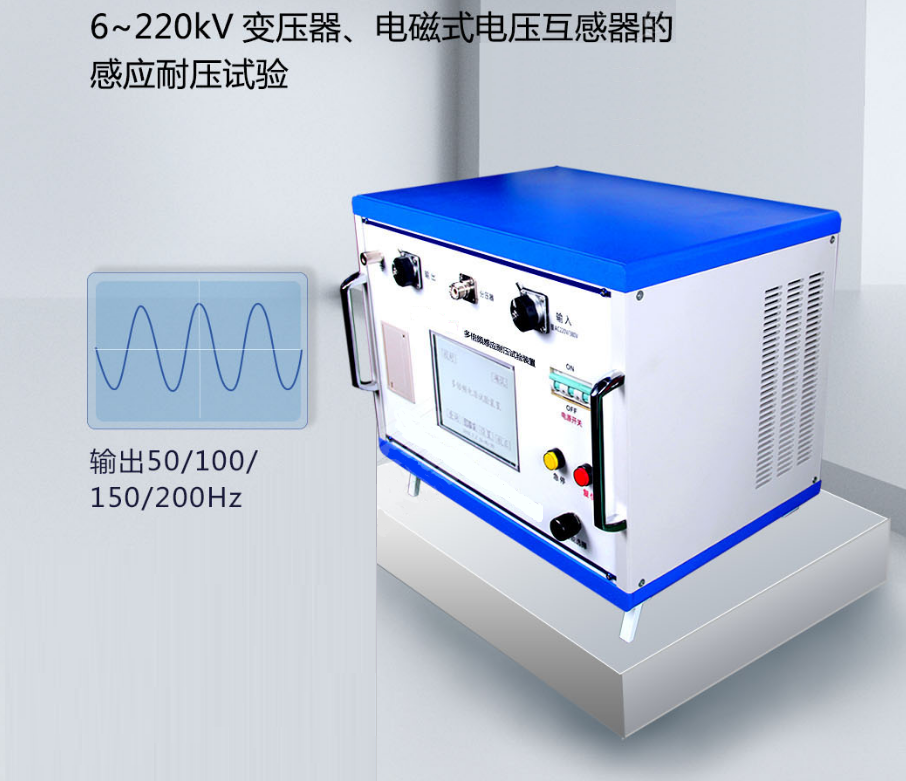

输出频率：50Hz，100Hz，150Hz，200Hz（可选）。
波形畸变率：<3%。
保护功能：对被试品具有过流 、过压及试品闪络保护 (见变频电源部分)；
5kW/380V  1台
额定输出容量：5kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V， 单相，
额定输入电流：25A
额定输出电流：25A
噪声水平 ：≤50dB
重  量：约12kg；

变压器和互感器的感应耐压试验是中试控股保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。

纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
电压互感器（PT）是电力系统中的关键设备，中试控股感应耐压试验是保证产品质量符合标准的一项重要试验。

PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。

电子式多倍频发生器还有很多其他的优点。仪器核心部分使用变频调节器，采用电力电子技术，试验数据更加精确。仪器的其他功能，比如参数预置、保护设置、频率选择、电压调节控制等也都全部采用数字控制技术，使得实验人员的工作负担大大降低，工作效率更高效。

仪器内部为计算机控制，存储容量可达3200组试验数据。并且采用触摸式操作方式，配备热敏打印机进行数据打印功能。除此之外，仪器的外置LC滤波回路，可以保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

有载分接开关滤油装置投运后的维护工作一般有以下内容：

（1）设定工作模式：天天手动投入运行或自动运行。一般自动运行模式是在有载分接开关动作后运行一段时间或天天滤油机定时运行一段时间。ABB公司生产的滤油装置随变压器的投退而投退，一旦变压器投入运行，滤油装置就一直处于运行状态。MR公司生产的OF100DC型滤油装置有两种模式，即手动（天天人工手动投入一定时间）和自动（每次分接开关操作后自动滤油一定时间）。SANMI公司的LRT-210DH型滤油机也有两种模式，即手动（天天人工手动投入一定时间）和自动（设定天天的运行时间段）。

（2）取油样进行油分析：有载分接开关滤油装置投入运行后，试验人员应每隔一定时间进行油分析工作。从我局对三种型号的滤油装置滤油后油样的分析结果看，三者滤油效果差别不大。

（3）补油工作：当分接开关内的油面下降到一定程度时应进行补油工作。

（4）滤芯更换工作：滤油装置内的滤芯为主要的工作元件。当滤芯使用一定时间后，滤芯就可能失去过滤效果，这时，就需要进行滤芯的更换工作。滤芯的更换较为轻易。

（5）油泵和电机更换当油泵、电机损坏时，就应进行更换工作。我局使用的三种型号的滤油装置油泵、电机运行的情况都较好，从使用到目前没有进行更换。

5 有载分接开关滤油装置和开关的检修周期

5.1 变压器有载分接开关带电滤油装置检修周期

由于变压器有载分接开关带电滤油装置是分接开关的附件，因此应对其实行状态检修。在出现以下情况时，应进行检修或更换滤芯：

（1）压力开关压力指示达到规定值时；

（2）从带电滤油装置放油阀取油样试验，假如油绝缘强度小于30MV/2.5m时；

（3）当有载分接开关油位过低导致滤油装置跳闸时；

（4）其它异常情况时。

5.2 变压器有载分接开关带电滤油装置试验周期

带电滤油装置投运24小时、7天、1月取油样进行试验，以后每6个月取油样试验一次，以检查考核滤油装置的过滤性能。

5.3 安装带电滤油装置的分接开关的吊检、换油

安装带电滤油装置的变压器有载分接开关在滤油装置运行正常情况下（即有载分接开关内油符合要求），有载分接开关不需要按照周期进行换油。由于滤油装置的运行，切换开关内积碳较少，从而对切换开关的影响较小，因此可以延长分接开关的吊芯检查时间。局部放电是指发生在电极之间但并未贯穿电极的放电，它是由于设备绝缘内部存在弱点或生产过程中造成的缺陷，在高电场强度作用下发生重复击穿和熄灭的现象。它表现为绝缘内气体的击穿、小范围内固体或液体介质的局部击穿或属表面的边缘及尖角部位场强集中引起局部击穿放电等。但若电器设备绝缘在运行电压下不断出现局部放电，这些微弱的放电将产生累积效应会使绝缘的介电性能逐渐劣化并使局部缺陷扩大，导致整个绝缘击穿。接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值
