中试控股技术研究院鲁工为您讲解：电源倍频发生装置（大型大厂）

ZSDBF-5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

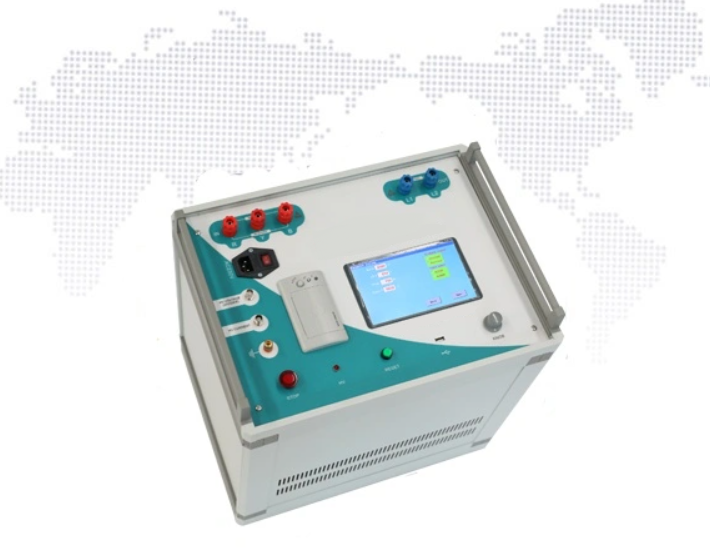

ZSDBF-5KVA多倍频感应耐压试验装置
1、ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验
2、中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。
性能介绍
变压器和互感器的感应耐压试验是中试控股保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
电压互感器（PT）是电力系统中的关键设备，中试控股感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的感应耐压试验装置采用微机控制，中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。
注意：最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，中试控股还能用于其它需要使用变频电源的场合。
主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。

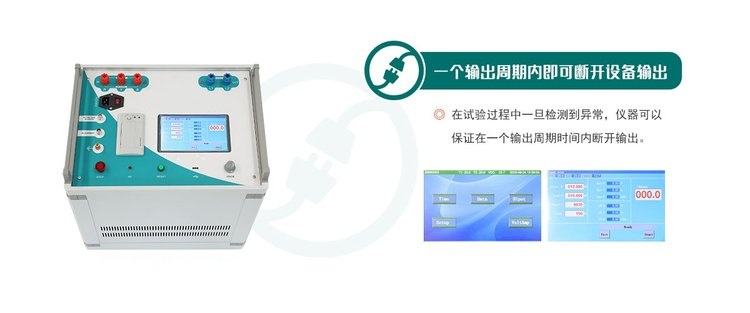

保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       中试控股采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       中试控股采用抗震设计，长途运输中的颠簸不会损坏仪器。
ZSDBF-5KVA 多倍频感应耐压试验装置技术指标
装置容量：5kW
输入电压：AC，三相，380V±10%。
电源频率：50Hz。
输出电压：0 ～400V
输出频率：50Hz，100Hz，150Hz，200Hz（可选）。
波形畸变率：<3%。
保护功能：对被试品具有过流 、过压及试品闪络保护 (见变频电源部分)；
5kW/380V  1台
额定输出容量：5kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V， 单相，
额定输入电流：25A
额定输出电流：25A
噪声水平 ：≤50dB
重  量：约12kg；

感应电产生原因

感应电问题包括电磁感应而产生的感应电压和感应电流。如果产生感应电的输电线路不接地，则只有感应电压存在;

一旦线路接地，将产生入地的感应电流。运行中的输电线路对附近线路的感应电一般来自两方面：一是电磁感应，它与互感有关： 二是静电感应，它与电容有关。

根据文献资料，影响感应电大小的因素有：线路运行状况(施工线路接地线电阻大小和接地位置、运行线路荷载、运行线路操作等)、平行线路长度、相间及回路间距离、每相导线分裂数、导线高度及线路的换位方式等。

ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

中试控股技术博士为您解答：电子变压器从功能上区分主要有变压器和电感器2种。特殊元件完成的功能另外讨论。变压器完成的功能有3个：功率传送、电压变换和绝缘隔离。电感器完成功能有2个：功率传送和纹波抑制。

      功率传送有2种方式。一种是变压器传送方式，即外加在变压器原绕组上的交变电压，在磁芯中产生磁通变化，使副绕组感应电压，加在负载上，从而使电功率从原边传送到副边。传送功率的大小决定于感应电压，也就是决定于单位时间内的磁通密度变量ΔB。ΔB与磁导率无关，而与饱和磁通密度Bs和剩余磁通密度Br 有关。直流数字微安表主要用于测量直流泄漏电流或电导电流值、精度高、量程宽、读数直观，数字显示，使用方便。抗冲击，过量程自动保护，有极性显示。从饱和磁通密度来看，各种软磁材料的Bs从大到小的顺序为：铁钴合金为2.3～2.4T，硅钢为1.75～2.2T，铁基非晶合金为 1.25～1.75T，铁基微晶纳米晶合金为1.1～1.5T，铁硅铝合金为1.0～1.6T，高磁导铁镍坡莫合金为0.8～1.6T，钴基非晶合金为 0.5～1.4T，铁铝合金为0.7～1.3T，铁镍基非晶合金为0.4～0.7T，锰锌铁氧体为0.3～0.7T。作为电子变压器的磁芯用材料，硅钢和 铁基非晶合金占优势，而锰锌铁氧体处于劣势。

      功率传送的第二种是电感器传送方式，即输入给电感器绕组的电能，使磁芯激磁，变为磁能储存起来，然后通过去磁变成电能释放给负载。传送功率的大小决定于电感器磁芯的储能，也就是决定于电感器的电感量。电感量不直接与饱和磁通密度有关，而与磁导率有关，磁导率高，电感量大，储能多，传送功率大。各种软磁材料 的磁导率从大到小顺序为：Ni80坡莫合金为（1.2～3）×106，钴基非晶合金为（1～1.5）×106，铁基微晶纳米晶合金为（5～8）×105， 铁基非晶合金为（2～5）×105，Ni50坡莫合金为（1～3）×105，硅钢为（2～9）×104，锰锌铁氧体为（1～3）×104。作为电感器的磁 芯用材料，Ni80坡莫合金、钴基非晶合金、铁基微晶纳米晶合金占优势，硅钢和锰锌铁氧体处于劣势。

      中试控股技术博士为您解答：传送功率大小，还与单位时间内的传送次数有关，即与电子变压器的工作频率有关。工作频率越高，在同样尺寸的磁芯和线圈参数下，传送的功率越大。

      电压变换通过变压器原绕组和副绕组匝数比来完成，不管功率传送大小如何，原边和副边的电压变换比等于原绕组和副绕组匝数比。

      绝缘隔离通过变压器原绕组和副绕组的绝缘结构来完成。绝缘结构的复杂程度，与外加和变换的电压大小有关，电压越高，绝缘结构越复杂。

      纹波抑制通过电感器的自感电势来实现。只要通过电感器的电流发生变化，线圈在磁芯中产生的磁通也会发生变化，使电感器的线圈两端出现自感电势，其方向与外加电压方向相反，从而阻止电流的变化。纹波的变化频率比基频高，电流纹波的电流频率比基频大，因此，更能被电感器产生的自感电势抑制。

      电感器对纹波抑制的能力，决定于自感电势的大小，也就是电感量大小，与磁芯的磁导率有关，Ni80坡莫合金、钴基非晶合金、铁基微晶纳米晶合金磁导率大，处于优势，硅钢和锰锌铁氧体磁导率小，处于劣势。中试控股技术博士为您解答：变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的高电压Um决定。三相氧化锌避雷器测试仪采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

设备高电压Um对于变压器来说是绕组高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。

绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。

绕组额定耐受电压用下列字母代号标志：

LI——雷电冲击耐受电压

SI——操作冲击耐受电压

AC——工频耐受电压

中试控股技术博士为您解答：变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。

如：LI850AC360—LI400AC200/LI480AC200—LI250AC95/LI75AC35。

含义为：220KV三侧分级绝缘的主变压器，一个为高压侧引线端、中性点、中压侧引线端、中性点、低压侧。

对于避雷器保护的选择：

一般来说，对母线侧避雷器选择较为轻松，一般按照厂家生产使用的电压等级选择不会有什么问题，但中性点选择却是有较大的难度，前几年广东电网公司专门发文指出各地方存在较多性点避雷器不匹配的问题并给予纠正。现就主变压器110kV中性点保护方式中性点避雷器的选择作个简单的说明。
