ZSDX-7000高压介质损耗测试装置(CVT)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT)：测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF

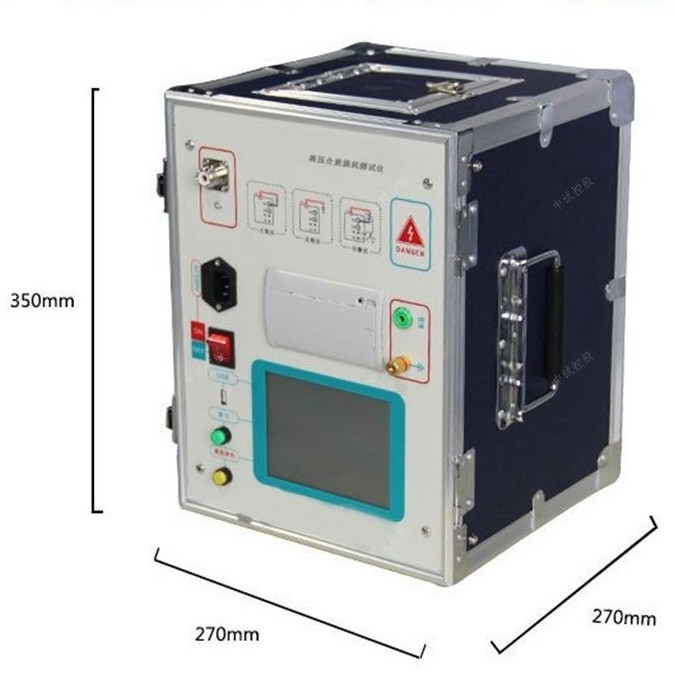

9外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
10存储器大小 200 组 支持U盘数据存储
11重量（主机） 22.55Kg
重量（附件箱） 5.25Kg

CVT测试
※ CVT分别测试：单独测试C1或C2。

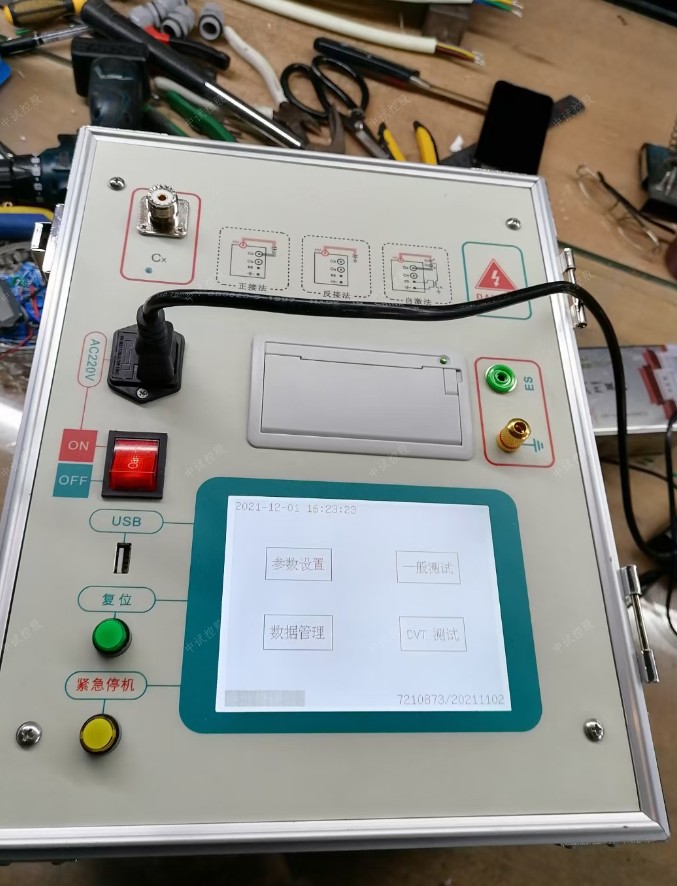

首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数
设置”进去设置菜单选择“CVT分别测试”进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择
”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保
持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果
。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
CVT分别测试注意 : <HV红色高压线>外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起
误差。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。

ZSDX-7000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。

介质损耗因数偏大的原因及处理方法：
1瓷套表面受潮。瓷套表面电阻的大小直接影响tanδ的准确度，因为表面电阻与体积电阻并联在一起，当电桥采用反接法测量时，会使tanδ值偏大。
解决方法是：
1）用电吹风、远红外等烘燥表面，或在日光下暴晒。
2）用挥发性强的液体清洁。
3）用憎水性涂料涂于瓷套表面。
2）电场干扰。干扰电流Id在被试品电流Ix的右侧，使tanδ测量结果大于实际值，此时应采用试验电源移相法测量tanδ或使用带抗干扰功能的介损仪。

3）被试品Cx接地回路接触不良。当被试品Cx接地回路接触不良时，会使tanδ值偏大，此时应改善被试品接地回路接触情况。

  随着CVT（电容式电压互感器）技术的不断成熟，CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02μF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。

工频串联谐振升压装置(CVT)执行标准

产品简介

 工频串联谐振升压装置用于CT/VT/CVT（CT/PT/CVT）和其他高压电气设备的局部放电试验和交流耐压试验, 能满足500kV的CT/VT（PT）/CVT的互感器的校验、无局部放电测试和交流耐压试验。试品单相对地电容量500--8800pF,最高试验电压不超过800kV。

工频串联谐振升压装置主要功能特点

额定容量：1600kVA；

额定输入电源：单相380V电压，频率50Hz；

最高额定输出电压：交流800kV；

最大额定输出电流：交流2A；

额定频率：50Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续30min；过压1.1倍1min；

温 升：额定负载下连续运行30min后温升≤50K；

品质因素：装置自身Q≥40(f=50Hz)；

保护功能： 对被试品具有过流、过压及试品闪络保护；

测量精度：系统有效值交流1.0级。

整套装置的局部放电量:800kV下≤10pC，85% UH下无局部放电含量。

噪声水平： ≤65db
