ZSDX-7000高压介质损耗测试装置(CVT)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT)：测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
10存储器大小 200 组 支持U盘数据存储
11重量（主机） 22.55Kg
重量（附件箱） 5.25Kg

CVT测试
※ CVT分别测试：单独测试C1或C2。

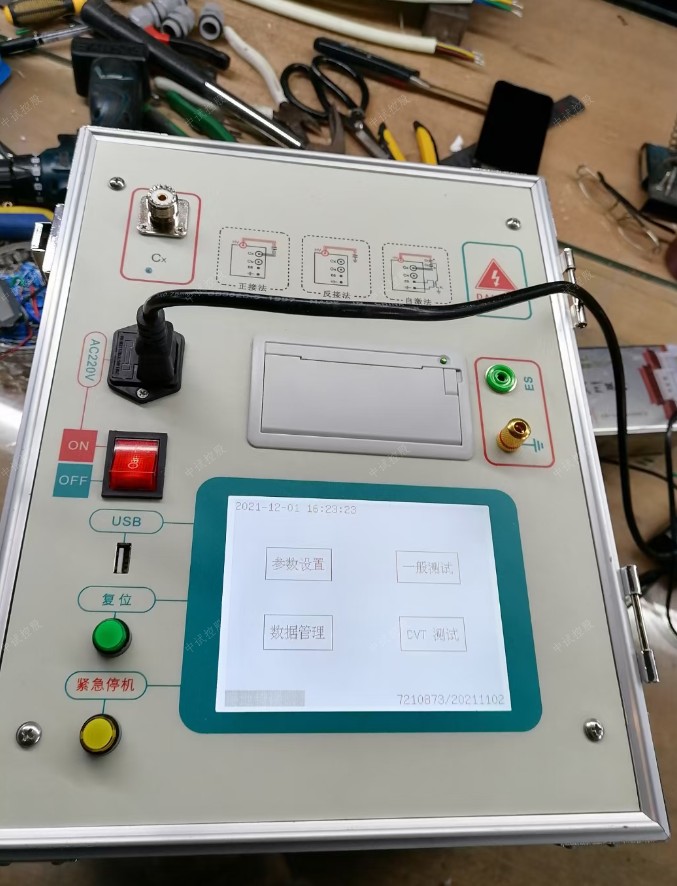

首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数
设置”进去设置菜单选择“CVT分别测试”进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择
”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保
持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果
。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
CVT分别测试注意 : <HV红色高压线>外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起
误差。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。

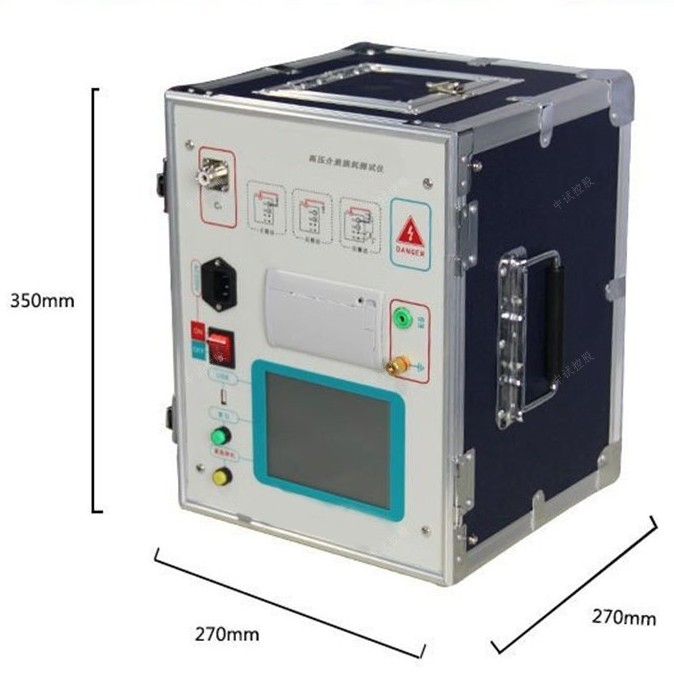

ZSDX-7000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。

介质损耗因数偏大的原因及处理方法：
1瓷套表面受潮。瓷套表面电阻的大小直接影响tanδ的准确度，因为表面电阻与体积电阻并联在一起，当电桥采用反接法测量时，会使tanδ值偏大。
解决方法是：
1）用电吹风、远红外等烘燥表面，或在日光下暴晒。
2）用挥发性强的液体清洁。
3）用憎水性涂料涂于瓷套表面。
2）电场干扰。干扰电流Id在被试品电流Ix的右侧，使tanδ测量结果大于实际值，此时应采用试验电源移相法测量tanδ或使用带抗干扰功能的介损仪。

3）被试品Cx接地回路接触不良。当被试品Cx接地回路接触不良时，会使tanδ值偏大，此时应改善被试品接地回路接触情况。

一、引用标准

DL/T596-1996〈〈电力设备预防性试验规程〉〉

GB50150-91〈〈电气装置安装工程电气设备交接试验标准〉〉

中国石化总公司〈〈石油化工设备维护检修规程第六册电气设备〉〉

中国石化总公司〈〈电气设备预防性试验规程〉〉

中国石化总公司〈〈引进电气设备预防性试验规程〉〉



二、独立型电流互感器的试验

2.1、绕组及末屏的绝缘电阻：

采用2500V兆欧表进行测量



1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化；

2）电容型电流互感器末屏对地绝缘电阻一般不小于1000MΩ。

2.2、tgδ及电容量

带末屏抽头的电容式测量高压端对末屏采用正接法：

1）主绝缘tgδ不应大于下规程中的数值，且与历年数据比较，不应有显著变化。

2）电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因。

3）当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地

tgδ值，其值不大于2%。

4）主绝缘tgδ试验电压为10KV，末屏对地tgδ试验电压为2KV。



三、独立型电压互感器的试验

3.1、绕组及末屏的绝缘电阻：

1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化；

2）一次绕组用2500V兆欧表二次绕组用1000V或2500V兆欧表。

3.2、tgδ及电容量















采用CVT自激法，原理图如下图

对于互感器本体的主电容C1和中压电容C2，应采用介损测试仪“自激法”

在互感器的二次加压（用100V的二次绕组）进行，接在da/dn处。

测C1时：C1的高压侧接“测量” 、C2的N点接“高压”

测C2时：C1的高压侧接“高压” 、C2的N点接“测量”

解开N点与X点的连接端子，X端仍旧接地。（有些没有X点，只需将N点解开）

注意电压不能超过3KV（一般中压互感器的变比为13000/100V），要计算好二次加压值。

tgδ及电容量且与历年数据比较，不应有显著变化。



原始记录与正式报告

对原始记录与正式报告的要求

（1）原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。

（2）将试验数据与规程及历史数据进行比较，无明显变化，否则要查明原因。

（3）试验结束后，及时出具正式报告并存档。







  不拆引线，如何测量电容式电压互感器（CVT）的介质损耗因数？
