ZSDX-7000高压介质损耗测试装置(CVT)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。

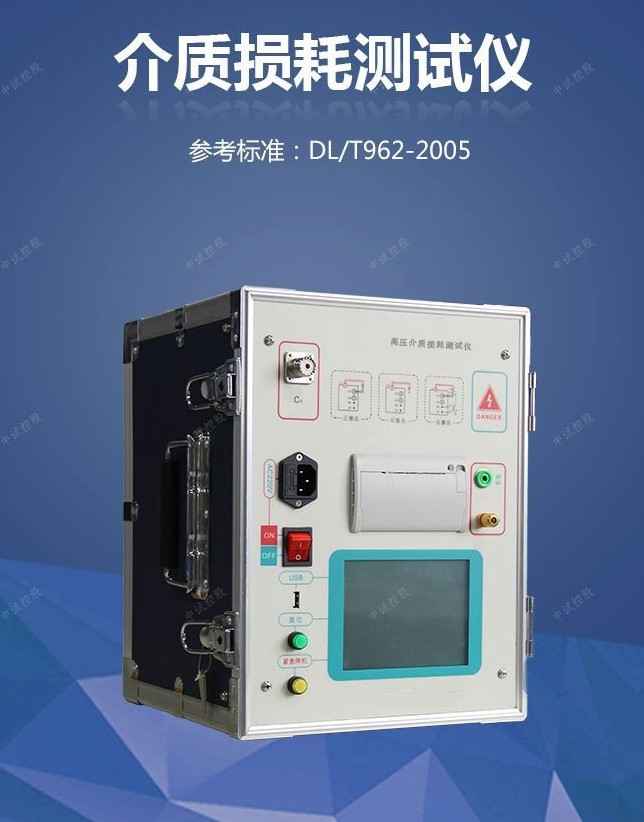

参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT)：测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

参考接线
1、正接（具体请参阅相关规程）
(1)、内高压—内标准—正接法（常规接线）
2、反接法
(1)、内高压—内标准—反接法（常规接线）
3、CVT测试
(1)、CVT分别测试（普通测试）
(2)、不拆高压引线测试CVT电容值和介损测量模式：CVT自激法。电压≤2kV
(3)、反接屏蔽法测量CVT上端C0的电容值和介损测量模式：反接法。电压≤2kV
?正接法
   1.HV用红色高压线连试品高压
   2.Cx用黑色测试线连试品低压
   3.黑色测试线的屏蔽层连试品E
?反接法
   1.试品高压接地
   2. HV用红色高压线连试品低压
   3.红色高压线的屏蔽层连试品E
   4.Cx悬空
   5.桶体已为高压注意绝缘
注  意：
 ? 所有附带仪器主机的接线原理图，连线主机细线为电缆屏蔽层，粗线为电缆芯线。
 ? 请使用出厂时配套的测试电缆。仪器测量电缆通用，但本仪器属于高精密测量仪器，测量时请尽量使用仪器出厂时附带的测试电缆，否则的话
可能因电缆自身的属性差异而影响测量结果的精度。
 ? 具体每个接线插座和端子使用何种电缆连接请参考 “面板说明”。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）

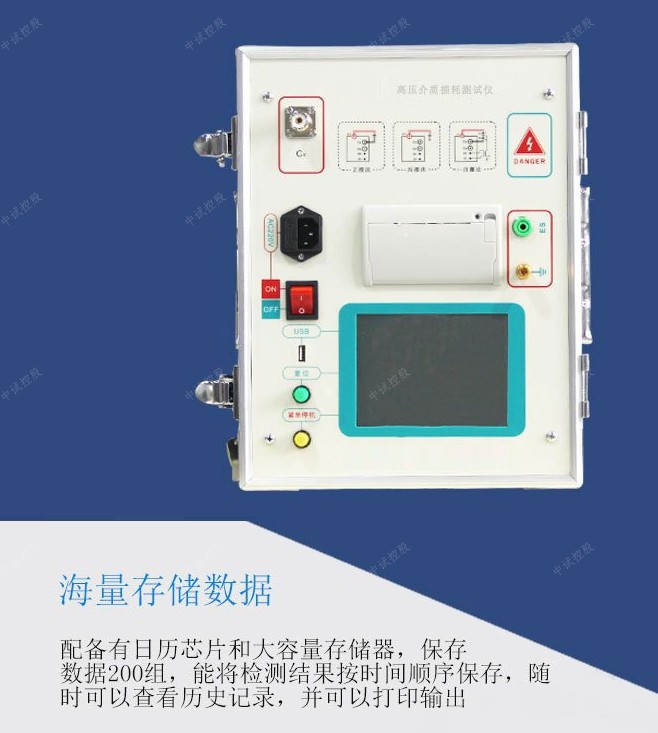

10存储器大小 200 组 支持U盘数据存储
11重量（主机） 22.55Kg
重量（附件箱） 5.25Kg

数据管理
在主菜单点击“数据管理”进入数据管理界面，点击“数据查询”进入数据存放菜单后，按上、下键移动光标至想要
查看的数据项目上，（仪器所保存的数据均是按照测量时间的先后所排列的，第000个数据即最新数据，第199个数据即最老数据。）再点击相应
的数据，进入数据打印项目，在此菜单里面可以按上，下键翻页至相应的数据序号上，可对数据进行打印操作。
点击“U盘备份”进入数据拷贝界面后，按照提示插入U盘，数据会自动拷贝存储到U盘，拷贝完成会提示用户拔出U盘
参数设置
时间设置：打开仪器后直接点击“参数设置”进入时间设置界面。进入时间菜单后，点击想要修改的时间数据项
目上，然后再按增加、减小键调整相应的“时” 、“分” 、“秒” ，最后点击保存修改时间设置，点击取消退出设置并返回主界面。 如果接
地检测设置“开”，仪器没有接地或者没有接好，液晶屏左下角会显示“接地错误…”，并且，光标会闪烁，测试的菜单就进不去，以免操作人
员启动测试，有触电危险。因此，一般不建议用户把接地检测设置为“关”，默认是打开检测的。
所有图片并非实物的全部描叙，请以实际仪器界面为主，仅做参考。
所有步骤在设置不当或想再次改变的情况下，均可按取消键返回上一步骤，如果按取消键不能实现返回。则可以直接按复位键退到主菜单重新开
始设置。

ZSDX-7000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。

介质损耗因数偏大的原因及处理方法：
1瓷套表面受潮。瓷套表面电阻的大小直接影响tanδ的准确度，因为表面电阻与体积电阻并联在一起，当电桥采用反接法测量时，会使tanδ值偏大。
解决方法是：
1）用电吹风、远红外等烘燥表面，或在日光下暴晒。
2）用挥发性强的液体清洁。
3）用憎水性涂料涂于瓷套表面。
2）电场干扰。干扰电流Id在被试品电流Ix的右侧，使tanδ测量结果大于实际值，此时应采用试验电源移相法测量tanδ或使用带抗干扰功能的介损仪。

3）被试品Cx接地回路接触不良。当被试品Cx接地回路接触不良时，会使tanδ值偏大，此时应改善被试品接地回路接触情况。

中试控股是湖北电力计量测试协会的会员单位、电测行业首批获得《制造计量器具许可证》企业之一，介质损耗测试仪通过武汉高压研究院电气设备质量检验测试中心的严酷型式试验。

中试控股“绝缘油介质损耗及体积电阻率测试仪”的作用：是用于绝缘油等液体绝缘介质的介质损耗及体积电阻率的测试仪器。国内生产“介质损耗及体积电阻率测试仪”的厂家比较多，主要集中在武汉，我们以的“ZSYJS-6600介质损耗及体积电阻率测试仪”为例，举例说明。一台好的“介质损耗及体积电阻率测试仪”应具有以下特点：

1.内部结构：集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
2.加热部分：采用了高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。
3.电源部分：交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，内部标准电容：该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。
具有以上3个特征的“绝缘油介质损耗及体积电阻率测试仪”就是一台优质的测试仪器，客户可以放心使用。

绝缘油介质损耗测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

绝缘油介质损耗测试仪内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

警告：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身安全！

1.2 绝缘油介质损耗测试仪控制面板

1. 主面板功能区

 微型打印机：完成输出数据打印；

‚ 总电源开关：设备输入电源控制；

ƒ 触控式液晶显示屏：主操作区，设备各项目的设定以及测试操作（具体操作见 “操作”）；

„ 状态指示区；

a) 高压灯（红色）：如果灯亮，表示油杯上已经带高压电；

b) 加热灯（绿色）：如果灯亮，表示加热炉正在加热；如果灯闪烁，表示已接近设定温度，正在恒温；灯灭时同样要注意油杯上的高温；

… 复位：初始化整机的全部控制；

1.3 油杯简介

1. 油杯结构

①油杯杯体，测量加压极         ②油隙

③油杯内电极，测量测试极       ④内电极固定钮

⑤油杯内电极，测量屏蔽极       ⑥测试端

⑦温度接口

2.油杯技术标准

油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

3.油杯使用

¿ 装入油杯：

将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线

¿ 取出油杯：

必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。

4.拆装油杯电极

将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。

5.装入油样

将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入，注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；最后就可以运行主机。

注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废。

6.油杯清洗

¿ 彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。因此必须严格按照下述方法要点进行。

a) 完全拆卸油杯电极；

b) 用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；

c) 用清水将电极清洗几次；

d) 用无水酒精浸泡各零件；

e) 电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；

f) 将各零部件放入100℃左右的烘箱内，将其烘干。

¿ 以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：

a) 将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；

b) 将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；

c) 装入新油样；

d) 用新油样冲洗油杯内电极几次，然后将内电极装入油杯。

附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。

7.油杯主要技术参数

（1）高低压之间距离              2mm

（2）空杯电容量                  60±2PF

（3）最大测试电压                工频2000V

（4）空杯介损                    tgδ＜1×10-4

（5）液体容量                    约40ml

（6）电极材料                    不锈钢

（7）体积                        70mm(D)×120mm（H）
