ZSDX-7000高压介质损耗测试装置(CVT)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT)：测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
10存储器大小 200 组 支持U盘数据存储
11重量（主机） 22.55Kg
重量（附件箱） 5.25Kg

紧急停机按钮及高压指示灯
功    能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯
作为高压输出指示灯。
U盘接口
功    能：可把仪器内部保存的测试数据导入并保存到U盘中。
注    意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。
总电源开关
功    能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部
           所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。
电源输入插座
功    能：提供仪器工作电源。(AC 220V±10%)
接线方法：使用标准插座与市电或发电机相连接。
    注    意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。

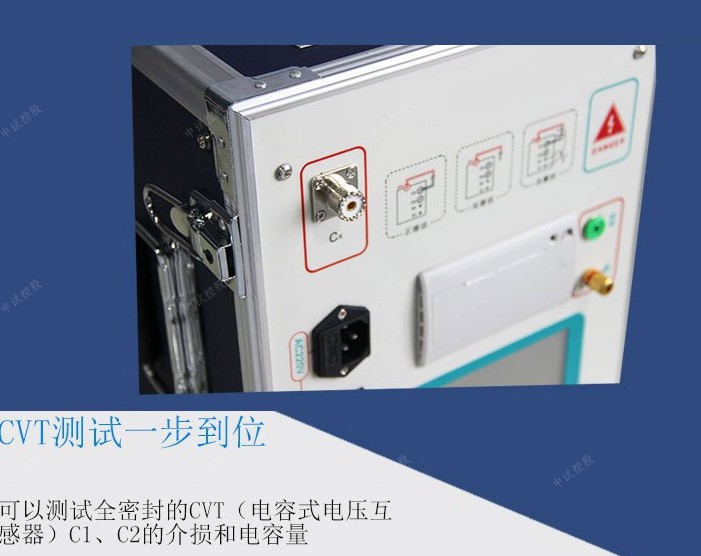

试品低压输入Cx插座
功    能：正接法时输入被试品测试信号。
接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（
如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
注    意：? 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。
  ? 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。
  ? 测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。
? 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。
触摸显示屏
功    能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。
注    意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。
接地接线柱
功    能：仪器保护接地。
注    意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。
ES自激输出
    功    能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，
dn接地，为CVT提供测量所需高压电源。
注    意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。
打印机
功    能：显示可打印数据时，将光标移动至“打印”项按确认键打印。
注    意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板
，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板。

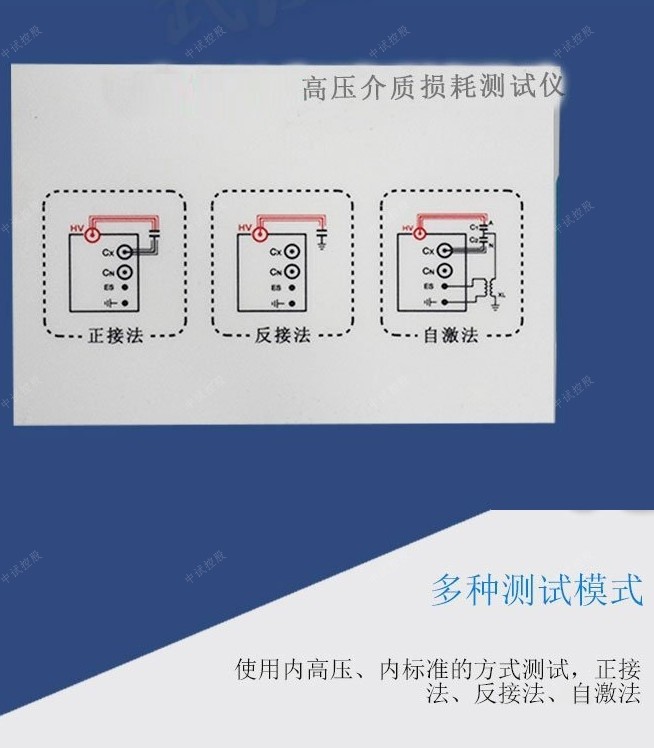

功    能：描叙测试接线方式的示意图。
注    意： 要注意接线方式和操作对应的功能，否则容易损坏仪器。
高压输出HV插座
功    能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。
接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接
法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
 注    意：? 在启动测试的过程中此插座带有高压有触电危险，绝对禁止触碰高压插座及与之相连的相关设备。
 ? 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起
误差。
? 测试过程中应保证插座中心红色高压线芯线与被试品高            压端零电阻连接，否则可能引起测量结果的数据波动。
高压线屏蔽接地端子
安装位置
功    能：仪器测试时高压线抗干扰接地。
注    意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。

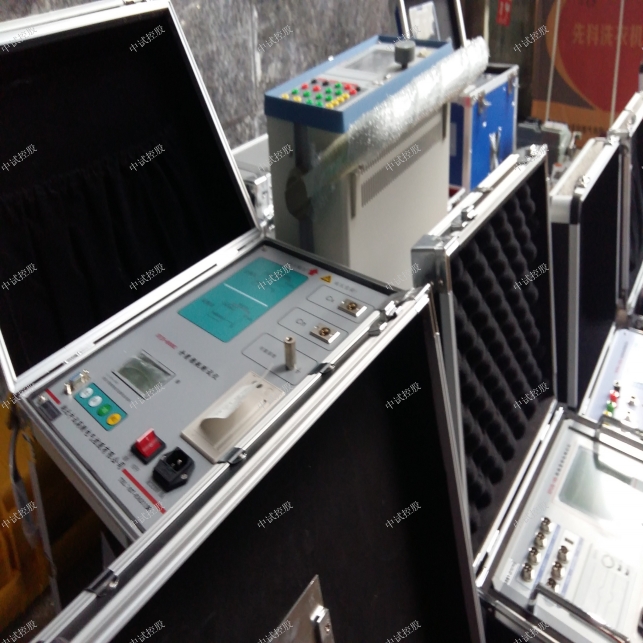

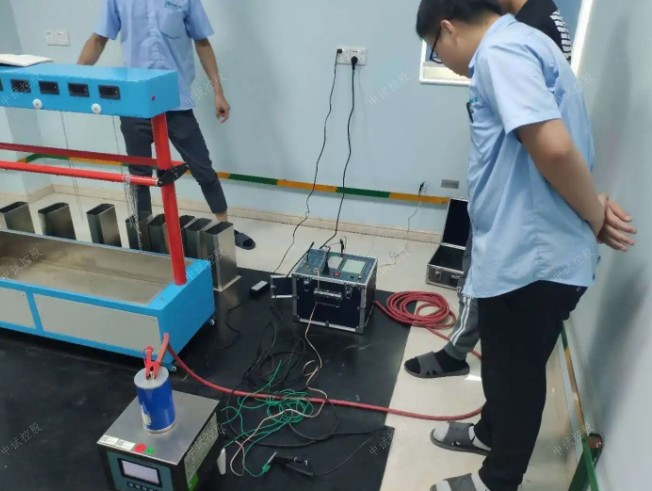

ZSDX-7000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。

介质损耗因数偏大的原因及处理方法：
1瓷套表面受潮。瓷套表面电阻的大小直接影响tanδ的准确度，因为表面电阻与体积电阻并联在一起，当电桥采用反接法测量时，会使tanδ值偏大。
解决方法是：
1）用电吹风、远红外等烘燥表面，或在日光下暴晒。
2）用挥发性强的液体清洁。
3）用憎水性涂料涂于瓷套表面。
2）电场干扰。干扰电流Id在被试品电流Ix的右侧，使tanδ测量结果大于实际值，此时应采用试验电源移相法测量tanδ或使用带抗干扰功能的介损仪。

3）被试品Cx接地回路接触不良。当被试品Cx接地回路接触不良时，会使tanδ值偏大，此时应改善被试品接地回路接触情况。

每一步都是非常重要的，只要合理合格的完成每一阶段的工作，才能保证后续工作的安全进行。变压器的装卸与运输必须要对运输路径和两端装卸条件做充分的调查，制定施工安全技术措施。下面我们就来看看都有哪些。

1、水路运输时，应做好以下工作选择航道，必须了解吃水深度、水上及水下障碍物分布，潮汛情况以及沿途桥梁尺寸；选择船舶，了解船舶运载能力与结构，验算载重时船舶的稳定性；调查码头承重能力以及起重能力，必要时应进行验算或荷重试验。

2、陆路运输用机械直接拖运时，应做好以下工作了解道路及其沿途桥梁、涵洞、沟道等地结构、宽度、坡度、倾斜度、转角以及承重情况，必要时应采取措施；调查沿途架空线、通讯线等高空障碍物的情况；变压器利用滚轮在现场铁路专用线作短途运输时，应对铁路专用线进行调查与验算，其速度不应超过0.2km/h；在公路运输时，车速在高速公路或一级路面不超过15km/h，其他路面不超过10km/h。

3、变压器装卸时，应满足以下要求变压器装卸时，应防止因车辆弹簧伸缩或船只沉浮而引起倾倒，应设专人观测车辆平台的升降或船只的沉浮情况。卸车地点的土质、站台、码头必须坚实；变压器在装卸和运输过程中，不应有严重冲击和 振动。变压器运输时应装设冲击记录仪。冲击允许值应符合制造厂及合同的规定。以记录在运输和装卸过程中受冲击和振动情况。采用的冲击记录仪必须准确可靠。设备受冲击的轻重程度以重力加速度g表示og值得大小，因国内尚无标准，一般由制造厂提供或由订货合同双方商定。基于国内外的资料，一般认为不小于3g为好。怎样用直流电阻测试仪测量变压器过电阻呢？直流电阻的测量是为了检查绕组焊接和绕组之间匝间短路的质量，分接开关位置是否正确、实际位置是否与指示一致、引线是否断裂或松动、并联绕组的绕组没有断股等。直流电阻的测量不仅是变压器检修，预测试和分接开关位置改变后的基本测试项目，还是故障后的重要检查项目。



通常，用传统方法（电桥方法和压降方法）测量变压器绕组和大功率电感设备的直流电阻是一项费时费力的工作，为了改变这种情况，缩短测量时间并减少测试仪的工作量，开发了一种快速直流电阻测试仪（以下简称直流电阻测试仪），它是测量变压器绕组和大功率电感设备的直流电阻的理想设备。



因此，必须仔细进行直流电阻的测量测试，以最小化测量误差。根据规定，对于160kVA以上的变压器，相电阻和相电阻之间的差异通常小于三相平均值的2％，线路之间的差异通常小于三相平均值的1％。对于160kVA及以下的变压器，相电阻和相电阻之间的差异通常小于三相平均值的4％，线路之间的差异通常小于三相平均值的2％。与相应部件中的测量相之间的差相比，测量相之间的差不应大于2％。
