ZSDX-8000R高压介质损耗测试装置(CVT+绝缘电阻)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

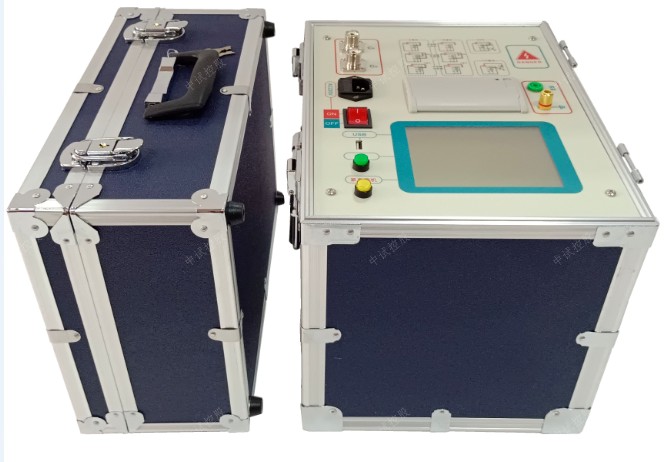

高压介质损耗测试装置(CVT+绝缘电阻)：ZSDX-8000R 高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

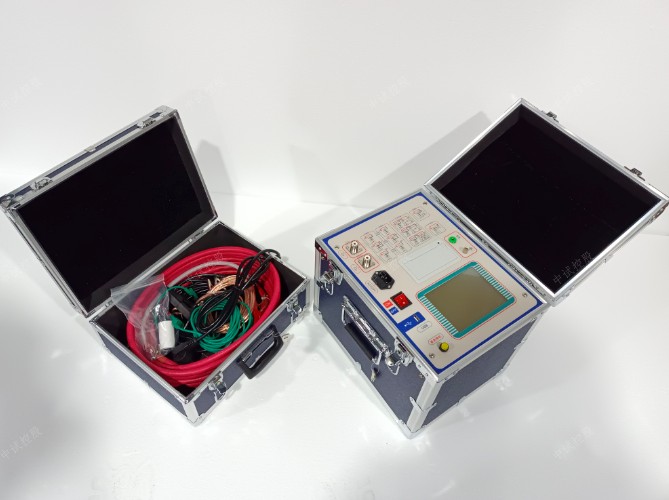

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后
用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

数据管理
在主菜单点击“数据管理”进入数据管理界面，点击“数据查询”进入数据存放菜单后，按上、下键移动光标至
想要查看的数据项目上，（仪器所保存的数据均是按照测量时间的先后所排列的，第000个数据即最新数据，第199个数据即最老数据。）再点击
相应的数据，进入数据打印项目，在此菜单里面可以按上，下键翻页至相应的数据序号上，可对数据进行打印操作。
点击“U盘备份”进入数据拷贝界面后，按照提示插入U盘，数据会自动拷贝存储到U盘，拷贝完成会提示用户拔出U盘
参数设置
时间设置：打开仪器后直接点击“参数设置”进入时间设置界面。进入时间菜单后，点击想要修改的时间数据项
目上，然后再按增加、减小键调整相应的“时” 、“分” 、“秒” ，最后点击保存修改时间设置，点击取消退出设置并返回主界面。 如果接
地检测设置“开”，仪器没有接地或者没有接好，液晶屏左下角会显示“接地错误…”，并且，光标会闪烁，测试的菜单就进不去，以免操作人
员启动测试，有触电危险。因此，一般不建议用户把接地检测设置为“关”，默认是打开检测的。
※ 注：
所有图片并非实物的全部描叙，请以实际仪器界面为主，仅做参考。
所有步骤在设置不当或想再次改变的情况下，均可按取消键返回上一步骤，如果按取消键不能实现返回。则可以直接按复位键退到主菜单重新开
始设置。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT测试 Cx ＜ 300nF
9LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11绝缘电阻 直流高压0.5-10KV     精度：±（读数×2%+10V）
100kΩ-1000GΩ时低于5%（试验电压不低于500V）
100GΩ-1000GΩ时为10%（试验电压不低于10000V）
12外型尺寸（主机(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存储器大小 200 组 支持U盘数据存储
14重量（主机） 23.45Kg
重量（附件箱） 5.25Kg

电压互感器
（1）：正接法、电压为2KV、一次侧对二次侧
（2）：反接法、电压为2KV、一次侧对二次侧及地
（3）：反接法、电压为2KV、二次侧对一侧次及地
（4）：正接法、电压为10KV、末端屏蔽法
电流互感器
（1）：正接法、电压为10KV、一次侧对二次侧
（2）：反接法、电压为10KV、一次侧对末屏 (常用)
（3）：反接法、电压为10KV、一次侧对二次侧及地
高压穿墙套管
（1）：正接法、电压为10KV、解开末屏接地、芯棒对末屏 (常用)
（2）：反接法、电压为10KV、芯棒对末屏及地
电力变压器
（1）：正接法、电压为10KV、一次绕组对二次绕组
（2）：反接法、电压为10KV一次绕组对二次绕组及地
（3）：反接法、电压为10KV、二次绕组对一次绕组及地

清洗的步骤如下：

a.将油杯彻底拆开，依次用化学纯的石油醚（馏程60～90℃）和苯清洗所有部件。

b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗。

c.将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次。

d.把所有部件放在蒸馏水中煮沸至少1小时。

e.将所有部件放入温度控制在105～110℃的烘箱内烘干，烘干时间不少于1小时。

f.待所有部件冷至不烫手时，组装油杯。

面板说明
1、紧急停机按钮及高压指示灯
2、U盘接口
3、总电源开关
4、AC220V电源输入插座
5、Cn标准电容输入插座
6、Cx试品输入插座
7、触摸显示屏
8、接地接线柱
9、ES自激输出
10、打印机
11、接线图
12、高压输出HV插座
13、高压线屏蔽接地端子

    高压真空开关在工作了一段时间之后，想要知道其是否还能正常工作，就需要使用高压开关真空度测试仪来对其进行测试工作，因此需要用到高压开关真空度测试仪，本文就以高压开关真空度测试仪为例，来给大家简单介绍高压开关真空度测试仪的测试原理是怎么样的。

        中试控股技术博士为您解答：本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

        在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

        不同厂家生产的高压开关真空度测试仪的工作原理都是大同小异的，电力工作者需要熟练掌握。

 中试控股技术博士为您解答：压开关的真空度是一个比较常见的高压开关参数，需要定期检测，用来判断高压开关的性能，因此需要用到高压开关真空度测试仪，本文就以真空度测试仪的试验方法.

        1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

        2、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

        3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面3，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。

        4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：

        灭弧室直径≤80mm             1号管型

        80＜灭弧室直径≤100mm         2号管型

        100mm＜灭弧室直径≤110mm     3号管型

        110mm＜灭弧室直径             4号管型

        注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。

        先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。

        5． 真空度测量。  在进行测量前必须先进行管型设置）。按确认键返回界面选择“测量”按确认键,进行真空度测量。

        6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。

        高压开关真空度测试仪是一个比较常用的高压电力试验设备，电力工作者需要熟练掌握其试验方法。
