中试控股技术研究院鲁工为您讲解：异频介损自动测定仪（源头大厂）

ZSDX-8000R高压介质损耗测试装置(CVT+绝缘电阻)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

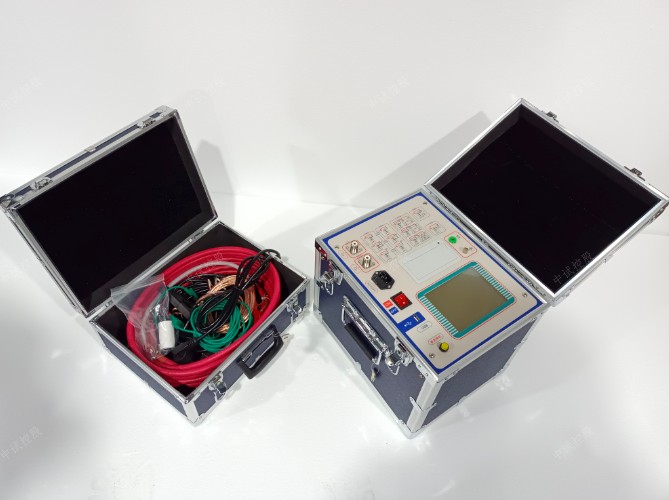

高压介质损耗测试装置(CVT+绝缘电阻)：ZSDX-8000R 高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后
用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

数据管理
在主菜单点击“数据管理”进入数据管理界面，点击“数据查询”进入数据存放菜单后，按上、下键移动光标至
想要查看的数据项目上，（仪器所保存的数据均是按照测量时间的先后所排列的，第000个数据即最新数据，第199个数据即最老数据。）再点击
相应的数据，进入数据打印项目，在此菜单里面可以按上，下键翻页至相应的数据序号上，可对数据进行打印操作。
点击“U盘备份”进入数据拷贝界面后，按照提示插入U盘，数据会自动拷贝存储到U盘，拷贝完成会提示用户拔出U盘
参数设置
时间设置：打开仪器后直接点击“参数设置”进入时间设置界面。进入时间菜单后，点击想要修改的时间数据项
目上，然后再按增加、减小键调整相应的“时” 、“分” 、“秒” ，最后点击保存修改时间设置，点击取消退出设置并返回主界面。 如果接
地检测设置“开”，仪器没有接地或者没有接好，液晶屏左下角会显示“接地错误…”，并且，光标会闪烁，测试的菜单就进不去，以免操作人
员启动测试，有触电危险。因此，一般不建议用户把接地检测设置为“关”，默认是打开检测的。
※ 注：
所有图片并非实物的全部描叙，请以实际仪器界面为主，仅做参考。
所有步骤在设置不当或想再次改变的情况下，均可按取消键返回上一步骤，如果按取消键不能实现返回。则可以直接按复位键退到主菜单重新开
始设置。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT测试 Cx ＜ 300nF
9LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11绝缘电阻 直流高压0.5-10KV     精度：±（读数×2%+10V）
100kΩ-1000GΩ时低于5%（试验电压不低于500V）
100GΩ-1000GΩ时为10%（试验电压不低于10000V）
12外型尺寸（主机(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存储器大小 200 组 支持U盘数据存储
14重量（主机） 23.45Kg
重量（附件箱） 5.25Kg

电压互感器
（1）：正接法、电压为2KV、一次侧对二次侧
（2）：反接法、电压为2KV、一次侧对二次侧及地
（3）：反接法、电压为2KV、二次侧对一侧次及地
（4）：正接法、电压为10KV、末端屏蔽法
电流互感器
（1）：正接法、电压为10KV、一次侧对二次侧
（2）：反接法、电压为10KV、一次侧对末屏 (常用)
（3）：反接法、电压为10KV、一次侧对二次侧及地
高压穿墙套管
（1）：正接法、电压为10KV、解开末屏接地、芯棒对末屏 (常用)
（2）：反接法、电压为10KV、芯棒对末屏及地
电力变压器
（1）：正接法、电压为10KV、一次绕组对二次绕组
（2）：反接法、电压为10KV一次绕组对二次绕组及地
（3）：反接法、电压为10KV、二次绕组对一次绕组及地

清洗的步骤如下：

a.将油杯彻底拆开，依次用化学纯的石油醚（馏程60～90℃）和苯清洗所有部件。

b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗。

c.将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次。

d.把所有部件放在蒸馏水中煮沸至少1小时。

e.将所有部件放入温度控制在105～110℃的烘箱内烘干，烘干时间不少于1小时。

f.待所有部件冷至不烫手时，组装油杯。

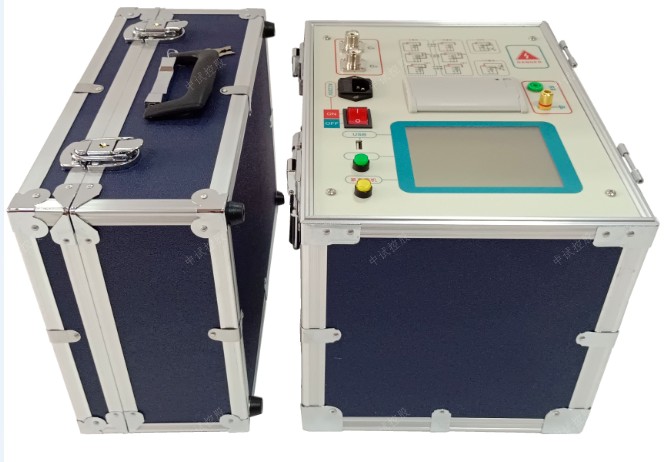

面板说明
1、紧急停机按钮及高压指示灯
2、U盘接口
3、总电源开关
4、AC220V电源输入插座
5、Cn标准电容输入插座
6、Cx试品输入插座
7、触摸显示屏
8、接地接线柱
9、ES自激输出
10、打印机
11、接线图
12、高压输出HV插座
13、高压线屏蔽接地端子

下面来讲解真空度测试仪操作步骤

  (1)将真空弧室开距，并清洁其表面，连接好连线，并通过拔码开关输入灭弧室管型。

  灭弧室管型:

管径大于110mm为6号管型.

灭弧室管径小于80mm为0号管型.

管径大于80mm小于100mm为2号管型.

管径大于100mm小于110mm为4号管型.

  (2)检查连线无误后，打开电源开关。按复位键，确保仪器处于初始状态。

  (3)按检漏键对真空管进行检漏。

  (4)按测试键对真空管进行测试。

  (5)记录测试结果。

  (6)关闭仪器电源，将离子电流线夹与高压输出端线夹短接，消除残存高电压。

以上信息由真空度测试仪厂家提供。

 真空度测试仪常用于电力部门，电力部门可用真空度测试仪做测试，真空度测试仪适用于测量真空开关灭弧室的真空度，可准确判断被试品优劣，操作简单、方便、稳定性好、精度高。

   真空度测试如何测试灭弧室?

   在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。

    而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

电力需求越来越大，电器产品越来越多，电器产品在出厂时都需要进行一系列的检查，电力、钢铁、石化、纺织、煤炭、铁路等部门经常会进行灭弧室真空度、真空开关管测试，在进行测试时就需要用到真空度测试仪。

真空度测试仪是电力部门普遍使用的高压电器，主要用于检测各种型号真空开关管，采用新型励磁线圈进行真空度的不拆卸测量。

真空度测试仪采用基于电离电荷的采样技术，在磁放电的研究中发现，在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室里的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值有概率上的相关性。采用电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。

真空度测试仪在物理原理上有更好的准确性，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。

真空度测试仪是用于做测试用的，从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值。

电力网是各级输、配电线路及其各类变电所组成的输送和分配电能的网络系统，是电力系统的一部分。真空度测试仪可以最大限度地满足用户的需要，保证良好的电能质量，保证供电的可靠性。

真空度测试仪可以测量各种型号真空开关灭弧室内的真空度，可保存、打印、查看测试的试验数据，使用方便，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。

下面来了解真空度测试仪的步骤：

1.首先选择真空度测试仪。

2.进行连线。

3.选择合适的管型。

4.在测试之行先进行测量。

5.测量好之后，可进行测试。

6.测试完成后，进行打印。

7.复位，使仪器回到初始状态。   真空度测试仪是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。真空度测试仪采用磁控放电法进行测量。
