中试控股技术研究院鲁工为您讲解：介损电桥测试仪（源头大厂）

ZSDX-8000R高压介质损耗测试装置(CVT+绝缘电阻)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

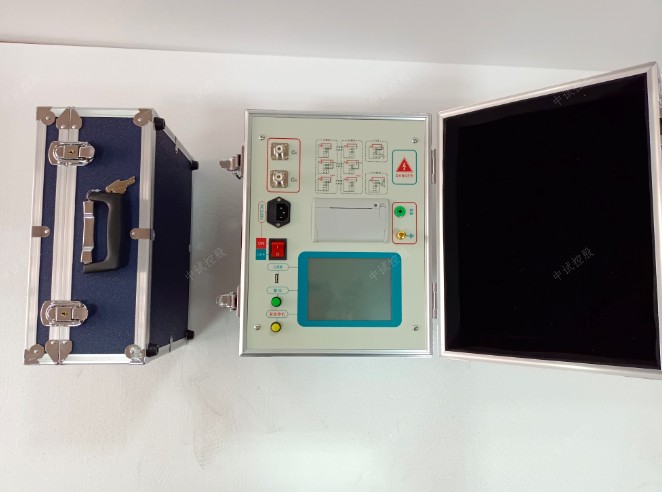

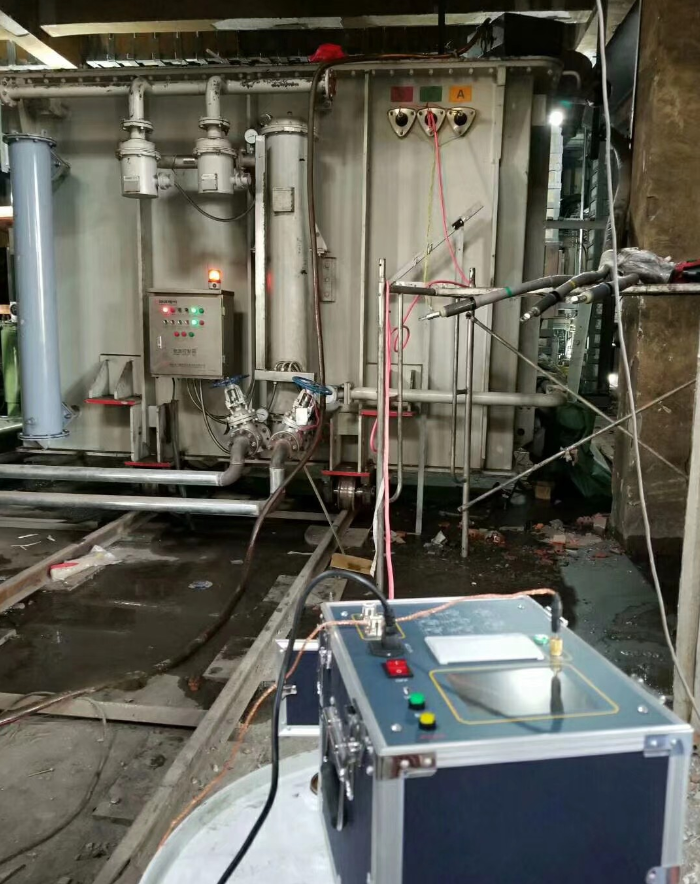

高压介质损耗测试装置(CVT+绝缘电阻)：ZSDX-8000R 高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后
用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

使用注意事项
1. 本仪器只能在停电设备上使用，其它设备可不断电；
2. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全；
3. 仪器必须可靠接地;
4. 使用本仪器检测设备前，应先对设备进行绝缘检测；
5. 确定设备的耐压等级,正确选择仪器升压档位,以防击穿设备，损坏仪器；
6. 仪器所配专用高压电缆出厂时已检测合格，但测量时仍需远离人体；
7. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；最大输入电压为AC264V，超过此值可会造成永久性损坏，对此厂家不予保修；
8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；
9. 仪器应注意防潮，防剧烈震动；
10. 发电机供电时，本体接地，输出零线接地，否则会提示接地错误。
附录A：随机配件
序号 名     称 数量
1 仪器主机 1台

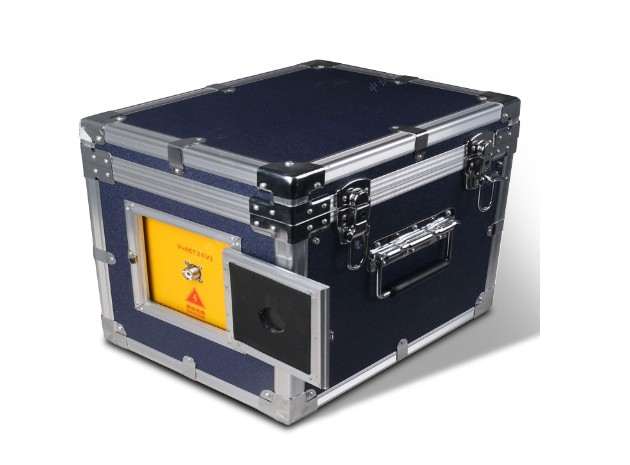

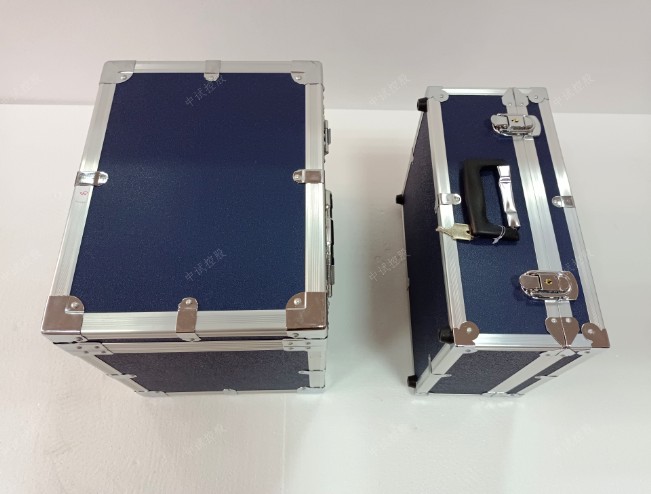

2 附件箱 1个
3 红色高压测试线 1根
4 黑色低压测试线 1根
5 CVT自激电源线 1根
6 AC220V电源线 1根
7 接地线 1根
8 使用说明书 1份
9 出厂合格证 1份
10 保险管、打印纸 备用
注  意：具体随机配件视出货型号的差异可能有所不同。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT测试 Cx ＜ 300nF
9LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11绝缘电阻 直流高压0.5-10KV     精度：±（读数×2%+10V）
100kΩ-1000GΩ时低于5%（试验电压不低于500V）
100GΩ-1000GΩ时为10%（试验电压不低于10000V）
12外型尺寸（主机(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存储器大小 200 组 支持U盘数据存储
14重量（主机） 23.45Kg
重量（附件箱） 5.25Kg

绝缘油介损
1.正接法(此时杯体为高压，注意安全)
2.HV用红色高压线
3.Cx用黑色测试线，屏蔽层接油杯地
4.电压2kV
5. （A测试）接Cx；（B屏蔽）接地；（C高压）接HV
标准电容器，标准介损器
?正接法
   1.HV用红色高压线连试品高压
   2.Cx用黑色测试线连试品低压
   3.黑色测试线的屏蔽层连试品E
?反接法
   1.试品高压接地
   2. HV用红色高压线连试品低压
   3.红色高压线的屏蔽层连试品E
   4.Cx悬空
   5.桶体已为高压注意绝缘
注  意：
 ? 所有附带仪器主机的接线原理图，连线主机细线为电缆屏蔽层，粗线为电缆芯线。
 ? 请使用出厂时配套的测试电缆。仪器测量电缆通用，但本仪器属于高精密测量仪器，测量时请尽量使用仪器出厂时附带的测试电缆，否则的话
可能因电缆自身的属性差异而影响测量结果的精度。
 ? 具体每个接线插座和端子使用何种电缆连接请参考 “面板说明”。

仪器和发电机或者移动电源，把各自标示需要接地的接到大地接地处，保持良好接地。
1、从标示 AC220V 发电机或者移动电源取电时，把输出接线端的其中一端接到大地上，一般我们把标示(N)端接地。
2、从标示 AC380V 发电机或者移动电源取电时，把输出接线端的中性线标示(N)端接到大地上，一根接中性线(N)端，另一根接其中一根相线(L)
端，这样才是取 AC220V 的电，不能接两根相线(L)端取电，这样就是取 AC380V，会导致仪器错误使用电源而损坏。
接好电源确认后，仪器就不会出现<接地错误…>的提示。

附录B：名称解释
功率因数=输入有用功功率/输入总功率(视在功率)?
附录C：故障代码和分析
序号 屏幕提示 说明 原因分析
1 开机不亮屏幕 开机电源开关亮灯，
并伴有蜂鸣声音 ①  检查电源是否接入380V；
②  无法使用，返厂维修；2 开机不亮屏幕 开机没有反应 ①  检查电源是否接入；
②  检查保险是否损坏；
③  无法使用，返厂维修；3 开机白屏 无触屏或者白屏 ①  检查内部排线是否松动；
②  检查显示屏是否损坏；
③  无法使用，返厂维修；4 接地错误 仪器没有接地线 ①  检查地线是否接入；
②  检查单相发电机其中一相是否已经接地；
③  无法使用，返厂维修；5 标准信号：小 标准电容测量信号过小 ①  检查外部高压线是否正常连接到高压输出端上；
②  检查外部高压HV≥0.5KV；
③  无法使用，返厂维修；6 标准信号：大 标准电容测量信号过大 ①  检查外部高压HV≤12KV；
②  无法使用，返厂维修；7 样品信号：小 被试品测量信号过小 ①  检查外部高压是否正常连接到被试品上；
②  检查外部高压HV≥0.5KV；
③  无法使用，返厂维修；8 样品信号：大 被试品测量信号过大 ①  检查外部高压HV≤12KV；
②  无法使用，返厂维修；9 Error 1 - HVS 低压检测错误 返厂维修
10 Error 2 - HVS 高压检测错误 返厂维修
11 Error 3 - HVS 低压通讯错误 返厂维修
12 Error 4 - HVS 高压通讯错误 返厂维修
13 Error 5 - PWR 变频电源板通讯错误 返厂维修
14 Error 6 - PWR 变频电源板通讯错误 返厂维修
15 Error RI - PWM 电源故障错误 返厂维修
16 Error LI - PWM 低压过流保护错误 ①  被试品容量过大；
②  降低测试高压输出；
③  返厂维修；17 Error HI - PWM 高压过流保护错误 ①  被试品容量过大；
②  降低测试高压输出；
③  返厂维修；
附录D：发电机和移动电源输出接线
介质损耗测试仪自带有接地检测的功能，能判断用户是否安全接地，以确保用户在使用仪器时的操作安全，另外，仪器设置界面有开启和关闭接
地检测的功能，默认此功能是开启的，而且为了确保使用安全，建议使用时不要关闭此功能。
当试验现场没有AC220V市电，需要用发电机或者移动电源作为供电电源使用时，因为电源的特殊性，仪器会出现<接地错误…>的提示，这时须重
新正确接地

仪器选型原则上变压器容量越大要求测试电流越大。变压器在进行直流电阻测试时选择一般按变压器额定工作电流的10%进行测量。太大的电流会导致变压器的温度升高，导致电阻测试不准确，太小的电流则测试精度不高。

变压器是电力系统中不可缺少的重要仪器，在变压器检修或运输时可能会造成变压器绕组变形，同时变压器在试验过程中也可能发生匝间、相间短路等。中试电力根据根据国标DL/T 911-2016《电力变压器绕组变形的频率响应分析法》自行研发生产的变压器绕组变形测试仪能有效检测变压器是否发生变形，及匝间，相间问题，并能已二维或三维两种模式显示。

?



根据绕组在不同频率的电压下，绕组的线性电阻、容抗、感抗发生变化，由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。



仪器严格按照规程，线性扫频分布在(1kHz)～(2MHz)，分段扫频测量为(0.5kHz)～(1000kHz)。



仪器采集控制采用高速、高集成化微处理器，具有高灵敏度，精确有力。



示例



我们以10kV变压器为例：



接线法式



首先将橙、蓝、绿三色线与仪器背面三色端对接（橙色为激励端，蓝色为参考端，绿色为响应端），USB连接线连接到以装好运行软件的电脑或笔记本端上，测试线的另一端橙色和绿色线已和为一根线。并连接到黄色钳夹上，蓝色测试线与蓝色钳夹连接。两个钳夹另一尾端串联到变压器接地端并接地。黄色钳夹接低压侧O点，蓝色钳夹接低压侧A点。



至此我们接线完成。如图



接线图



仪器操作



先打开主机电源，在电脑中进入生产厂家自带的绕组变形程序，之后进行参数设置，查看变压器高低分接档位并输入，输入当前油温和环温。



绕组类别及连接类型已被试变压器铭牌数据为准。也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1kHz-2000kHz。



为了满足客户需求，华天电力同时生产了1kHz-2000kHz的频率范围。



设置完成后，就可以点击开始测量了。



仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并以数字形式显示。测量完成后仪器会自动保存，测量完A相后，可以换线到B相，仪器测量点会自动切换到B相，并直接点击测量，同理在测量C相，当3相全部测量完成后仪器会自行分析测试结果。



点击屏幕右下方分析测试报告仪器会出现分析结果，到此整个试验完成。
