中试控股技术研究院鲁工为您讲解：介损测试仪（源头大厂）

ZSDX-8000R高压介质损耗测试装置(CVT+绝缘电阻)

多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。

仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。
参考标准：DL/T 962-2005，DL/T 474.3-2018

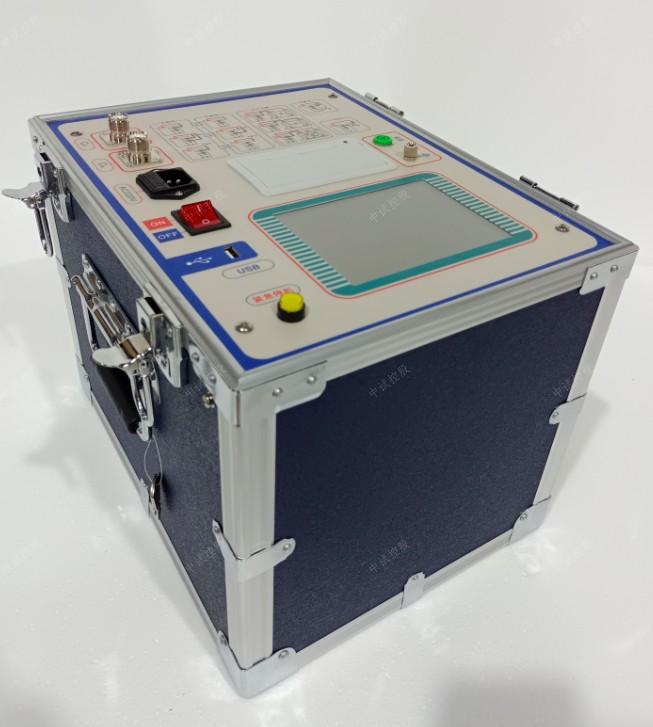

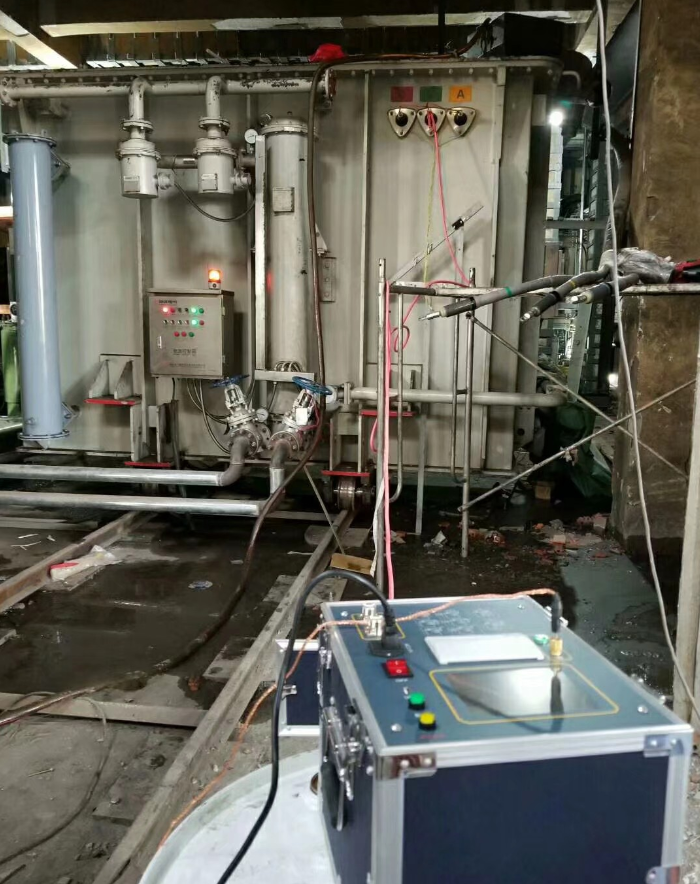

高压介质损耗测试装置(CVT+绝缘电阻)：ZSDX-8000R 高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后
用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

CVT变比测试
首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长
按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试
结果。
注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
正反同测
首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16）
，长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
LCR测试
此功能用于测试能耐压的电感、电容、电阻的值。
首先根据相应的接线提示接好仪器外部与被试品之间的连线，按照【正接法(常规接线)】或者【反接法(常规接线)】然后点击主界面“LCR测试”
选项，进入下一级LCR测试菜单。然后可以点击“参数设置”进去设置菜单进行详细的测试参数设置(如图5—18)。分别点击每个需要设置的项目
，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本
次修改并返回一般测试界面。长按“启动测试”开始测量，测试完成后自动显示测试结果(如图5—19)。测试结果自动保存，可点击“打印”按钮
打印本次测试结果。

主要技术参数
1使用条件 -15℃∽40℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT测试 Cx ＜ 300nF
9LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11绝缘电阻 直流高压0.5-10KV     精度：±（读数×2%+10V）
100kΩ-1000GΩ时低于5%（试验电压不低于500V）
100GΩ-1000GΩ时为10%（试验电压不低于10000V）
12外型尺寸（主机(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存储器大小 200 组 支持U盘数据存储
14重量（主机） 23.45Kg
重量（附件箱） 5.25Kg

参考接线
1、正接法
(1)、内高压—内标准—正接法（常规接线）
(2)、外高压—内标准—正接法（外接高压输入小于12kV）
(3)、内高压—外标准—正接法（50pF≤外接标准容量≤200 pF）
(4)、外高压—外标准—正接法（50pF≤外接标准容量≤200 pF）
2、反接法
(1)、内高压—内标准—反接法（常规接线）
(2)、外高压—内标准—反接法（外接高压输入小于12kV）
(3)、内高压—外标准—反接法（50pF≤外接标准容量≤200 pF）
(4)、外高压—外标准—反接法（50pF≤外接标准容量≤200 pF）

清洗的步骤如下：

a.将油杯彻底拆开，依次用化学纯的石油醚（馏程60～90℃）和苯清洗所有部件。

b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗。

c.将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次。

d.把所有部件放在蒸馏水中煮沸至少1小时。

e.将所有部件放入温度控制在105～110℃的烘箱内烘干，烘干时间不少于1小时。

f.待所有部件冷至不烫手时，组装油杯。

面板说明
1、紧急停机按钮及高压指示灯
2、U盘接口
3、总电源开关
4、AC220V电源输入插座
5、Cn标准电容输入插座
6、Cx试品输入插座
7、触摸显示屏
8、接地接线柱
9、ES自激输出
10、打印机
11、接线图
12、高压输出HV插座
13、高压线屏蔽接地端子

 CVT检验用谐振升压装置的产品特性：

    1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
    2.自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
    3.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
    4.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
    5.保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

    变频变频串联谐振试验装置是运用变频串联谐振原理，利用励磁变压器激发变频串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C变频串联谐振，谐振电压即为加到试品上电压。变频串联谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
      CVT检验用谐振升压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生变频串联谐振。
    该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

中试电力专业产销 CVT检验用谐振升压装置振，产品销售遍及全国各地，性价比高，为客户提供优质的售后服务。

 CVT检验用谐振升压装置的产品特性：

    1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
    2.自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
    3.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
    4.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
    5.保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

    变频变频串联谐振试验装置是运用变频串联谐振原理，利用励磁变压器激发变频串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C变频串联谐振，谐振电压即为加到试品上电压。变频串联谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
      CVT检验用谐振升压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生变频串联谐振。
    该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

中试电力专业产销 CVT检验用谐振升压装置，产品销售遍及全国各地，性价比高，为客户提供优质的售后服务。

CVT检验用谐振升压装置的产品参数：

◆ 谐振电压波型：正弦波，波形畸变率＜1.0%

◆ 输出频率：30～300Hz

◆ 工作制：满功率输出下，连续工作时间60min

◆ 品质因素：30～80

◆ 输入工作电源：单相380/220V±10%，50Hz

◆ 环境温度：－10℃～+50℃

◆ 相对湿度：＜95%，无凝露状况

◆  CVT检验用谐振升压装置适用范围：

   1、电缆变频串联谐振装置

   2、发电机交流耐压装置

   3、变电站电气设备交流耐压谐振装置

   4、CVT检验用谐振升压装置
