中试控股技术研究院鲁工为您讲解:高压介质损耗因数tanδ测量装置(实力大厂)

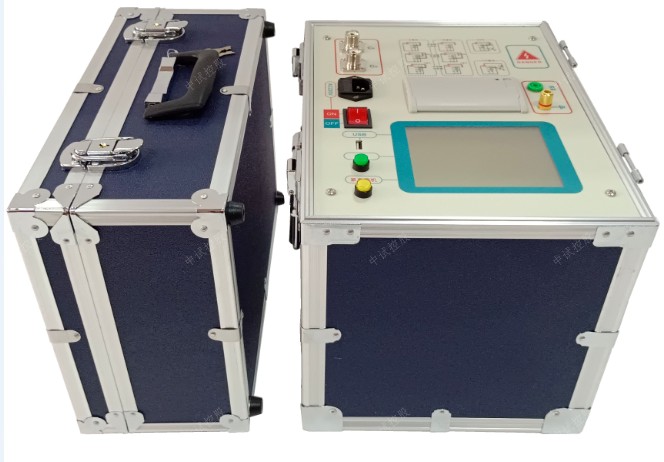

ZSDX-8000R高压介质损耗测试装置(CVT+绝缘电阻)
多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。
仪器还具备设置接地检测功能,确保不接地设备不允许操作启动测试。
高压介质损耗测试装置(CVT+绝缘电阻):ZSDX-8000R 高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后
该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
仪器主要具有如下特点:
清洗的步骤如下:
a.将油杯彻底拆开,依次用化学纯的石油醚(馏程60~90℃)和苯清洗所有部件。
b.用丙酮对所有部件进行漂洗,然后用中性洗涤剂清洗。
c.将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟,再用蒸馏水漂洗几次。
d.把所有部件放在蒸馏水中煮沸至少1小时。
e.将所有部件放入温度控制在105~110℃的烘箱内烘干,烘干时间不少于1小时。
f.待所有部件冷至不烫手时,组装油杯。

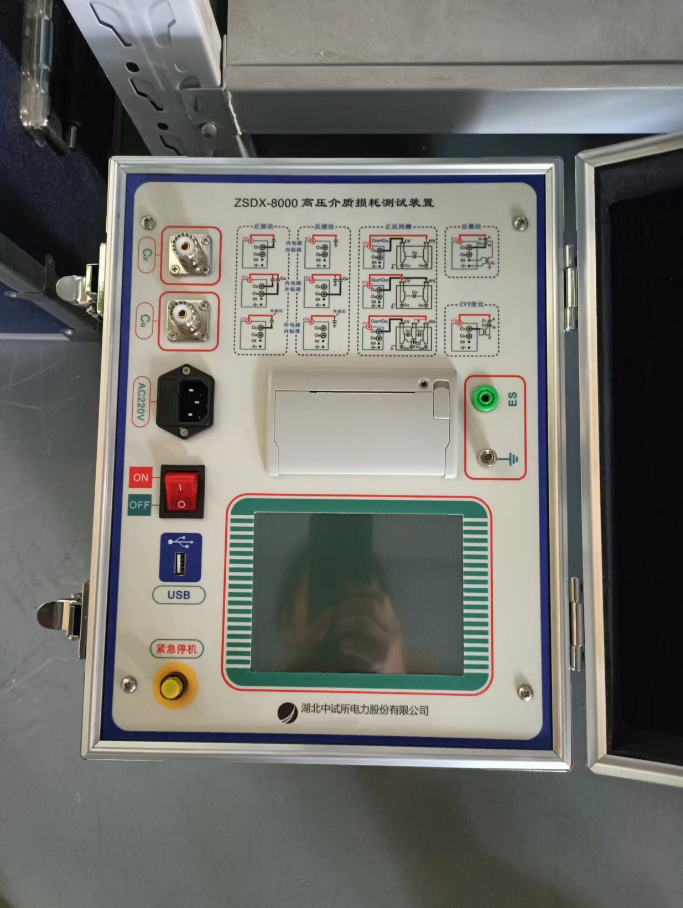

面板说明
参考标准:DL/T 962-2005,DL/T 474.3-2018
用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
? 超大液晶中文显示
操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。
? 海量存储数据
仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。
? 科学先进的数据管理
仪器数据可以通过U盘导出,可在任意一台PC机查看和管理数据。
? 多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压正接法情况下可以做高电压(
大于10kV)介质损耗。
? 不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
? CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
? 高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。
? 多重保护安全可靠
仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检
测功能,确保不接地设备不允许操作启动测试。现场误接电源380V,具有报警功能,可保护仪器不损坏。
? CVT测试一步到位
该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
? LCR全自动测量
全自动电感、电容、电阻测量,角度显示。
? 绝缘电阻测试
仪器集成绝缘电阻测试模块,可进行极化指数、吸收比以及绝缘电阻的测试。
主要技术参数
1使用条件 -15℃∽40℃ RH<80%
2抗干扰原理 变频法
3电 源 AC 220V±10% 允许发电机
4高压输出 0.5KV∽10KV 每隔0.1kV
精 度 2%
最大电流 200mA
容 量 2000VA
5自激电源 AC 0V∽50V/15A 单 频 50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ 47.5HZ/52.5HZ
55.0HZ/65.0HZ 57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精 度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8测量范围 tgδ 无限制
C x 15pF < Cx < 300nF
10KV Cx < 60nF
5KV Cx < 150nF
1KV Cx < 300nF
CVT测试 Cx < 300nF
9LCR测量范围 电感L>20H(2kV) 电阻R>10KΩ(2kV)
LCR测量精度 1% 角度分辨率 0.01
10CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11绝缘电阻 直流高压0.5-10KV 精度:±(读数×2%+10V)
100kΩ-1000GΩ时低于5%(试验电压不低于500V)
100GΩ-1000GΩ时为10%(试验电压不低于10000V)
12外型尺寸(主机(mm) 350(L)×270(W)×270(H)
外型尺寸(附件)(mm) 350(L)×270(W)×160(H)
13存储器大小 200 组 支持U盘数据存储
14重量(主机) 23.45Kg
重量(附件箱) 5.25Kg
1、紧急停机按钮及高压指示灯
2、U盘接口
3、总电源开关
4、AC220V电源输入插座
5、Cn标准电容输入插座
6、Cx试品输入插座
7、触摸显示屏
8、接地接线柱
9、ES自激输出
10、打印机
11、接线图
12、高压输出HV插座
13、高压线屏蔽接地端子
为确保操作者和仪器的安全,生产厂提醒用户注意!
1、在使用仪器前一定要认真阅读本说明书;
2、仪器的操作者应具备一般电气设备或仪器的使用常识;
3、本仪器在环境温度—5℃~40℃,相对湿度≤80%范围内部能正常工作,但户外使用时应避免淋雨、阳光直射液晶显示屏;
4、电源插座上设有保护地线,请将插头插入带地线三眼插孔内;
5、仪器输出最高电压24V,现场测试时先接好所有引线,再打开仪器电源;
6、仪器换线夹时必须关闭电源,仪器可带线圈进行测量,但严禁带电测量;
7、不能将两组以上的线连在一起作为一路测量,不用的线要开路;
8、测试结束后,先关闭仪器再拆除所有接线。励磁变压器接线需要准确:在这种实验中一般使用10KV、35KV、110KV的电压。如果变频串联谐振设备用来充当电缆的耐压装置,励磁变压器大多是接在低端;如果是同时充当中高压和低压的耐压装置就需要把励磁变压器低端和高端分开来连接,低压连低端,高压连高端;如果是与低、中、高压电缆相连就应该将高端与高压电缆相连,其余两根非高压电缆都连在励磁变压器的低端。
串联谐振接线试验:
励磁变压器接线:如果作为电机的耐压装置,串联谐振电路应当连接在励磁变压器的低端。在这种状况下变频串联谐振可以同时连接高压和低压电线。
连接电抗器及电容分压器:如果与串联谐振设备的这两个构件相连的电缆长度都很短。这种情况下至少要将两节电抗器串联起来,与电压高低没有太大关系,以防回路不能发生谐振。
电抗器的连接:在使用串联谐振进行耐压试验时。如果被试品是是电容较低的原件或者是开关,就应该将所有的电抗器串联在回路中。这样做是为了防止出现谐振不能正常进行情况。
串联谐振调试:
在使用串联谐振技术时,对于线路的连接一定要格外小心,因为一旦将方向接反或者是接错位置,轻则实验失败或者是设备受损,情况严重些就有可能导致发生安全事故。所以用户在调试串联谐振产品之前,应该仔细阅读使用说明书。
RLC串联谐振电路的特性:研究实验原理RLC电路阻抗RLC串联谐振的条件品质因素Q通频带RLC电路阻抗CL激励电压UR交流电路总阻抗:ZRjL1C实部为电阻,虚部为电抗2f,f为激励电压频率,在具有电阻、电感和电容的电路里,对交流电所起的阻碍作用叫做阻抗,阻抗单位Ω。阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗。电抗包括容抗和感抗,电抗单位Ω。阻抗是电阻与电抗在向量上的和。对于一个具体交流电路,阻抗是随着电源频率f变化而变化。RLC电路阻抗电容的容抗:“通高频、阻低频”电感的感抗:“通低频,阻高频”容抗和感抗,其值大小与交流电频率有关系,频率愈高则容抗愈小感抗愈大,频率愈低则容抗愈大而感抗愈小。电感上的电压UL与电容上的电压UC相位相差180°。阻抗是电阻与电抗在向量上的和。
