中试控股技术研究院鲁工为您讲解：介质损耗参数测量仪(电科院)

ZSDX-8000高压介质损耗测试装置(CVT变比）

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT变比）：ZSDX-8000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化
结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用
于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

技术参数
1 使用条件 -15℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电    源 AC 220V±10% 允许发电机
4 高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9 LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10 CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11 外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存储器大小 200 组 支持U盘数据存储
13 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg

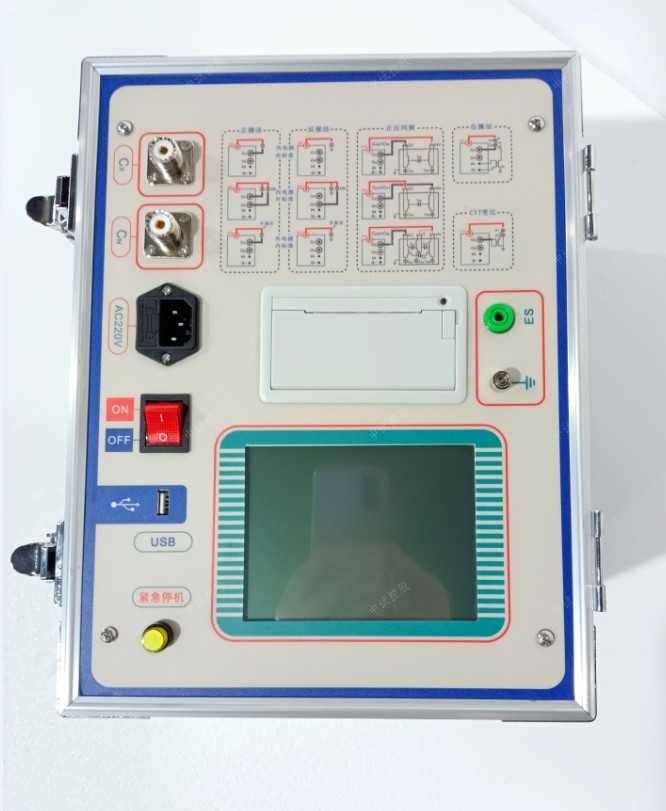

面板说明
1、紧急停机按钮及高压指示灯
2、U盘接口
3、总电源开关
4、AC220V电源输入插座
5、Cn标准电容输入插座
6、Cx试品输入插座
7、触摸显示屏
8、接地接线柱
9、ES自激输出
10、打印机
11、接线图
12、高压输出HV插座
13、高压线屏蔽接地端子
图 4—2
4.1、紧急停机按钮及高压指示灯
安装位置：如图4—1—①。
功    能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯
作为高压输出指示灯。
4.2、U盘接口
安装位置：如图4—1—②。
功    能：可把仪器内部保存的测试数据导入并保存到U盘中。
注    意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。
4.3、总电源开关
安装位置：如图4—1—③。
功    能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部
           所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。
4.4、电源输入插座
安装位置：如图4—1—④。
功    能：提供仪器工作电源。(AC 220V±10%)
接线方法：使用标准插座与市电或发电机相连接。
    注    意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。
4.5、标准电容器输入Cn插座
安装位置：如图4—1—⑤。
功    能：外接标准测试信号。
接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。外标准测试时不管是正接法还是反接法测量，标准电容
器接线方法不变。此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。
4.6、试品低压输入Cx插座
安装位置：如图4—1—⑥。
功    能：正接法时输入被试品测试信号。
接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（
如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
注    意：? 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。
  ? 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。
  ? 测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。
? 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。
4.7、触摸显示屏
安装位置：如图4—1—⑦。
功    能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。
注    意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。
4.8、接地接线柱
安装位置：如图4—1—⑧。
功    能：仪器保护接地。
注    意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。
4.9、ES自激输出
    安装位置：如图4—1—⑨。
    功    能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，
dn接地，为CVT提供测量所需高压电源。
注    意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。
4.10、打印机
安装位置：如图4—1—⑩。
功    能：显示可打印数据时，将光标移动至“打印”项按确认键打印。
注    意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板
，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板。
4.11、接线图
    安装位置：如图4—1—?。
    功    能：描叙测试接线方式的示意图。
注    意： 要注意接线方式和操作对应的功能，否则容易损坏仪器。
4.12、高压输出HV插座
安装位置：如图4—2—?，外设保护门。
功    能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。
接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接
法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
 注    意：? 在启动测试的过程中此插座带有高压有触电危险，绝对禁止触碰高压插座及与之相连的相关设备。
             ? 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起
误差。
? 测试过程中应保证插座中心红色高压线芯线与被试品高            压端零电阻连接，否则可能引起测量结果的数据波动。
4.13、高压线屏蔽接地端子
    安装位置：如图4—2—?。
    功    能：仪器测试时高压线抗干扰接地。
注    意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。

中试控股电力讲解测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；

而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。中试控股电力讲解变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据
不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值
自激电源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自动双变频

一   概   述

高压介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6高稳定度标准电容器。

测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

仪器主要具有如下特点：

l 超大液晶中文显示

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

l 海量存储数据

仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。

l 科学先进的数据管理

仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据。

l 多种测试模式

仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。

l CVT测试一步到位

该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

l 不拆高压引线测量CVT

仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。

l CVT反接屏蔽法测量C0

仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。

l 高速采样信号

仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

l 多重保护安全可靠

仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许升压。

一、仪器概述

介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、 仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。

7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程，防止他人接触高压部件和      电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远      离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。

8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高      压危险部件。

9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。

10、 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。

三、可测试参数

仪器可测量下列参数并数字显示：

被测试品的电容量值CX，以pF或nF为单位，1nF=1000pF。

被测试品的介质损耗值tgδ，以%显示。

四、性能特点

1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器      控制下自动完成。

5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损      测量。

7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部      测出。

8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。

9、具有反接线低压屏蔽功能，在220kV CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测      量

10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功         能，在试品短路或击穿时仪器不受损坏。

13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.

五、技术指标

准确度：Cx:  ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标：  变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压：3pF～60000pF/10kV  60pF～1μF/0.5kV

外施高压：3pF～1.5μF/10kV  60pF～30μF/0.5kV

分辨率： 最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～1A

内施高压：设定电压范围：0.5～10kV

最大输出电流：200mA

升降压方式：连续平滑调节

试验频率： 45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度：±0.01Hz

外施高压：正接线时最大试验电流1A，工频或变频40-70Hz

反接线时最大试验电流10kV/1A，工频或变频40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A

测量时间：约40s，与测量方式有关

输入电源：180V～270VAC，50Hz±1%，市电或发电机供电

计算机接口：标准RS232接口

打印机： 炜煌A7热敏微型打印机

环境温度：-10℃～50℃

相对湿度：<90%

外形尺寸：460×360×350mm

仪器重量：28kg
