ZSDX-8000高压介质损耗测试装置(CVT变比）

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

参考标准：DL/T 962-2005，DL/T 474.3-2018

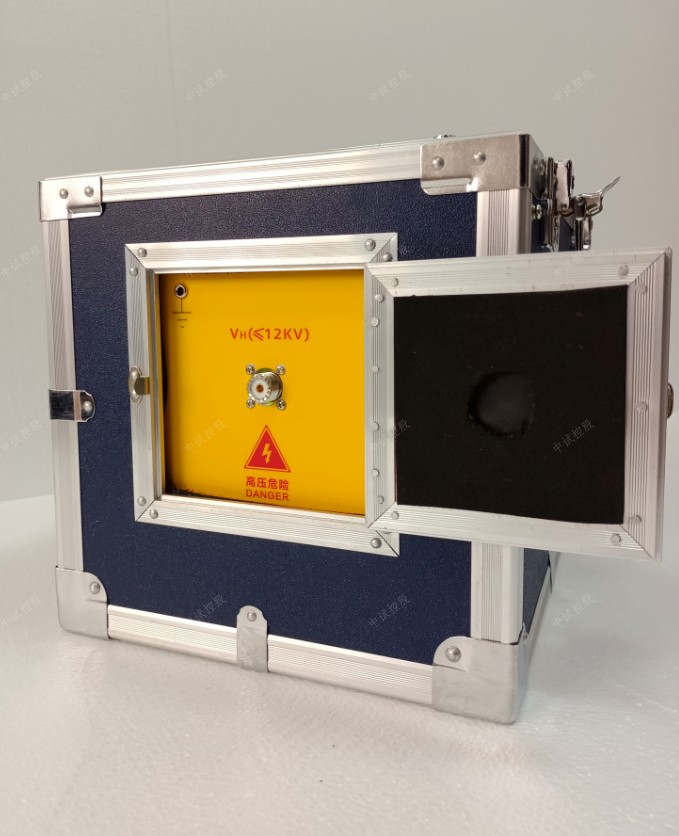

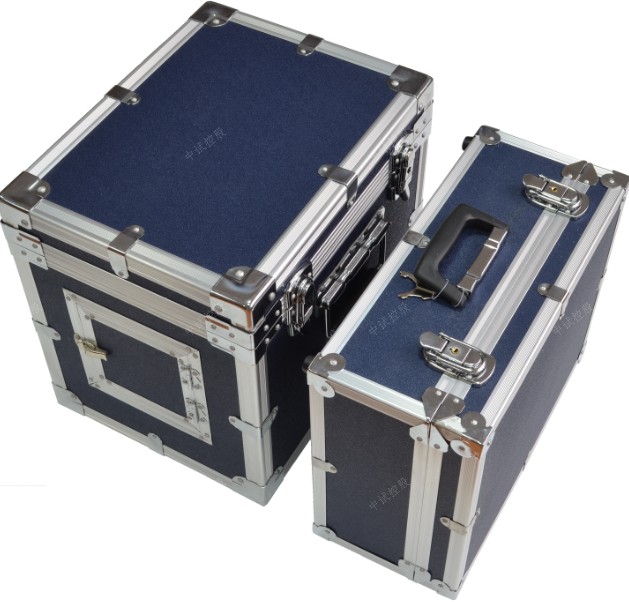

高压介质损耗测试装置(CVT变比）：ZSDX-8000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化
结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用
于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

技术参数
1 使用条件 -15℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电    源 AC 220V±10% 允许发电机
4 高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9 LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10 CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11 外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存储器大小 200 组 支持U盘数据存储
13 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg

经常需要对电力变压器、互感器、电容器、氧化锌避雷器等高压电力设备的介质损耗参数进行测试，因此需要用到介质损耗测试仪，很多人在工作中对该仪器不是特别了解，那么本文就来给大家简单介绍介质损耗测试仪的结构是怎么样的。
        仪器的电路图：

        测量电路：傅里叶变换、复杂运算等全运算和量程切换、变频电源控制等。

        控制面板：打印机，键盘，显示器和通讯继电器。

        变频电源：采用SPWM开关电路产生大功率正弦稳压输出。

        升压变压器：将变频电源输出提升到测量电压，最大无功输出2千伏安/1分钟。

        标准电容：内部Cn，测量参考。

        CN电流检测：用于检测电容器内部标准电流，10μA-1a，输入电阻＜2_uuu。

        CX正极接线电流检测：仅用于正极接线测量，10％A~1A，输入电阻＜2％。

        Cx反向接线电流检测：仅用于反向接线测量，10μA~1A，输入电阻＜2Ω。

        反向数字隔离通信：隔离电压20kV，采用精密MPPM数字调制解调器将反向连接的电流信号发送到低压侧。
        介质损耗测试仪的工作原理其实很简单，电力工作者只有熟练掌握了该设备的工作原理，才能在使用的过程中游刃有余，起到事半功倍的效果，也能通过该设备，快速查找出电力变压器、互感器、电容器、避雷器等高压电力设备的介质损耗值。仪器主要具有如下特点：
? 超大液晶中文显示
操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
? 海量存储数据
仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
? 科学先进的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。
? 多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于
10kV）介质损耗。
? CVT测试一步到位
该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差
? 不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
? CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
? 高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
? LCR全自动测量
全自动电感、电容、电阻测量，角度显示。
? 多重保护安全可靠
仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备设置接地检
测功能，确保不接地设备不允许操作启动测试。
工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时
，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参
数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由
被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位
差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证
在外电场干扰下准确测量。

中试控股电力讲解测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；

而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。中试控股电力讲解变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据
不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值
自激电源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自动双变频

由变压器外部故障暂态穿越性短路电流产生，纵差保护是瞬动保护，它是在一次系统短路暂态过程中发出跳闸脉冲。因此，必须考虑外部故障暂态过程的不平衡电流对它的影响。在变压器外部故障的暂态过程中，一次系统的短路电流含有非周期分量，它对时间的变化率很小，很难变换到二次侧，而主要成为互感器的励磁电流，从而使互感器的铁心更加饱和。本来按10%误差曲线选择的电流互感器在变压器稳态外部短路时，就会处于饱和状态，再加上非周期分量的作用则铁心将严重饱和。因而，电流互感器的二次电流的误差更大，暂态过程中的不平衡电流也将更大。



了解变压器纵差保护中不平衡电流的克服方法

在变压器运行中，所构成纵差保护时，如不采取适当的措施，流入差动继电器的不平衡电流将很大，按躲开变压器外部故障时出现的最大不平衡电流整定的纵差保护定值也将很大，保护的灵敏度会很低。若再考虑励磁涌流的影响，保护将无法工作。因此，如何克服不平衡电流，并消除它对保护的影响，提高保护的灵敏度，就成为纵差保护的中心问题。

1) 由电流互感器变比产生的不平衡电流的克服方法

对于由电流互感器计算变比与实际变比不同而产生的不平衡电流可采用2 种方法来克服:

① 采用自耦变流器进行补偿。通常在变压器一侧电流互感器(对三绕组变压器应在两侧)装设自耦变流器，将LH输出端接到变流器的输入端，当改变自耦变流器的变比时，可以使变流器的输出电流等于未装设变流器的LH的二次电流，从而使流入差动继电器的电流为零或接近为零。

② 利用中间变流器的平衡线圈进行磁补偿。通常在中间变流器的铁心上绕有主线圈即差动线圈，接入差动电流，另外还绕一个平衡线圈和一个二次线圈，接入二次电流较小的一侧。适当选择平衡线圈的匝数，使平衡线圈产生的磁势能完全抵消差动线圈产生的磁势，则在二次线圈里就不会感应电势，因而差动继电器中也没有电流流过。采用这种方法时，按公式计算出的平衡线圈的匝数一般不是整数，但实际上平衡线圈只能按整数进行选择，因此还会有一残余的不平衡电流存在，这在进行纵差保护定值整定计算时应该予以考虑。目前微机继电保护已被广泛应用，对于变压器纵差保护中由电流互感器计算变比与实际变比不同而产生的不平衡电流可以通过软件补偿，也可采用在模数变换(VFC)板上直接调整变压器各侧电流的硬件调整平衡系数的方法，把各侧的额定电流都调整到保护装置的额定工作电流(5A 或1A)，这类似于整流型保护调整平衡绕组的方法。

2) 由变压器两侧电流相位不同而产生的不平衡电流的克服方法

对于由变压器两侧电流相位不同而产生的不平衡电流可以通过改变LH 接线方式的方法(也称相位补偿法)来克服。对于变压器Y 形接线侧，其LH 采用△形接线，而变压器△形接线侧，其LH 采用Y 形接线，则两侧LH 二次侧输出电流相位刚好同相。但当LH 采用上述连接方式后，在LH 接成△形侧的差动一臂中，电流又增大了3 倍，此时为保证在正常运行及外部故障情况下差动回路中没有电流，就必须将该侧LH 的变比扩大3 倍，以减小二次电流，使之与另一侧的电流相等，在采用微机保护的变压器中，变压器各侧LH 均可接成Y形，因相位不同而产生的不平衡电流可以通过软件进行相位校正。
