中试控股技术研究院鲁工为您讲解：220KV介质损耗因数(tanδ)测量仪

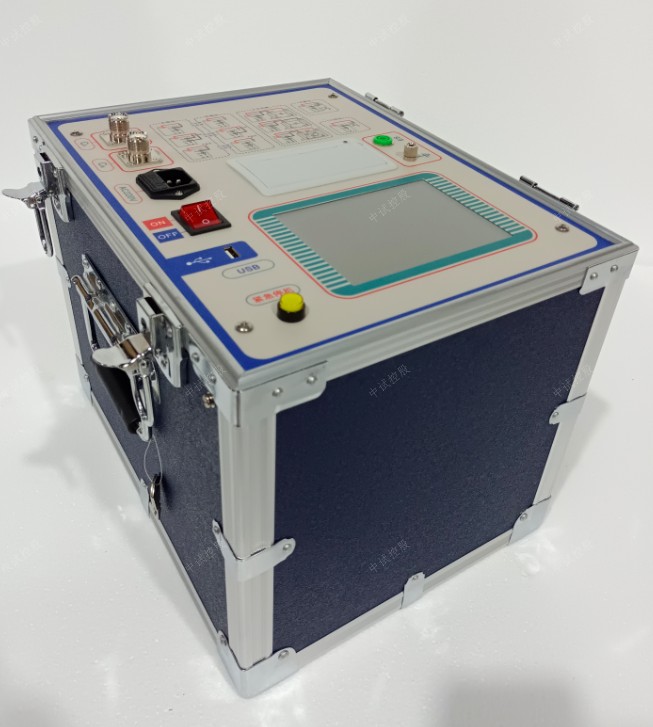

ZSDX-8000高压介质损耗测试装置(CVT变比）

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT变比）：ZSDX-8000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化
结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用
于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时
，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参
数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由
被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位
差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证
在外电场干扰下准确测量。

技术参数
1 使用条件 -15℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电    源 AC 220V±10% 允许发电机
4 高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9 LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10 CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11 外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存储器大小 200 组 支持U盘数据存储
13 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg

经常需要对电力变压器、互感器、电容器、氧化锌避雷器等高压电力设备的介质损耗参数进行测试，因此需要用到介质损耗测试仪，很多人在工作中对该仪器不是特别了解，那么本文就来给大家简单介绍介质损耗测试仪的结构是怎么样的。
        仪器的电路图：

        测量电路：傅里叶变换、复杂运算等全运算和量程切换、变频电源控制等。

        控制面板：打印机，键盘，显示器和通讯继电器。

        变频电源：采用SPWM开关电路产生大功率正弦稳压输出。

        升压变压器：将变频电源输出提升到测量电压，最大无功输出2千伏安/1分钟。

        标准电容：内部Cn，测量参考。

        CN电流检测：用于检测电容器内部标准电流，10μA-1a，输入电阻＜2_uuu。

        CX正极接线电流检测：仅用于正极接线测量，10％A~1A，输入电阻＜2％。

        Cx反向接线电流检测：仅用于反向接线测量，10μA~1A，输入电阻＜2Ω。

        反向数字隔离通信：隔离电压20kV，采用精密MPPM数字调制解调器将反向连接的电流信号发送到低压侧。
        介质损耗测试仪的工作原理其实很简单，电力工作者只有熟练掌握了该设备的工作原理，才能在使用的过程中游刃有余，起到事半功倍的效果，也能通过该设备，快速查找出电力变压器、互感器、电容器、避雷器等高压电力设备的介质损耗值。仪器主要具有如下特点：
附录D：发电机和移动电源输出接线
介质损耗测试仪自带有接地检测的功能，能判断用户是否安全接地，以确保用户在使用仪器时的操作安全，另外，仪器设置界面有开启和关闭接
地检测的功能，默认此功能是开启的，而且为了确保使用安全，建议使用时不要关闭此功能。
当试验现场没有AC220V市电，需要用发电机或者移动电源作为供电电源使用时，因为电源的特殊性，仪器会出现<接地错误…>的提示，这时须重
新正确接地。
仪器和发电机或者移动电源，把各自标示需要接地的接到大地接地处，保持良好接地。
1、从标示 AC220V 发电机或者移动电源取电时，把输出接线端的其中一端接到大地上，一般我们把标示(N)端接地。
2、从标示 AC380V 发电机或者移动电源取电时，把输出接线端的中性线标示(N)端接到大地上，一根接中性线(N)端，另一根接其中一根相线(L)
端，这样才是取 AC220V 的电，不能接两根相线(L)端取电，这样就是取 AC380V，会导致仪器错误使用电源而损坏。
接好电源确认后，仪器就不会出现<接地错误…>的提示。

中试控股电力讲解测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；

而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。中试控股电力讲解变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据
不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值
自激电源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自动双变频

电力变压器在长时间使用之后，其内部的绝缘油的绝缘属性会随着时间的流逝而降低，因此需要将其内部的绝缘油定期进行检测，来判断其绝缘性能的好坏，需要用到绝缘油介质损耗测试仪，那么该设备应当如何使用呢？本文中试控股为您简单介绍。

1.将干净的油杯置于油杯槽内（注意油杯的内电极和外电极一定要放置到位），将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内。

2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动

进入主界面如图，

3、在上图的界面下，长按屏幕下端时间区域进行时间设置，如图；

3、在上图 界面下，按试验条件键，设备进入下一级菜单如图；

4、在上图界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图下，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图1主界面。

5、在图3界面下，点击空杯测试进入图下，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目后面的是或否即可选择测试还是不测试。空杯介损值越小越好，在图7中选择完测试项目后点击确定后即可进入图下，图8中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。

6、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图1中的自动测试，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。

7、在自动测界面下，选择立即测试后，如若出现图9界面，则是提醒没有插接好温度信号线，或温度信号线损坏。

异频介质损耗测试仪仪器检定在具体使用的时候，安全性一直都是很大的难题，需要使用者多多注意，如果我们在这方面出现纰漏，不仅对仪器影响很大，还会威胁到我们自身的安全。因此这两年异频介质损耗测试仪仪器检定对产品的调整都是集中在安全性方面的考量，而从结果来看，是有了不小进步的。
