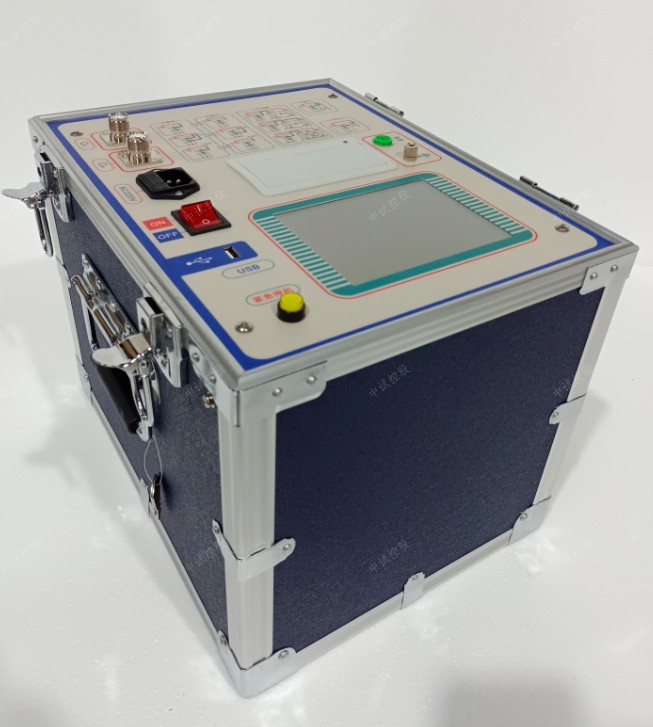

ZSDX-8000高压介质损耗测试装置(CVT变比）

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

参考标准：DL/T 962-2005，DL/T 474.3-2018

高压介质损耗测试装置(CVT变比）：ZSDX-8000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化
结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用
于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

技术参数
1 使用条件 -15℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电    源 AC 220V±10% 允许发电机
4 高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9 LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10 CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11 外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存储器大小 200 组 支持U盘数据存储
13 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg
参考接线
1、正接法
(1)、内高压—内标准—正接法（常规接线）

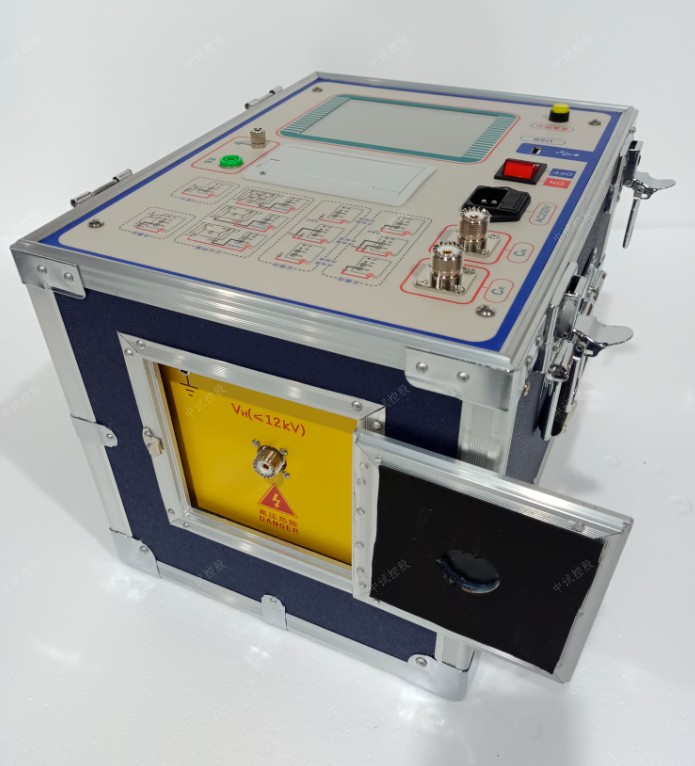

(2)、外高压—内标准—正接法（外接高压输入小于12kV）
(3)、内高压—外标准—正接法（必须设置外接标准容量）
(4)、外高压—外标准—正接法（必须设置外标准容量）
2、反接法
(1)、内高压—内标准—反接法（常规接线）
(2)、外高压—内标准—反接法（外接高压输入小于12kV
(3)、内高压—外标准—反接法（必须设置外标准容量）
(4)、外高压—外标准—反接法（必须设置外标准容量）
3、CVT测试
(1)、CVT分别测试（普通测试）
(2)、CVT同时测试（一次完成测试）
(3)、不拆高压引线测试CVT电容值和介损测量模式：CVT自激法。电压≤2kV
(4)、反接屏蔽法测量CVT上端C0的电容值和介损测量模式：反接法。电压≤2kV
4、CVT变比测试
5、正反同测
(1)、两绕组变压器CHG+CHL测试接线

(2)、两绕组变压器CLG+CLH测试接线

(3)、三绕组变压器CHG+CHL测试接线（高压线屏蔽接T绕组）

(4)、三绕组变压器CLG+CLT测试接线（高压线屏蔽接HV绕组）

(5)、三绕组变压器CTG+CHT测试接线（高压线屏蔽接LV绕组）
?正接法
   1.HV用红色高压线连试品高压
   2.Cx用黑色测试线连试品低压
   3.黑色测试线的屏蔽层连试品E
?反接法
   1.试品高压接地
   2. HV用红色高压线连试品低压
   3.红色高压线的屏蔽层连试品E
   4.Cx悬空
   5.桶体已为高压注意绝缘

中试控股电力讲解测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；

而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。中试控股电力讲解变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据
不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值
自激电源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自动双变频

电介质损耗按其形成机理可分为弛豫损耗、共振损耗和电导损耗。前两者分别与电介质的弛豫极化和共振极化过程有关。对于弛豫损耗，当交变电场的频率 ω＝1／τ时，介质损耗达到极大值，τ为组成电介质的极性分子和热离子的弛豫时间。对于共振损耗，当电场频率等于电介质振子固有频率（共振）时，损失能量最大。电导损耗则是由贯穿电介质的电导电流引起，属焦耳损耗，与电场频率无关。
介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪。
电介质损耗（dielectric losses ）：电介质中在交变电场作用下转换成热能的能量。这些热会使电介质升温并可能引起热击穿，因此，在电绝缘技术中，特别是当绝缘材料用于高电场强度或高频的场合，应尽量采用介质损耗因数（即电介质损耗角正切tgδ，它是电介质损耗与该电介质无功功率之比）较低的材料。但是，电介质损耗也可用作一种电加热手段，即利用高频电场（一般为0.3～300 兆赫） 对电介质损耗大的材料（如木材、纸、陶瓷等）进行加热。这种加热由于热量产生在介质内部，比外部加热的加热速度快、热效率高，且加热均匀。频率高于 300兆赫时 ，达到微波波段 ，即为微波加热（ 家用微波炉即据此原理）。ZS-6000异频抗干扰介质损耗自动测试仪—中试高测。

介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪

传统的抗干扰方法主要有倒相法、移相法、异频法等，其工作原理如何？

1、倒相法
将仪器工作电源正、反两次倒相测试，将两次测试结果进行分析处理，达到抗干扰目的，该方法在外界干扰很弱的情况下有一定的效果。
2、移相法
思路缘于“倒相法”，只是将工作电源倒相改为移相至干扰信号相位相同而达到减弱干扰影响的目的，实践表明，在干扰强烈的情况下，数据仍然偏差较大。
3、异频法
这是近几年来发展起来的一种方法，其基本原理是工作电源的频率不是50Hz，即与工频不同，这样采样信号为两个不同频率信号(测试电流和干扰电流)的叠加，通过模拟滤波器和数字滤波器对信号滤波，衰减工频信号，以达到抗干扰的目的，实践表明：该方法的抗干扰能力优于“倒相法”和“移相法”，但在一些特定场合下，由于干扰影响，数据仍有偏差，甚至出现负值。另外，由于其自身原理特点存在几个方面的矛盾：
(1)频率的选择问题：频率与工频越接近，抗干扰能力越弱，但等效性越好；频率与工频越远，抗干扰能力越强，但等效性越差。
(2)为了增强等效性，有的仪器使用了“双变频”，即可选用两种频率进行测试，比如40Hz和60Hz，但问题是两种频率测试结果不一致怎么办？只作简单的平均处理能与工频等效吗？
(3)模拟滤波器均存在相移问题，固定的相移可由计算机补偿，但当温度等条件变化引起相移特性发生变化后，就会严重影响介损值的测试结果。
