中试控股技术研究院鲁工为您讲解：介损异频测量装置

ZSDX-8000高压介质损耗测试装置(CVT变比）

操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻
轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。

参考标准：DL/T 962-2005，DL/T 474.3-2018

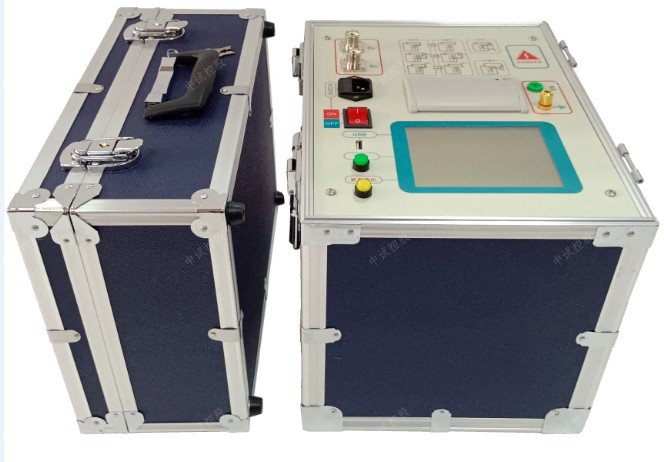

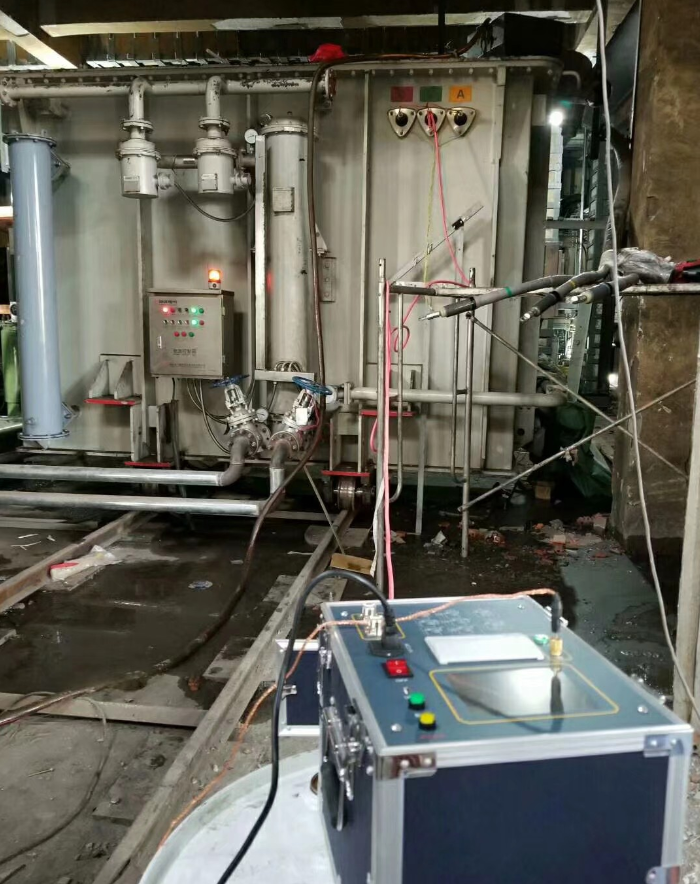

高压介质损耗测试装置(CVT变比）：ZSDX-8000高压介质损耗测试装置是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化

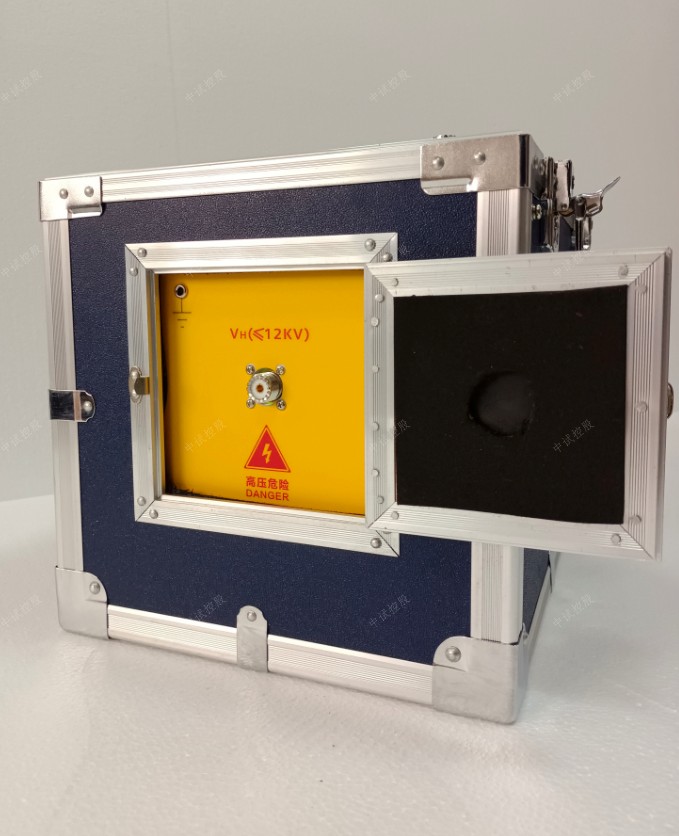

结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用
于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工
频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

技术参数
1 使用条件 -15℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电    源 AC 220V±10% 允许发电机
4 高压输出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大电流       200mA
容    量 2000VA
5 自激电源 AC 0V∽50V/15A 单  频   50.0HZ、60.0HZ
自动双变频
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
9 LCR测量范围 电感L>20H（2kV）             电阻R>10KΩ（2kV）
LCR测量精度 1% 角度分辨率 0.01
10 CVT变比范围 10∽10000
CVT变比精度 1% CVT变比分辨率 0.01
11 外型尺寸（主机(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存储器大小 200 组 支持U盘数据存储
13 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg
使用说明
5.1、主菜单
  地线良好接入，打开电源开关，进入主菜单（如图5—1）；选择右边界面相应的测试选项进行测量
5—1
※ 注：  仪器启动测试后，紧急情况若停止，请按紧急停机。
5.2、一般测试
首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。然后
可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来
修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测
试界面，点击“取消”则不保存本次修改并返回一般测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，
然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试
结果自动保存，可点击“打印”按钮打印本次测试结果。
注   意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线” 。
5.3、CVT测试
※ CVT分别测试：单独测试C1或C2。
首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数
设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择
”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保
持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8
）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
CVT分别测试注意 : <HV红色高压线>外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起
误差。
※ CVT同时测试：同时测试C1和C2。
首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。然后可以点击“参数
设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选
择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保
持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
CVT同时测试注意  : <HV红色高压线>外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。
     注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
5.4、CVT变比测试
首先根据相应的接线提示接好
仪器外部的连线， 进入CVT测试菜单
在参数设置中选择“CVT变比测试”
然后返回开始测试界面（如图5—13），
长按“启动测试”开始测量（如图5—
14），测试完成后自动显示测试结果（如
图5—15）。测试结果自动保存，可点击
“打印”按钮打印本次测试结果。
     注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
5.5、正反同测
首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16）
，长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
5.6、LCR测试
此功能用于测试能耐压的电感、电容、电阻的值。
首先根据相应的接线提示接好仪器外部与被试品之间的连线，按照【正接法(常规接线)】或者【反接法(常规接线)】然后点击主界面“LCR测试”
选项，进入下一级LCR测试菜单。然后可以点击“参数设置”进去设置菜单进行详细的测试参数设置(如图5—18)。分别点击每个需要设置的项目
，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本
次修改并返回一般测试界面。长按“启动测试”开始测量，测试完成后自动显示测试结果(如图5—19)。测试结果自动保存，可点击“打印”按钮
打印本次测试结果。
注    意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。
5.7、数据管理
在主菜单点击“数据管理”进入数据管理界面（如图5—20），点击“数据查询”进入数据存放菜单（如图5—21）后，按上、下键移动光标至
想要查看的数据项目上，（仪器所保存的数据均是按照测量时间的先后所排列的，第000个数据即最新数据，第199个数据即最老数据。）再点击
相应的数据，进入数据打印项目，在此菜单里面可以按上，下键翻页至相应的数据序号上，可对数据进行打印操作。
点击“U盘备份”进入数据拷贝界面后（如图5—22），按照提示插入U盘，数据会自动拷贝存储到U盘，拷贝完成会提示用户拔出U盘（如图5—23）。
5.8、参数设置
  时间设置：打开仪器后直接点击“参数设置”（如图5—24）进入时间设置界面。进入时间菜单（如图5—25）后，点击想要修改的时间数据项
目上，然后再按增加、减小键调整相应的“时” 、“分” 、“秒” ，最后点击保存修改时间设置，点击取消退出设置并返回主界面。 如果接
地检测设置“开”，仪器没有接地或者没有接好，液晶屏左下角会显示“接地错误…”，并且，光标会闪烁，测试的菜单就进不去，以免操作人
员启动测试，有触电危险。因此，一般不建议用户把接地检测设置为“关”，默认是打开检测的。
※ 注：
所有图片并非实物的全部描叙，请以实际仪器界面为主，仅做参考。
所有步骤在设置不当或想再次改变的情况下，均可按取消键返回上一步骤。

中试控股电力讲解测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；

而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。中试控股电力讲解变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据
不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值
自激电源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自动双变频

高压预防性试验是电力设备运行和维护工作中的一个重要环节，设备出厂前可以早期发现潜伏的缺陷，防止后期出现事故的扩大。在应对预防变压器出现故障时，它可以是判断设备能否继续投入运行，预防发生事故或设备损坏以及保证设备安全运行的重要措施，其试验环节可以是对设备的安全运行具有很重要的作用。

那么高压变压器试验项目有哪些？可分为四类，即型式试验、出厂试验、交接试验和预防性试验。型式试验，是指在每种相同设计的设备中选出一个进行试验。变压器设备在出厂前，都必须以验证产品是否合格，能否满足工艺标准规范的目的来进行试验。结果合格后，才能出厂。

出厂试验，是指厂家必须按照国家标准也就是行业标准规范下进行试验，目的是检查每台变压器设备是否有致命性的缺陷及故障，产品验证合格方能出厂。

交接试验，是指在产品出厂后交接给使用单位，在现场施工安装完毕后，必须要进行试验，检查设备在运输、环境、人为等因素下是否有问题，结果合格，方可交接使用单位。


预防性试验，是指对运行中设备是否发现隐患，预防设备发生事故或设备损坏等现象，对设备进行全方面的检查、试验或监测，还必须检查变压器内部取气样或油样是否有异状。

控制变压器的一些小知识你了解多少？

关于控制变压器的知识，你们了解多少呢？控制变压器主要适用于交流50Hz或(60Hz )，电压1000V及以下电路中，在额定负载下连续长期工作。通常用于机床、机械设备中作为电路的控制照明及指示灯电源。

控制变压器是一种小型的干式变压器。控制变压器是利用电磁感应原理工作的。变压器有两组线圈。初级线圈和次级线圈。次级线圈在初级线圈外边。

当初级线圈通上交流电时，变压器铁芯产生交变磁场，次级线圈就产生感应电动势。变压器的线圈的匝数比等于电压比。

控制变压器的作用有两点：1、方便获取合适的电压；次级严禁接地。2、防干扰。以上就是控制变压器的相关小知识，大家还需了解更多有关变压器的知识

船用防水型变压器的特点

那么这类变压器有什么特点呢？
        1. 铁芯采用优质的CD型铁芯，降低了空载电流和空载损耗。
        2. 线圈绝缘等级为B级或F级。
        3. 铁芯和线圈以环氧树脂浇注，结构坚固，具有良好的防潮防水性。
        4. 电缆的进出可通过顶部的接线盒实现。
