中试控股技术研究院鲁工为您讲解：六相电流、六相电压继电保护试验仪（实力榜）

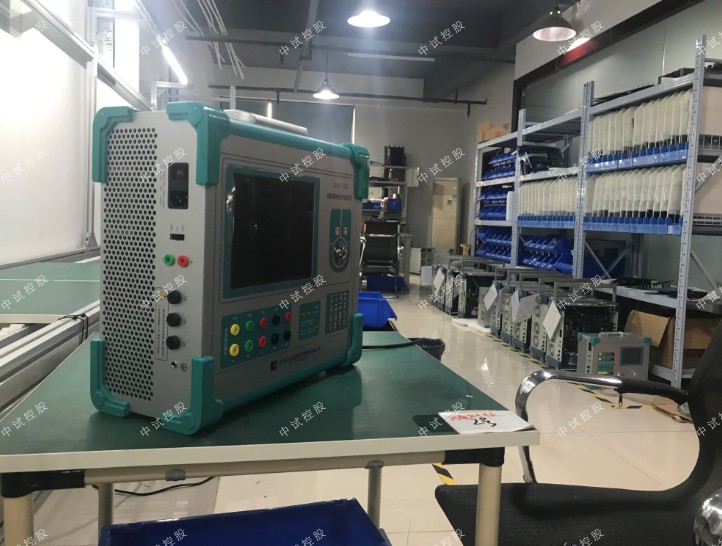

ZSJB-9300三相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

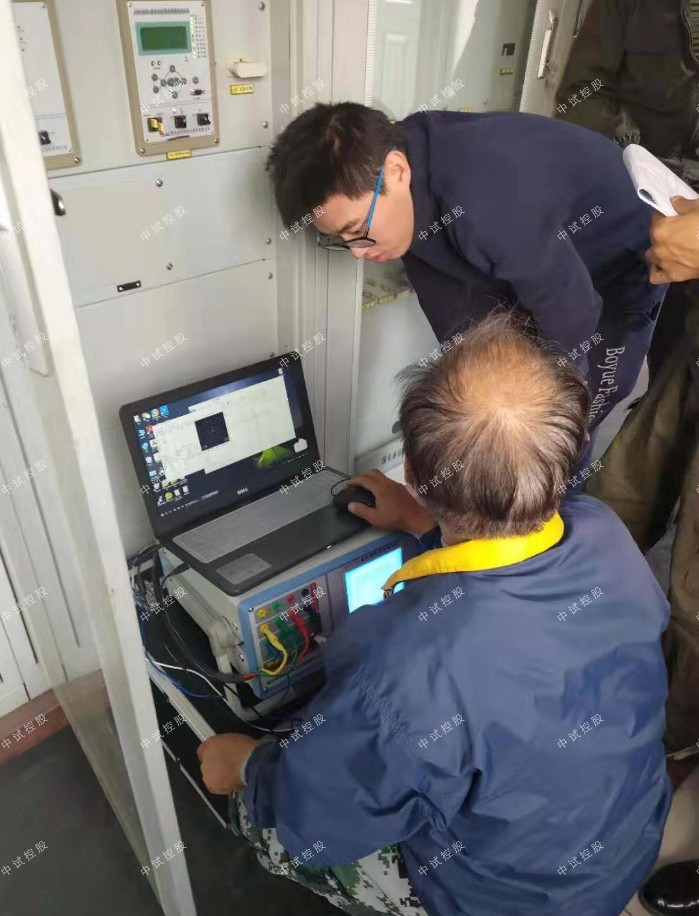

三相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

产品特点
12通道同时输出，闭环回采录波监视
内置高性能工控机，10.4”超大屏幕
DSP+FPGA平台
内置便携式录波仪，对现场实时信号录波
录波波形实时显示、分析、存储
全新测试软件
双操作模式
新型高保真线性功放，输出精度高
电流电压输出波形可视化
模块式组合部件结构
EMC性能佳，可靠性强
技术参数
标准模拟量电压电流输出
交流电流输出6路，每路30A / 450VA
交流电压输出6路，每路120V / 70VA
交流输出精度0.1%（主量程范围内）
直流电流输出6路，每路±10A / 200VA
直流电压输出6路，每路±160V / 70VA
直流输出精度0.2%（主量程范围内）
相位0~360°
相位准确度＜0.2°
输出频率0~1200Hz
频率准确度＜0.001Hz
叠加谐波0~24次谐波
开关量
数量10路开入8路开出
便携录波仪参数
交流电压
测量范围4 x 0~180Vrms
交流电流
测量范围4 x 0~180Vrms
交流电流（霍尔）
测量范围2 x 0~125Arms
交流电流（钳形表）
测量范围4 x 0~100Arms
直流电压（大量程）
测量范围1 x 0~+750V
直流电压（中量程）
测量范围1 x 0~+10V
直流电压（小量程）
测量范围1 x 0~+200mV
直流电流测量范围1 x 0~+200mA
◆继电保护测试仪测试软件功能
配置了功能强大的测试软件，能方便地完成所有测试项目，测试功能包括：
1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。
2、差动试验：测试比例制动、谐波制动、直流助磁、速断等原理构成的差动保护。
3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。
4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。
5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。
6、程控电源：电源发生器、谐波发生器、三角波、方波发生器。
7、自动装置与表计：同期装置、毫秒计、功率表。
66-A/B/C/D的电源发生器和多态模拟程序支持六相电流和六相电压输出，差动保护程序支持六相电流输出，还增加了备自投（六相电压）程序。
64-A/B/C/D的电源发生器、多态模拟和差动保护程序支持六相电流输出。

内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。

还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

变压器的接线组别反映了高低侧电压的相应关系，一般以钟表法来表示。当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差á和电压差△U，在电压差的作用下产生循环电流Ic：

Ic=△E/(ZdI+ZdII)

如果以á角表示绕组组别不同的变压器线电压之间的夹角，而Zd用UZK表示时，循环电流可用下式表示：

Ic=2U1sin(á/2)/(ZdI+ZdII)=200sin(á/2)/[UZK1/In1+UZK2/In2]

如果In1=In2=In,UZK1=UZK2=UZK,则上式变为

Ic=100sin(á/2)/UZK

式中In、UZK可用任一台变压器额定电流和阻抗电压。

假设两台变压器变比相等，阻抗电压相等，而其接线组别分别为Y/Y0-12和Y/△-11，则由接线组别可知，当á=360°－330°=30°,UZK%=(5～6)%Ic=100sin(á/2)/UZK得IC=(4～5)In，即循环电流时额定电流的4～5倍，分析可知接线组别不同的两台变压器并列运行，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。

由以上分析可知，如果电压比(变比)不相同，两台变压器并列运行将产生环流，影响变压器的出力。如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例分配，阻抗小的变压器带的负荷大，阻抗大的变压带的负荷反而小，也影响变压器的出力。中试控股变压器并列运行常常遇到电压比(变比)、百分阻抗不完全相同的情况，可以采用改变变压器分接头的方法来调整变压器阻抗值。若第三个条件不满足将引起相当于短路的环流，甚至烧毁变压器；因此，接线组别不同的变压器不能并列运行。一般情况下，如果需将接线组别不同的变压器并列运行，就应根据接线组别差异不同，采取将各相异名、始端与末端对换等方法，将变压器的接线化为相同接线组别才能并列运行。

根据运行经验，两台变压器并列，其容量比不应超过3：1。因为不同容量的变压器阻抗值较大，负荷分配不平衡；同时从运行角度虑，当运行方式改变、检修、事故停电时，小容量的变压器将起不到备用的作用。
