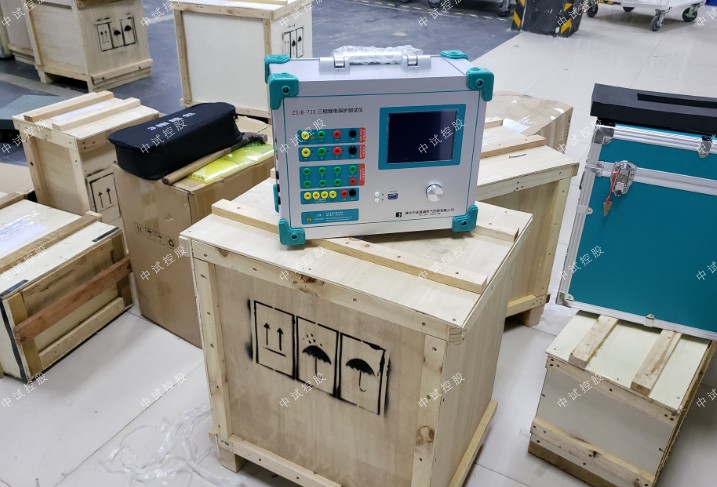

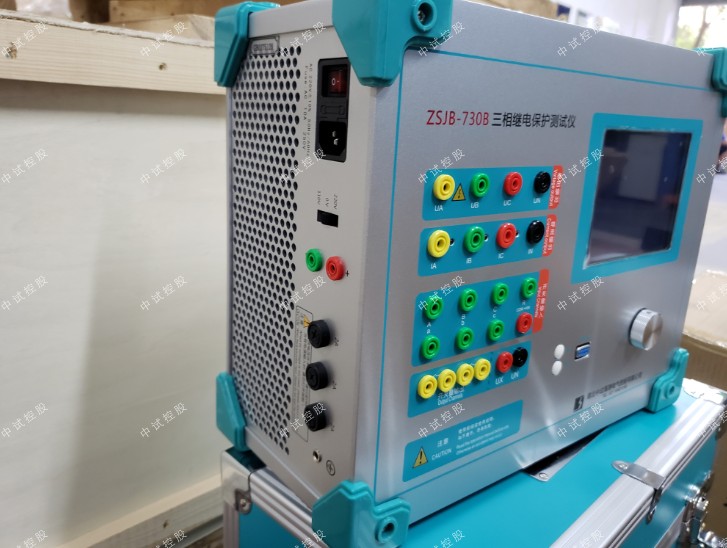

ZSJB-9300三相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

三相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

参数
交流电流输出
 相电流输出  0～40A  输出精度：＜0.1级
 三相并联电流输出  0～120A
交流电压输出
 相电压输出  0～120V  输出精度：＜0.1级
 线电压输出  0～240V

内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。

还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

       干式变压器依靠空气对流进行冷却。小容量变压器变比6000V/400V.

    干式变压器和油式变压器相比，除工作原理相同外，最大的区别就是变压器内部有没有油，同时还有许多区别。

    1、从外观上看，封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳；

    2、引线形式不一样，干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管；

    3、容量及电压不同，干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国中试控股详细介绍正在建设的特高压1000KV试验线路，采用的一定是油式变压器。

   4、绝缘和散热不一样，干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。

   5、从应用场所上说，干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。

   6、对负荷的承受能力不同，一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。

   7、造价不一样，对同容量变压器来说，干式变压器的采购比油式变压器要高。

   1.看

面对一台送修的变压器, 首先要仔细察看外观。如果发现器身“鼓肚”; 导电杆变色; 油标管中无油或油质浑浊; 有其中一项或几项, 即说明变压器内部出现故障。

2.问

一般送修人员即是管理该变压器的电工, 对变压器运行情况和故障前后的情况较为了解。要仔细向电工询问变压器的负荷大小及分配情况, 以便判断变压器是否过负荷或负荷分配不均。如果是雷雨季节,还要了解故障前后有无雷雨天气,高低压侧是否安装避雷器。因雷击造成变压器烧毁的情况比较多。低压线路及负荷有无短路或接地情况、变压器故障前后有无其它异常情况。

3.嗅

拧开油枕盖, 用鼻子嗅, 如果闻到一股浓烈的焦糊味, 则变压器非过热即是烧毁。如果仅嗅到一股煤油味, 则变压器一般不会存在大的问题。

4.测

通过以上大体可判断出变压器的故障种类。但还必须通过测试来确认和验证。测试项目有以下几种:

(1)摇绝缘电阻。用2500V 摇表测高压对地、高低压之间的绝缘电阻, 用500V 摇表测低压对地的绝阻。如果绝阻不高或直接指到零位,则说明绕组受潮或绝缘损坏。

(2)做变比。在变压器高压侧A、B、C 等电杆上接380V 三相电源。并加5～ 10A 熔断件做短路保护。用万能表测低压测a、b、c 导电杆之间的电压及ao, bo, co 的电压, 并计算高低压测的变比。如果三相数值不平衡, 或实测变比较额定变比小, 则变压器绕组即是出现了匝间短路或已完全烧毁。

(3)中试控股详细介绍测空载电流。在变压器低压侧加380V 三相电压。并在每一相电源上串接大于或等于额定空载电流的电流表。如果某一相或两相有匝间短路情况, 其空载电流必然成倍增加, 远远大于额定空载电流。变压器故障多种多样, 只要在实践中不断总结经验, 是会掌握查找故障的技巧的。

  1. 从外形识别 常用电源变压器的铁芯有E形和C形两种。E形铁芯变压器呈壳式结构（铁芯包裹线圈），采用D41、D42优质硅钢片作铁芯，应用广泛。C形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构（线圈包裹铁芯）。

2. 从绕组引出端子数识别 电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是4个。

3. 从硅钢片的叠片方式识别 E形电源变压器的硅钢片是交*插入的，E片和I片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的E片和I片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于C形变压器，一般都是电源变压器。
