中试控股技术研究院鲁工为您讲解:综保装置继保仪(源头大厂)

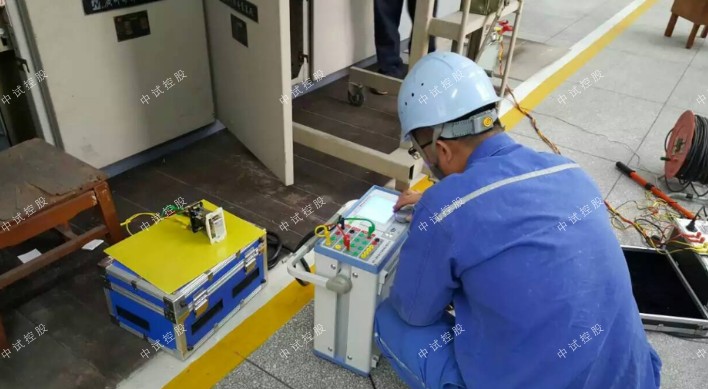

ZSJB-9300三相微机继电保护测试仪
整机模块化设计,进行了大量的优化设计和工艺改进,更加小型化、轻型化,易操作、易维护。
三相微机继电保护测试仪:该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试,智能化程度高,测试准确。
能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波,具有失真告警、录波数据回放输出等功能,是确保发电厂、变电站及线路安全运行的重要测试仪器。

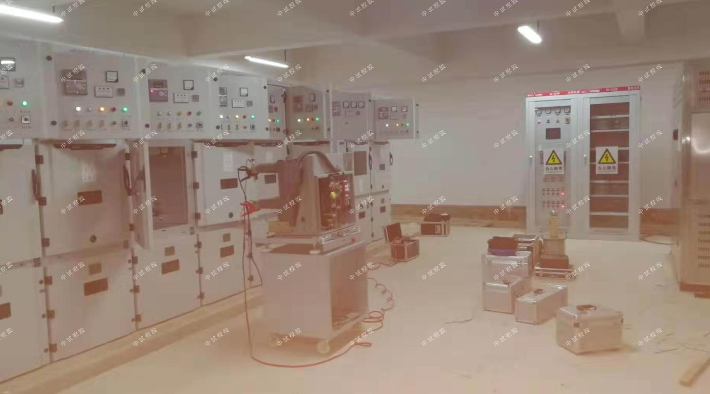

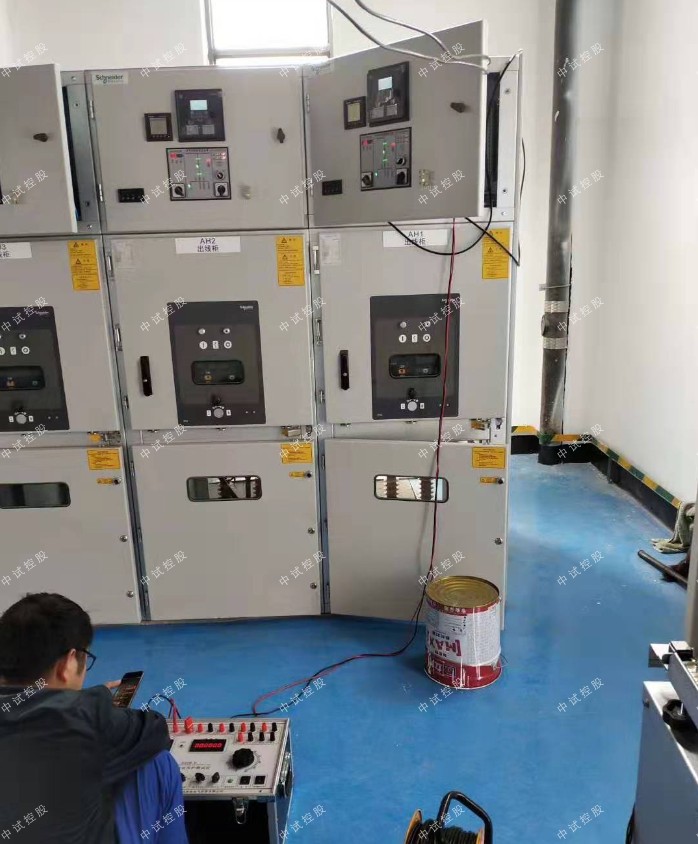

继电保护是为保证并联运行电力系统的稳定性、可靠性,能自动迅速而准确地将故障设备从电力系统切除,保证非故障设备的继续运行,并防止故障设备继续遭破坏的一种综合多功能保护装置,保障主设备的安全,如:发电机、变压器、母线、电抗器、电容器等。继电保护有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、高频(载波)等,根据试验要求规定,继电保护的试验可根据运行的情况采取临时检修和定期检修。继电保护测试仪现阶段市场上以微机型继电保护测试仪为主。
内置高性能工控机,采用嵌入式工业系统WindowsCE.Net,其简洁的系统内核具有稳定可靠高效的硬件实时性能,集成化、一体化,无需外接电脑即可轻松完成各种复杂的试验功能。
还可以杜绝电脑病毒侵犯,即使误操作删除文件也不会破坏操作系统,保证系统安全。
独创动态跟踪技术,采用高性能DSP、FPGA、24位DA和高精度线性功放技术,输出每周波1600点的高精度波形
能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形,使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度,对超高压继电保护测试工作的准确性具有特别重要的意义。
参考标准:GB/T 7261-2016,DL/T 624-2010
测试软件采用Windows界面,功能齐全,界面友好,能完成各种继电保护装置的全面测试,自动生成试验数据库和试验报告,图文并茂,使用方便,是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。
微机继电保护测试仪分为三相微机继电保护测试仪和六相微机继电保护测试仪,二次回路中常见的测试项目有继电保护、互感器、高压开关、真空开关、电容等,针对这些设备进行继电保护测试、互感器变比、比差角差测试、高压开关接触电阻及动特性测试等。三相及六相继电保护测试仪广泛的适用在电力、铁路、冶金、石油、化工、水利等行业。
1、主要特点
? 标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
? 单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
? 双操作方式,联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
? 软件功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
? 开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
? 大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
? 自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
? 具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
2、额定参数
? 交流电流输出
输出精度 ≤0.5A ±2mA
>0.5A 0.2%
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 420VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
? 直流电流输出
输出精度 0.5级
电流输出 0~±10A / 每相,0~20A /两相叠加
最大输出负载电压 20V
? 交流电压输出
输出精度 0.2级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
? 直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~320V
相电压/线电压输出功率 70VA / 140VA
? 开关量及时间测量
开关量输入 10路 空接点: 1~20mA,24V
电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
开关量输出 8对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms ~ 9999s 测量精度0.1mS
外形尺寸 400×300×180mm3
单机重量 18kg
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃
技术参数
标准模拟量电压电流输出
交流电流输出6路,每路30A / 450VA
交流电压输出6路,每路120V / 70VA
交流输出精度0.1%(主量程范围内)
直流电流输出6路,每路±10A / 200VA
直流电压输出6路,每路±160V / 70VA
直流输出精度0.2%(主量程范围内)
相位0~360°
相位准确度<0.2°
输出频率0~1200Hz
频率准确度<0.001Hz
叠加谐波0~24次谐波
开关量
数量10路开入8路开出
便携录波仪参数
交流电压
测量范围4 x 0~180Vrms
交流电流
测量范围4 x 0~180Vrms
交流电流(霍尔)
测量范围2 x 0~125Arms
交流电流(钳形表)
测量范围4 x 0~100Arms
直流电压(大量程)
测量范围1 x 0~+750V
直流电压(中量程)
测量范围1 x 0~+10V
直流电压(小量程)
测量范围1 x 0~+200mV
直流电流测量范围1 x 0~+200mA
式变压器的冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,正常使用条件下,变压器可在额定容量下长期连续运行。强迫风冷时,正常使用条件下,变压器输出容量可提高50%,适用于断续过负荷运行或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。
下面中试控股详细介绍小变压器防雷方法解析
变压器利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中,常用作升降电压、匹配阻抗,安全隔离等。
变压器按用途可以分为:配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、 单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器 试验变压器 转角变压器 大电流变压器励磁变压器 。
变压器根据不同的需求分为大型变压器和小型变压器,并入电网运行的小电站的升压变压器(容量<1000kVA),一般采用连接组别为Y/Y0的配电变压器代替。
(1)禁止对接地土壤施加食盐等来减小土壤电阻率。因为食盐对接地体具有严重的腐蚀性,在加食盐后,接地电阻可能达到要求,甚至很小,但时间长了,接地电阻远远大于规定值。雷击时,由于反击而烧毁变压器。
(2)测试接地电阻。每年雷雨季节前(2~3月)对变压器接地电阻进行测试,遇不符合规定值的,及时采取措施,同时检查防雷设施,尤其要注意引下线在土壤交界处和所有接头处的检查,使其达到要求。为了减小侧量误差和确保人身安全,应在断开接地引下线的情况下测量接地电阻值。
(3)正确设置避雷器。配电变压器上可能出现正、逆变换波的过电压,为了防止雷击10kV线路造成变压器损坏,对Y/Y0或Y/Y接线的配电变压器,均应在其高低压侧各装设一组阀型避雷器。实践证明,避雷器越靠近配电变压器,防雷效果越好。可将高低压侧避雷器安装在变压器顶盖边上,再将变压器外壳、避雷器引下线和变压器中性线连接在一起后,三者共同接地。接地引下线应采用截面积为25mm2的铜绞线(或钢绞线),且长度应达到最短,这样作用在配电变压器上的雷击过电压近似于避雷器的残压,减轻了击穿变压器绝缘的危险性。
(4)定期校试避雷器。为了起到保护变压器免遭雷击的目的,对于100kVA及以土的配电变压器,每年校试避雷器一次,且接地电阻值不得大于4Ω;100kVA以下的避雷器,每两年校试一次,且接地电阻值不得大于10Ω;对于不合格者应及时进行处理。
