中试控股技术研究院鲁工为您讲解：工控微机型继保仪（源头大厂）

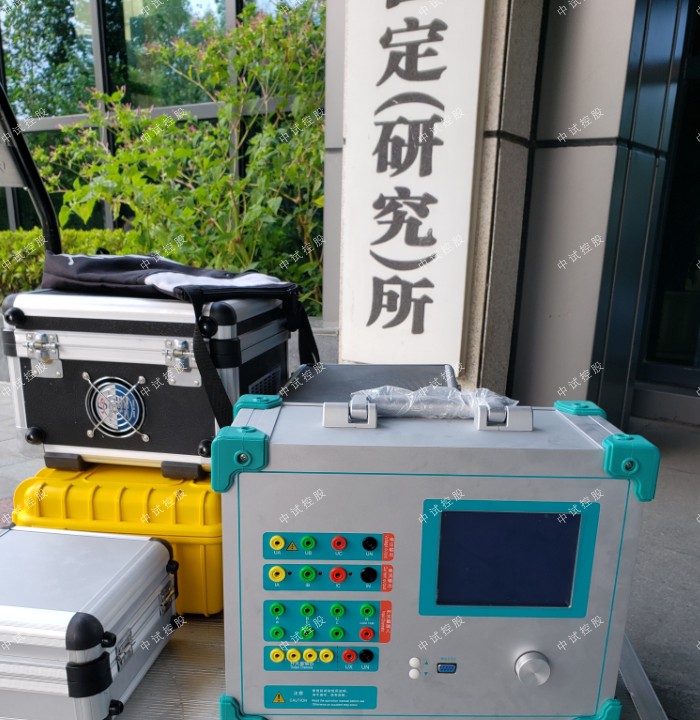

ZSJB-9300三相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

三相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

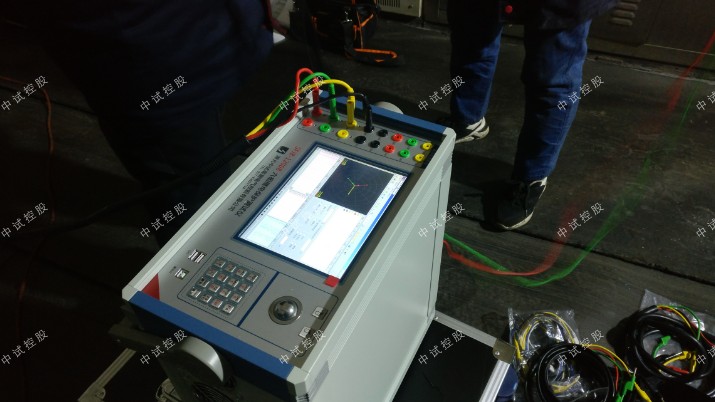

ZSJB-9300S微机继电保护测试仪
完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试
1、ZSJB-9300S微机继电保护测试仪(3相工控机型) 装置采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
2、试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。
3、微机继电保护测试仪测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，中试控股应用新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。ZSJB-9300S微机继电保护测试仪(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，并采用现代新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的电气试验现场。
特征
1、标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
2、单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，中试控股全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。 双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
3、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
4、开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
5、大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，中试控股操作界面和试验结果均汉化显示，显示直观清晰。
6、自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
7、具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
参数
交流电流输出
 相电流输出  0～40A  输出精度：＜0.1级
 三相并联电流输出  0～120A
交流电压输出
 相电压输出  0～120V  输出精度：＜0.1级
 线电压输出  0～240V

内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。

还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

微机继电保护测试仪频率及高低周如何设置动作频率和时间呢？微机继电保护测试仪主要用来进行继电器等高压电力设备的试验，具有速度快、精度高、安全可靠等很多特点，其中频率及高低周试验是继电保护测试仪经常需要进行的试验，中试控股技术博士为您解答：微机继电保护测试仪频率及高低周试验如何设置动作频率和时间。

      微机继电保护测试仪频率及高低周试验有“动作频率”、“动作时间”等测试项目。根据需要，可以选择其中的一个或者多个进行试验。选择多个测试项目时，在一个测试项目测试完毕后，会弹出相应对话框提示是否进行下一个测试项目。

        动作频率设置：

        动作频率测试范围

         中试控股技术博士为您解答： 动作频率测试范围的测试始值和终值均应设置在动作频率附近。测试始值应大于保护整定动作值，测试终值小于整定动作值，

动作频率的测试方法：测试时频率分两阶段变化：开始以50Hz输出，经过变化前延时后，先按所设定的df/dt均匀下滑（或上滑）至测试始值频率，然后按设定的步长以一定时间间隔逐格降低（或上升）频率，在该过程中如保护动作，则测出动作值。如未动作，当变化至测试终值，即认为保护不会动作而结束该项目测试。

        这里逐格变频的时间间隔是根据整定的动作时间自动确定的，该时间间隔比整定动作时间长0.2S。故整定动作时间应设置正确，以保证在变化时间间隔内保护有足够时间可以动作。

        做低周减载试验一般测试范围小于50Hz，做高周切机试验一般测试范围大于50Hz。

        例如：已知低周动作值为48.5Hz，可以设定测试范围为48.7—48Hz，步长为0.05Hz。测试始值和终值不能设置得太小（一般应不低于45Hz），否则保护将闭锁。

动作时间设置：

         中试控股技术博士为您解答： 动作时间测试的方法：频率从始值（一般为50Hz）下滑至终值并等待动作。该终值应略小于动作频率值以确保装置动作，但测试动作时间的计时器是从所设定的“开始计时点的频率”处开始计时，故该值若有偏差将影响时间测量精度。试验过程见右图。

        开始计时的频率点，测动作时间时，应特别注意正确设置“开始计时点的频率”。一般设置为装置整定的动作频率，或测试出的准确动作频率值。

        微机继电保护测试仪进行频率及高低周试验之前，需要进行接线工作，接线完毕后就需要按照上述方式进行频率即时间设置，设置好了就可以开始试验了，在试验的过程中，需要密切观察，及时做好记录，并记录下测试参数，只有设置完全符合要求，才能达到仪器应该有的测试精度。
