中试控股技术研究院鲁工为您讲解：6U6I综合保护试验装置

ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

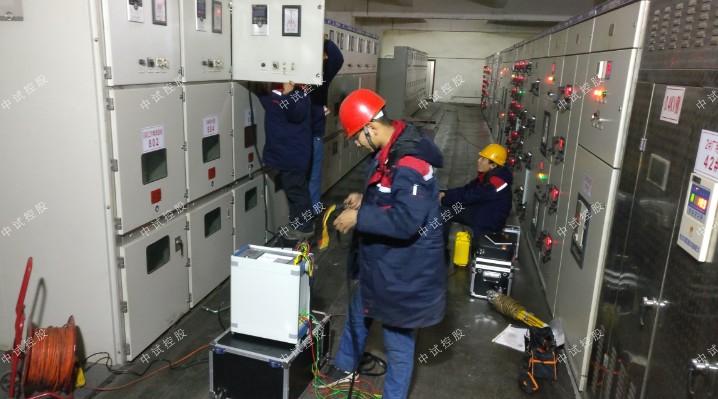

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。

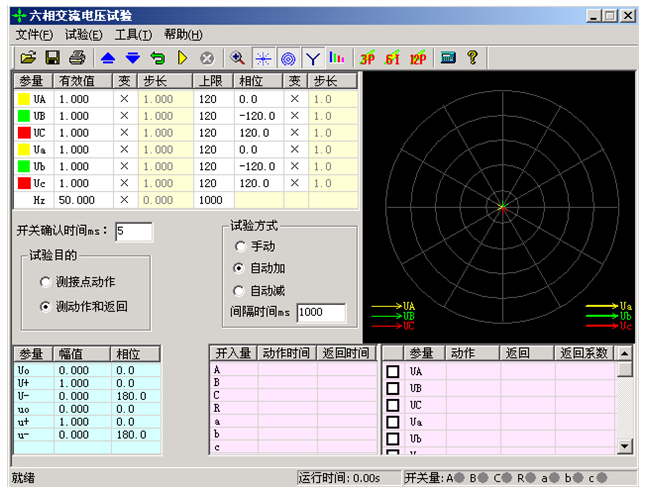

测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

模拟量及数字量同时输出 支持同时进行模拟量的输出及GOOSE报文的收发。 多种扫描模式 支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验。

安全及报警 具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能。 虚端子图形化显示 支持虚端子图形化显示功能，数据流向清晰明了。

报文同时收发 支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发。

FT3/扩展FT3 支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码。

异常测试 具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试。

故障回放 支持故障仿真和COMTRADE格式数据回放功能。 MMS服务 具备MMS定值读写功能，可读写智能IED设备定值等配置信息。

对时与授时 具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号。

硬接点开入及开出 开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示。

报文接收及分析 具备报文接收及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出。

单纤模式 光口支持单纤发送、单纤接收，支持光功率测试。

模拟量小信号 配备模拟量小信号接口，支持12路模拟量小信号输入，可测量-7V~ 7V交流电压；支持12路模拟量小信号输出，可输出-7V~ 7V交流电压。

触摸操作 配备10.4寸高分辨率显示屏，支持触摸操作。

无线连接 提供远程测试功能，具备WiFi模块，方便用户使用。

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

功能与用途

本测试仪能模拟多达3个电压级的各种类型主接线的备自投动作行为。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向备自投装置提供各种方式下的线路和开关的电气信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录备自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。

主要技术参数

电压输出范围： 0～120V/相

电流输出范围： 0～6A/相

电压输出精度：＜0.5%

电压输出精度：＜0.5%

相 位  精 度：＜1°

电 源  电 压：220 VAC±10% / 50Hz

体        积：350*400*150mm3

重        量：15.5KG

第一章    装置特点与技术参数

第一节   主要特点

?       标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

?       单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

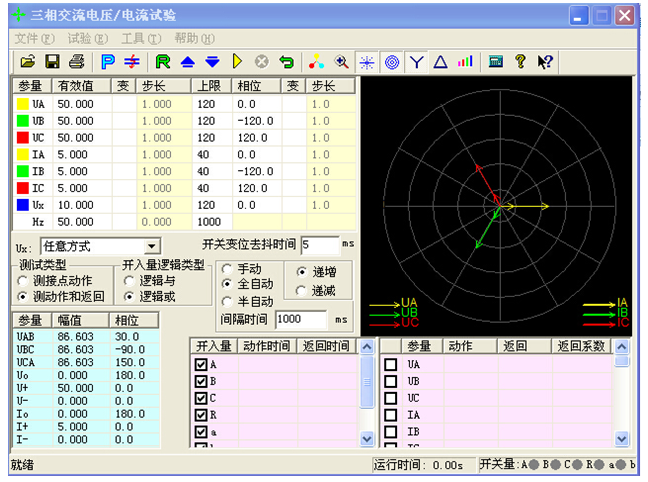

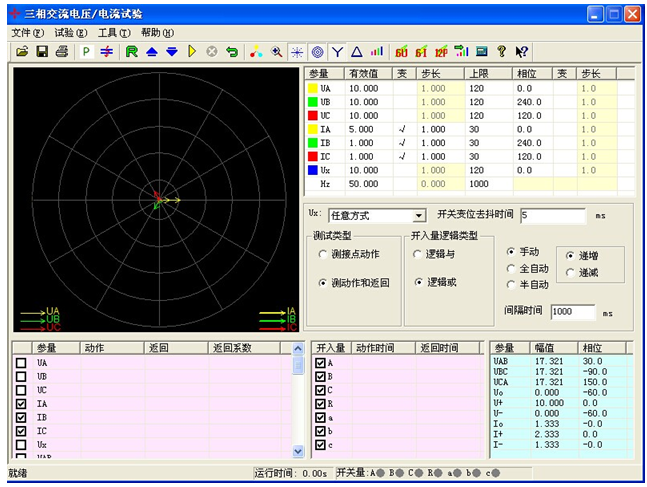

?       双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

?       软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

?       开关量接点丰富  7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

?       大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

?       自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

?       具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。

第二节   额定参数

?  交流电流输出

输出精度  0.5级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率               400VA

三并电流最大输出时最大输出功率   1000VA

三并电流最大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

?  直流电流输出

输出精度   0.5级

电流输出   0～±10A / 每相，0～20A / 两相叠加

最大输出负载电压   20V

?  交流电压输出

输出精度   0.5级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

?  直流电压输出

输出精度   0.5级

相电压输出幅值   0～±160V

线电压输出幅值   0～320V

相电压/线电压输出功率   70VA / 140VA

?  开关量及时间测量
