中试控股技术研究院鲁工为您讲解：三相综保仪

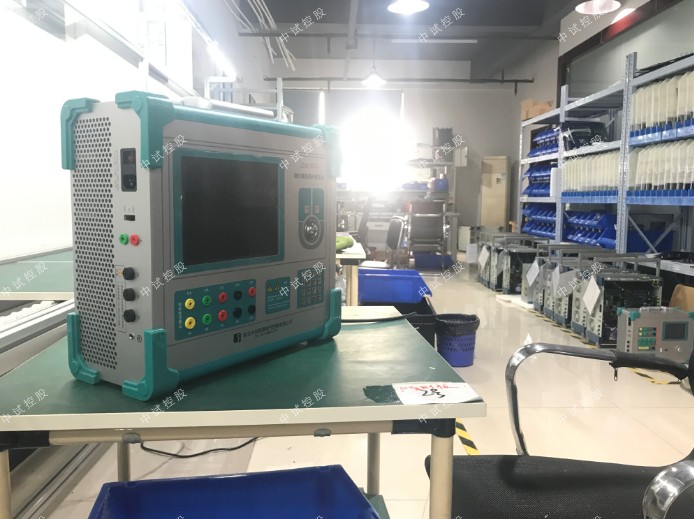

ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

六相微机继电保护测试仪 用途
六相微机继电保护测试仪一体化设计测试仪，六相微机继电保护测试仪内置工控机和嵌入式WinXP操作系统，测试仪人机对话、显示及所有操作通过嵌入机一体化即可完成，不必外接PC机，广泛应用于发电厂、变电站、保护、电气化铁路、电力培训院校。
◆六相微机继电保护测试仪产品功能
    ?电流电压测试：提供手动调节、自动递变、任意控制多种调节方式；提供向量图、相分量、相间量、序分量多种呈现方式，自动转换运算；
    ?状态序列测试：支持短路计算，提供多种状态切换方式组合；
    ?定值校验测试：支持零序、负序、过流/速断、距离、工频变化量等分段定值连续测试；
    ?差动保护测试：可对变压器、母差、发电机、发变组的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描；
    ?谐波叠加测试：可叠加直流分量、2~20次谐波，支持谐波手动调节和自动递变输出测试；
    ?低周减载测试：可对动作值/时间、df/dt滑差闭锁值、dv/dt滑差闭锁值、低电压/电流闭锁值进行测试；
    ?同期试验测试：可对动作值/时间、导前角/时间、调压/调频脉宽、电气零点等进行测试；
    ?系统振荡测试：可模拟旋转/摇摆振荡，可模拟加/减速失步，可模拟叠加故障进行测试；
    ?整组联动测试：可对保护出口、重合、加速出口时间进行测试，可设置故障转换及转换时刻；
    ?阻抗特性测试：可对各类保护厂家的阻抗边界进行可视化动态图型扫描，包括圆特性、四边形特性、平行四边形特性等；
    ?时间特性测试：可对i-t、v-t、f-t、v*/f*-t等一般反时限、非常反时限、超反时限可视化动态图形扫描；
    ?故障回放测试：支持对Comtrade格式录波文件进行自定义回放测试；
    ?铁路牵引变差动保护测试：可对电气化铁路牵引变压器的的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描，支持Y/△-11变压器、Y/V接线阻抗匹配平衡变压器、Y/A接线阻抗匹配平衡变压器、SCOTT接线变压器、单相V/V变压器、 三相V/V变压器、单相变压器等；

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

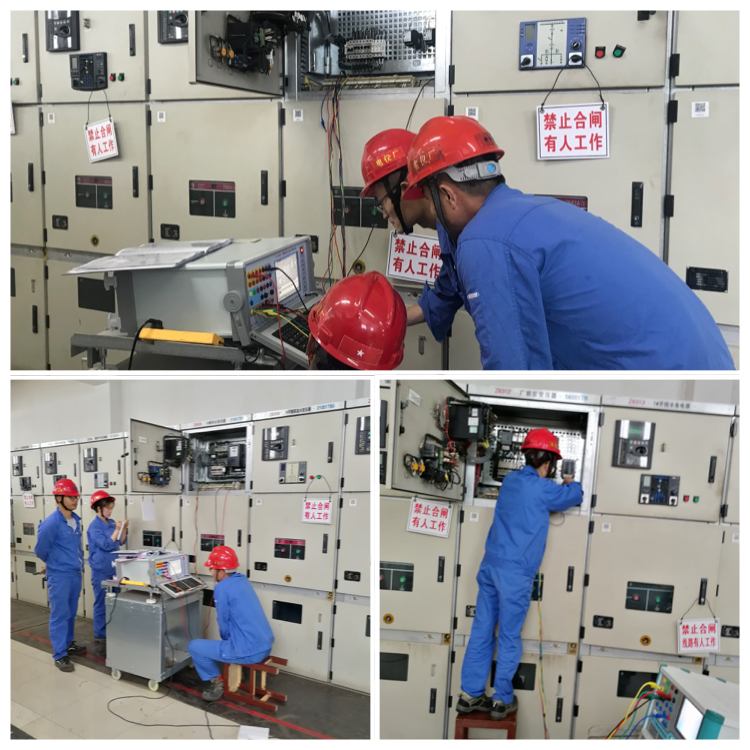

三相综保仪试验指导

? 电压、电流接线

做备自投试验，最麻烦的可能就是接线，因为不同的系统主接线类型、不同的备用方式，甚至不同的事故原因，都可能会造成接线的不同。下面就针对各种可能的情况，详细介绍试验的接线方法，以供参考。

为方便掌握试验接线方法，现介绍一种通用的交流量接线方法。无任哪种系统主接线类型，哪种备用方式，哪种事故原因，均可按以下方式接入各个交流量：

?  电流接入

接入电流量对备自投装置有如下作用：

1、  投前要判断被跳开的一侧变压器支路无电流，才能合备用开关；

2、  暗备用方式下，备用开关合闸后，因所带负荷超出在运行的变压器允许的最大负载，要求甩负荷。一般通过判断自投后的电流是否超过整定的过流动作值来确定变压器是否超载。

1、  用开关合闸于故障母线，导致自投后电流非常大，以模拟后加速动作情况。

电流接线较简单，一般按软件界面提示，将测试仪的IA、IB分别接保护的两路进线或主变支路电流输入端，如右图所示：

?  电压接入

不同备自投装置要求每段母线或每条进线接入的电压可能不同，有的要求只接入一个、两个相或线电压，有的则要求接入三相电压。对不同的要求我们可以采用不同的接线方法来满足。

每段母线或每条进线要求接入一个或两个相或线电压：  这种情况可以简单地用测试仪的一个或两个电压输出通道直接接入即可。

每段母线或每条进线要求接入三相电压：  这种情况可以采用两种接法：

a)      将测试仪两个电压通道接入备自投三相电压。接线方法如右图。

设测试仪输出的电压：UA＝100V，0°  UB＝100V，60°

则：UAB＝100V，-60°

由于测试仪输出的电压UA、UB分别加在备自投的UA、UC上，则备自投侧：

UAB＝UA＝100V，0°

UBC＝－UB＝100V，-120°

UCA＝－UAB＝100V，120°

          为正序电压。

b)      将测试仪三个电压通道分别接入备自投三相电压。接线采用一一对应接线，接线方法如右图。

此时应将软件的“试验参数”页中各电压设为：

UA=57.7V，0° UB=57.7V，-120° UC=57.7V，120°

第1种接线比较节约电压通道数。

? 试验举例1：接线类型1、暗备用、线路I失电

?  初始条件：

备自投需接入量：两条高压进线各需接入一个线电压，两段低压母线各需接入三相线电压，两台主变各需接入一个低侧电流；各开关位置信号，正逻辑。

备自投输出量：各开关跳闸、合闸信号。

?  试验接线：

采用ZSJB-9600测试仪，具体接线及试验参数设置方法如下图：

?  试验过程：

开始试验时，测试仪先输出正常运行态：各电压输出有压电压，各电流输出有流电流； 131、100均闭合（开出2、5均闭合），DL231断开（开出4打开）。

等待事故前延时（或手动触发）后，自动进入事故状态，进线1、#1主变和I段母线失压（UA、UB、UC均为无压电压），#1主变无流（IA为无流电流）。检测到状态变化后备自投动作过程应为：

确定进线2有压后延时时间t1跳DL131开关――确定DL131开关确实跳开，且#1主变无流无流后，延时时间t2合DL231开关――此时1母电压恢复（UA、UB恢复为有压电压），#2主变电流为自投后电流。

自投成功后，如果需要进一步模拟供电恢复时，则按工具栏的“供电恢复”按钮，进线1将恢复供电（UC为有压电压）。备自投装置可能的动作过程是：

延时时间t3跳131开关――延时时间t4合DL231开关――此时1母恢复为有压电压，#2主变电流恢复为有流电流。

1． 图中+KM为备自投装置的220V直流＋KM或＋XM，现场试验时可从保护屏柜的控制电源取，也可以从测试仪后面板的独立直流电源接线，只需将独立直流调至220V即可直接使用。

2． 现场试验，常通过选择“线路I失电”、线路II失电”来代替模拟“I母线失电”、“I母线失电”，此时UC、Uc可不接线，其它接线同本例。

3． 如果不做“供电恢复”试验，图中有些接线（DL11合闸、DL131合闸、DL100跳闸）可以不接。

4． “DL11偷跳”、“DL131偷跳”的接线方法与本例相同。

5． 线路2侧的各种试验接线与同等条件下（指接线类型和备用方式均相同）线路1侧的试验接线相似。

6． 位置信号输出逻辑选择与装置本身有关，如果装置的位置信号接点在输入220V或110V正电位时，判断相应开关为合闸状态，则试验时应选择“正逻辑”，若判断为分闸状态，则选择“负逻辑”。

? 试验举例2：接线类型2、明备用、DL21开关偷跳

?  初始条件：

备自投需接入量：两段低压母线各需接入三相线电压，两台主变各需接入一个低侧电流；各开关位置信号，负逻辑（注意：下面的各开出量均与上例反逻辑）。

备自投输出量：各开关跳闸、合闸信号。

?  试验接线：

采用ZSJB-9600测试仪，具体接线及参数设置方法见下列图示：

?  试验过程：

开始试验时，测试仪先输出正常运行态：各电压输出有压电压，各电流输出有流电流；DL11闭合（开出3打开），DL11断开（开出1闭合）。注意，这里DL30的开入开出量均可不接线，即认为实际上这就是一段母线，而没有分段开关，这样也更符合现场实际。

等待事故前延时（或手动触发）后，自动进入事故状态，DL21断开（这里由测试仪自动跳开此开关，并通过开出3“告知”备自投，DL21确实跳开，模拟因其它原因导致DL21偷跳。），从而导致I、II段母线同时失压（UA、UB、UC、UX均为无压电压），#1、#2主变均无流（IA、IB为无流电流）。检测到状态变化后备自投动作过程应为：

延时时间t1合DL11开关――此时I、II母电压恢复，#1、#2主变电流为自投后电流。

1．图中+KM为备自投装置的220V直流＋KM或＋XM，现场试验时可从保护屏柜的控制电源取，也可以从测试仪后面板的独立直流电源接线，只需将独立直流调至220V即可直接使用。

2．接线类型2是较简单的一种系统主接线方式，只能模拟进线失电、母线失电，和变压器一侧，比如高压侧开关的跳闸故障，而不能模拟另一侧开关跳闸和主变故障。若需要模拟后两类故障，请选择“接线类型1”。

3．模拟“DL21手跳”故障，当需要检查手跳闭锁信号时，可将备自投装置的闭锁信号输入端子接测试仪的开出8，其它接线与“DL21偷跳”相同。

4．同等条件下（指接线类型和备用方式均相同），DL11的各种试验与DL21的试验相似，只是对应地接线路1侧的各开关即可。

? 试验举例3：接线类型2、暗备用、II#主变故障并闭锁备自投

?  初始条件：

备自投需接入量：两段低压母线各需接入三相线电压，两台主变各需接入一个低侧电流；各开关位置信号，正逻辑。

备自投输出量：各开关跳闸、合闸信号。

?  试验接线：

采用ZSJB-9600测试仪，具体接线及参数设置方法见下列图示：

?  试验过程：

开始试验时，测试仪先输出正常运行态：各电压输出有压电压，各电流输出有流电流；DL11、21、131、231均闭合（开出1、2、3、4均闭合），DL30断开（开出5打开）。正常运行期间，备自投处于非闭锁状态，所以此时开出7打开。一进入故障态，开出7即闭合，以给备自投加上正电位，使其闭锁。

等待事故前延时（或手动触发）后，自动进入事故状态，DL21断开（这里由测试仪自动跳开这两个开关，模拟主变故障时，由其它保护，比如变压器差动保护跳开变压器的高、低侧开关，并且通过开出3告知备自投，这个开关确实已跳开），从而导致I段母线失压（UC、UX均为无电压）， II#主变无流（IB为无流电流）。检测到状态变化后备自投动作过程应为：

装置不动作！

这是由于装置的“主变闭锁信号输入”端子经过开出7被加上了220V正电源，处于闭锁状态，所以装置不发备自投合闸信号。此时II母仍处于失压状态，DL21、30也均维持断开状态，试验结束。

为确认造成备自投不合闸的原因的确是因“主变闭锁”引起的，可将软件界面上的“输出主变闭锁信号”取消选择，重复上述试验，此时，备自投动作过程应为：

延时时间t1合DL30——II母线电压恢复（UC、UX恢复为有压电压），II#主变支路电流恢复（IB恢复为有流电流），试验结束。

1． 图中+KM为备自投装置的220V直流＋KM或＋XM，现场试验时可从保护屏柜的控制电源取，也可以从测试仪后面板的独立直流电源接线，只需将独立直流调至220V即可直接使用。

2． 若系统主接线为“接线类型1”，主变故障时一般不需要闭锁备自投

3． 可按上例相似的接线方法重新接线，检查I#主变故障时的闭锁情况，此时是通过测试开出6输出闭锁信号。

备自投试验接线并非千篇一律，比如，有的备自投较简单，没有进线电压端子，则试验时进线电压不接；有的备自投装置不需要判断开关位置，则测试仪相应的开出量也不需接线。

和重合闸装置一样，开始故障前，往往应使备自投装置完成充电，否则会出现备自投不动作。备自投不动作时，还应检查：

1、  经测试仪开出接点接入的装置开关位置接线端子电位是否正确；

2、  跳闸侧线路是否无电流；

3、  装置的闭锁接点是否误接入正电源。
