中试控股技术研究院鲁工为您讲解：便携式继保测试仪

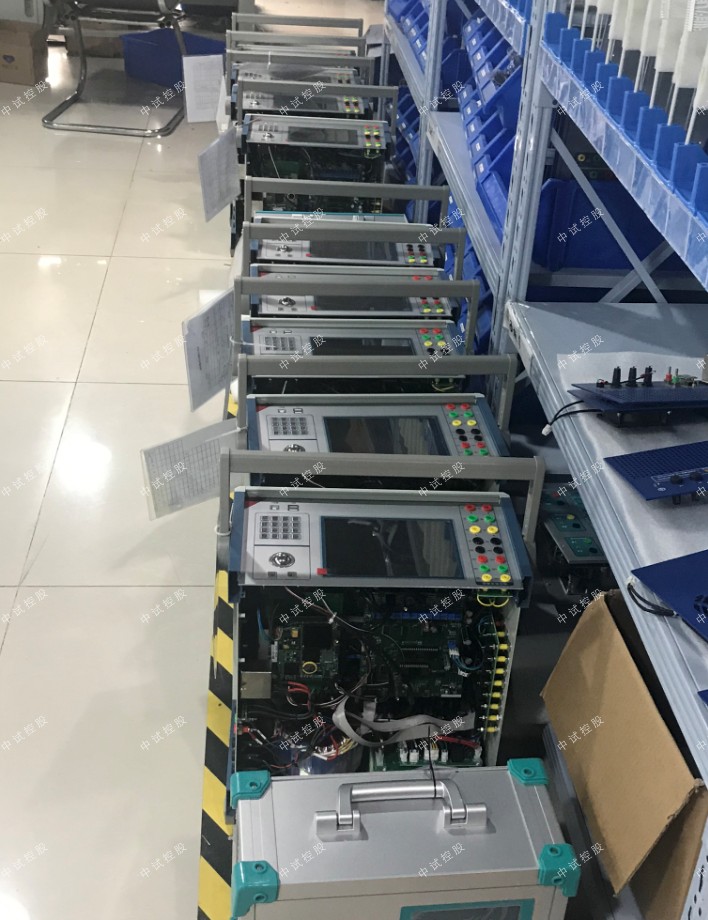

ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

智能变电站继保数模化测试系统，符合以下主要标准： DL/T 860 系列标准《变电站通信网络和系统》； DL/T 624-2010《继电保护微机型试验装置技术条件》； GBT 7261-2008 《继电保护和安全自动装置基本试验方法》；

IEC 60255-24:2001：《电气继电器第24部分：电力系统暂态数据交换的通用格式》；智能变电站继保数模化测试系统测试仪采用工程化的管理方案对试验进行管理，1个工程可以仅包含1个试验项目，也可以包含整个变电站的测试项目；

工程管理采用保护设备、保护类型、试验点的三层模式对试验进行管理，结构非常清晰；支持模拟量的输出，且可以同时进行模拟量的输出及GOOSE报文的收发；

提供了多种方式配置SV、GOOSE报文，包括手动设置、网络侦测、导入SCL文件；光数字报文的收发光口配置十分灵活，同1个光口可以发送多个SV、GOOSE报文，同1个SV、GOOSE报文可以通过多个光口发送。

产品特点 智能测试模块 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

自动测试 具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。

数字量/模拟量输出 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试。相变压器等；

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

开展继电保护状态检修应注意的问题

   1、要严格遵循状态检修的原则

   实施状态检修应当依据以下原则：一是保证设备的安全运行。在实施设备状态检修的过程中，以保证设备的安全运行为首要原则，加强设备状态的监测和分析，科学、合理地调整检修间隔、检修项目，同时制定相应的管理制度。二是总体规划，分步实施，先行试点，逐步推进。实施设备状态检修是对现行检修管理体制的改革，是一项复杂的系统工程，而我国又尚处于探索阶段，因此，实施设备状态检修既要有长远目标、总体构想，又要扎实稳妥、分步实施，在试点取得一定成功经验的基础上，逐步推广。状态检修的实施可先从实施设备点检定修制和检修作业标准化、规范化入手，全面落实设备管理的责任制，规范、完善检修基础管理，强化检修质量管理，提高设备健康水平，保持设备处于良好水平，这样就可以从思想上、制度上、人员上、技术上为全面实施设备状态检修奠定良好的基础。在实施过程中，也要注意及时总结经验，必要时可调整规划。三是充分运用现有的技术手段，适当配置监测设备。

   2、重视状态检修的技术管理要求

   状态检修需要科学的管理来支撑。继电保护装置在电力系统中通常是处于静态的,但在电力系统中，需要了解的恰巧是继电保护装置在电力系统故障时是否能快速准确地动作，即要把握继电保护装置动态的“状态”。因此，根据对继电保护装置静态特性的认识，对其动态特性进行判断显然是不合适的。因此，通过模拟继电保护装置在电力事故和异常情况下感受的参数，使继电保护装置启动和动作，检查继电保护装置应具有的逻辑功能和动作特性，从而了解和把握继电保护装置状况，这种继电保护装置的检验，对于电力系统是很有必要的和必须的。

   要搞好继电保护设备状态检修，建立每套保护装置的“设备变更记录”是非常重要的基础技术管理工作。“设备变更记录”应详细记载设备从投运到报废的整个使用过程中设备软、硬件发生的变化，包括软件的版本升级、硬件插件的更换、二次回路的变更、反事故措施的执行情况及检验数据的变化情况。这样的“设备变更记录”实际上就是该保护装置所有检修记录的摘要和缩影．因此可以作为设备状态评估的依据。

   3、开展继电保护装置的定期检验

   实行状态检验以后， 为了确保继电保护和自动装置的安全运行，要加强定期测试，所有集成、微机和晶体管保护要每半年进行一次定期测试，测试项目包括：微机保护要打印采样报告、定值报告、零漂值，并要对报告进行综合分析，做出结论；晶体管保护要测试电源和逻辑工作点电位，现场发现问题要找出原因， 及时处理。

   由于目前我们所维护的电力设备的性能和国外发达国家还有一定的差距，所处的环境和国外也不尽相同，因此，关于“状态检修”，还不宜一步到位，而应采取循序渐进的方法逐步实行，将二次设备的定期检验年限适当放长，即将原来的2 a～3 a定校期限改为5 a。

   4、状态检修的经济性要求

状态检修的一个重要特点就是依靠技术经济分析进行决策。有针对性地按项目和诊断结果的检修取代了以往的带有盲目性的强制计划检修, 其结果是减少了不足维修带来的强迫停运损失和事故维修损失, 减少了过剩维修, 提高了维修工作的效率, 增加了设备可用率, 节约了大量检修费用。在状态检修的实践中，没有经济效益的技术是不适用的。解决这个问题的办法除了研究更加廉价的技术手段外，必须发挥人的力量，更加有效地采用管理的手段，使检修决策工作能够适合实际的需要和可能。

   5、高素质检修人员的培养

   状态检修对检修人员技术素质的要求主要体现在掌握状态监测和故障分析的手段, 能综合评价设备的健康状态; 参与检修决策, 能制定优化检修计划和检修工艺; 有丰富的检修经验和高超的检修技术等方面。高素质检修人员是状态检修能否取得成功的关键。在传统的检修模式中, 运行人员是不参与检修工作的。状态检修要求运行人员与检修有更多联系, 因为运行人员对设备的状态变化非常了解, 他们直接参与检修决策和检修工作对提高检修效率和质量有积极意义。其优点是可以加强运行部门的责任感; 取消不必要的环节, 节约管理费用; 迅速采取检修措施, 消除设备缺陷。

   继电保护装置的“状态”是较难把握的，任何一个部门对设备“状态”把握不准，都会造成设备安全隐患。状态检修是根据设备运行状况而适时进行的预知性检修，“应修必修”是状态检修的精髓。状态检修既不是出了问题才检修，也不是想什么时候检修才检修。实行状态检修仍然要贯彻“预防为主”的方针，通过适时检修，提高保护装置运行的安全可靠性，提高继电保护装置的正确动作率。因此，实行“状态检修”的单位一定要把电力设备的“状态”搞清楚，对设备“状态”把握不准时，一定要慎用“状态检修”。
