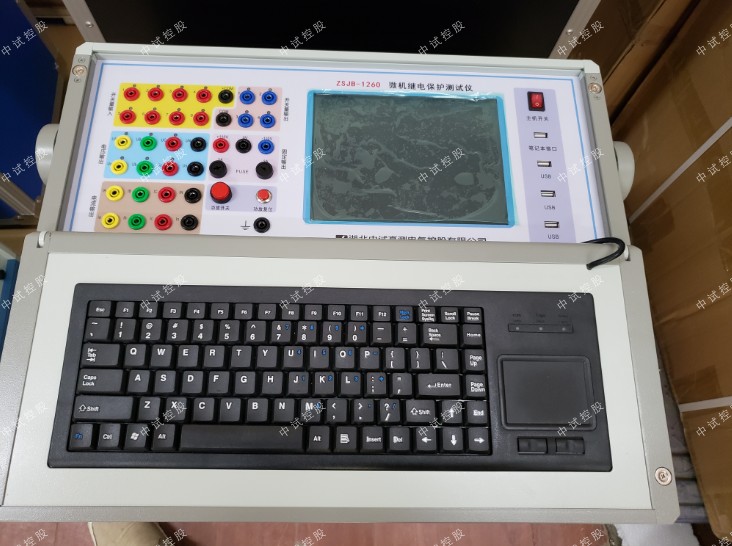

ZSJB-9600六相微机继电保护测试仪

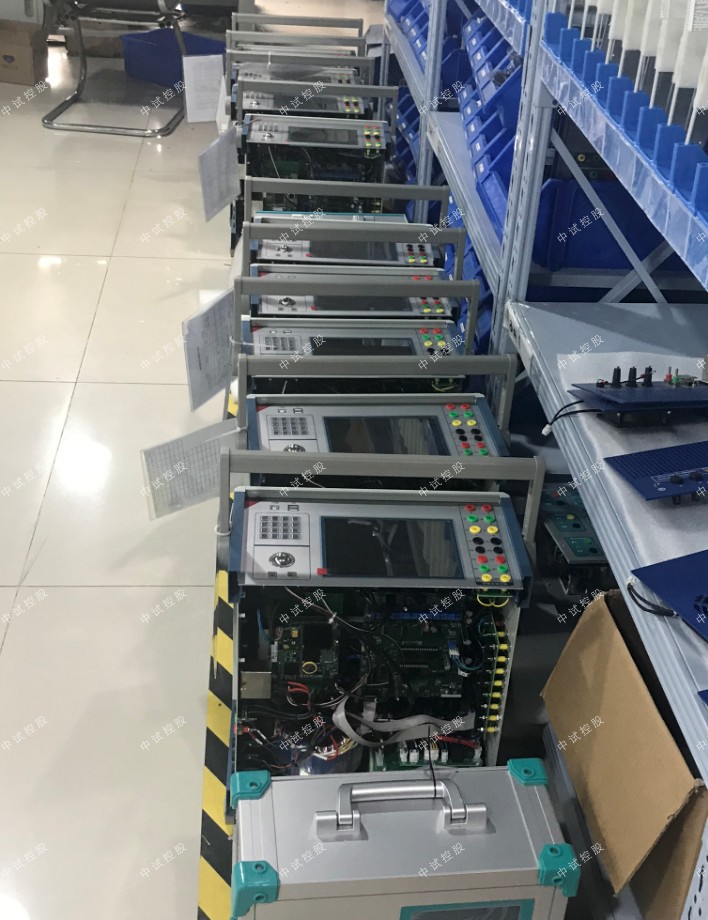

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

智能变电站继保数模化测试系统，符合以下主要标准： DL/T 860 系列标准《变电站通信网络和系统》； DL/T 624-2010《继电保护微机型试验装置技术条件》； GBT 7261-2008 《继电保护和安全自动装置基本试验方法》；

IEC 60255-24:2001：《电气继电器第24部分：电力系统暂态数据交换的通用格式》；智能变电站继保数模化测试系统测试仪采用工程化的管理方案对试验进行管理，1个工程可以仅包含1个试验项目，也可以包含整个变电站的测试项目；

工程管理采用保护设备、保护类型、试验点的三层模式对试验进行管理，结构非常清晰；支持模拟量的输出，且可以同时进行模拟量的输出及GOOSE报文的收发；

提供了多种方式配置SV、GOOSE报文，包括手动设置、网络侦测、导入SCL文件；光数字报文的收发光口配置十分灵活，同1个光口可以发送多个SV、GOOSE报文，同1个SV、GOOSE报文可以通过多个光口发送。

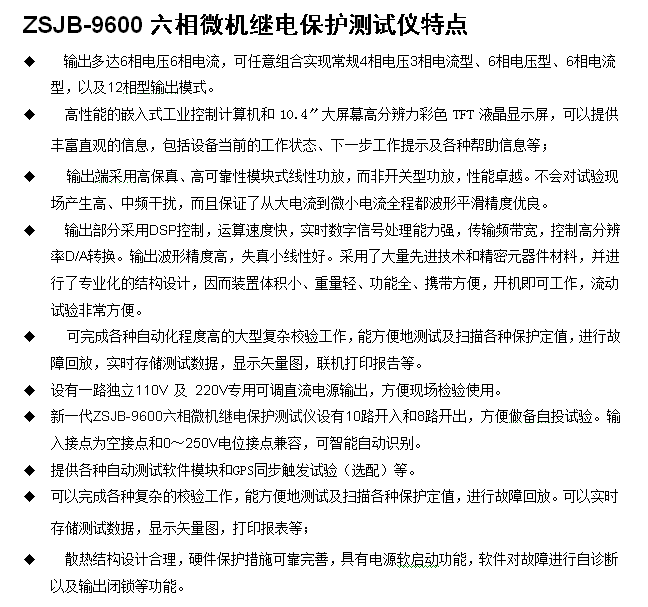

产品特点 智能测试模块 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

自动测试 具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。

数字量/模拟量输出 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试。相变压器等；

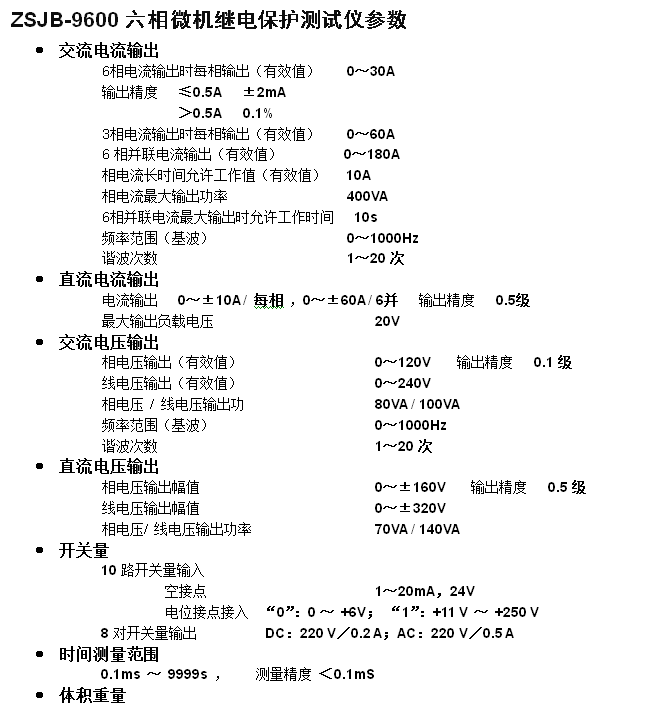

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

中试控股技术博士为您解答：电力电子设备对配电系统继电保护的影响

配电系统中运行的继电保护因保护类型的不同及安装地点的不同所受电力电子设备的影响也不同,其中可能引起继电保护误动、拒动的情况主要有以下几个方面:

(1)在电气距离上接近大的谐波源;(2)保护装置的安装地点具备谐波严重放大或接近于谐波谐振条件,例如安装地点具有并联电容器等;(3)保护装置的动作整定值很小,尤其是对于接在差流回路、零序电路或负序电路上的继电保护装置,其整定值通常只有相电流或相电压的百分之几;(4)继电保护装置中所选用的元件或动作原理对谐波的敏感度高,尤其是反映电压、电流的瞬时值、 有效值变化的过量型继电保护;(5)系统中有不平衡负荷或涌流的基波负序电流,并且和谐波电流同时存在时,继电保护无法正确、可靠动作。结合上文的分析,电力电子设备对于配电系统继电保护系统的大影响在于由电力电子设备而派生出的谐波。目前,国内外常采用的降低谐波对继电保护影响的措施有很多,大概可以归纳为两类:一类为辅助措施,此类措施的出发点是利用配电系统中的其他装置以达到使继电保护正确、可靠动作的目的,通常包括 :

①利用安装在配电系统中的频率测试仪测试谐波频率,从而辅助继电保护装置对电压、电流值的测量和比较;②增加滤波装置,使得保护中的输入信号无畸变;③采用反应 “增量” 的装置,即在继电保护装置的执行元件前接入一个微分电路,使其只反应突变量而不反应稳态量;④在配电系统中的各类保护间加装谐波闭锁环节。第二类是从继电保护自身出发,通过合理设定其动作整定值从而达到正确、可靠动作的目的。目前,越来越多的先进技术和改进算法应用于继电保护的故障检测和参数整定中,例如依靠单片机技术在阶段式电流保护上的应用,提出采用单片机可取代大量的继电器,避免了因接线复杂和元件不稳定造成保护装置的误动、拒动,从而可提高供电的安全可靠性。

    一、 前言：

   中试控股技术博士为您解答：微机继电保护指的是以数字式计算机（包括微型机）为基础而构成的继电保护.它与传统的继电保护相比较具有以下特点：

  （1）改善和提高继电保护的动作特征和性能，动作正确率高。主要表现在能得到常规保护不易获得的特性；其很强的记忆力能更好地实现故障分量保护；可引进自动控制、新的数学理论和技术如自适应、状态预测、模糊控制及人工神经网络等，其运行正确率很高也已在运行实践中得到证明。抗干扰介损测试仪广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

  （2）可以方便地扩充其他辅助功能。如故障录波、波形分析等，可以方便地附加低频减载、自动重合闸、故障录波、故障测距等功能。

  （3）工艺结构条件优越。体现在硬件比较通用，制造容易统一标准；装置体积小，减少了盘位数量；功耗低。

  （4）可靠性容易提高。体现在数字元件的特性不易受温度变化、电源波动、使用年限的影响，不易受元件更换的影响；且自检和巡检能力强，可用软件方法检测主要元件、部件的工况以及功能软件本身。

  （5）使用灵活方便，人机界面越来越友好。其维护调试也更方便，从而缩短维修时间；同时依据运行经验，在现场可通过软件方法改变特性、结构。

  （6）可以进行远方监控。微机保护装置具有串行通信功能，与变电所微机监控系统的通信联络使微机保护具有远方监控特性。继电保护装置投运至今已有三十余年，随着厂内继电设备的老化，现有保护已不能满足我厂的发展需要。更新继电保护装置也尤为紧迫。基于此情况，我厂对母差、红托线微机保护、110kv、220Kv母线电压互感器进行了改造并取得了良好的效果。
