中试控股技术研究院鲁工为您讲解：六相继保测试仪

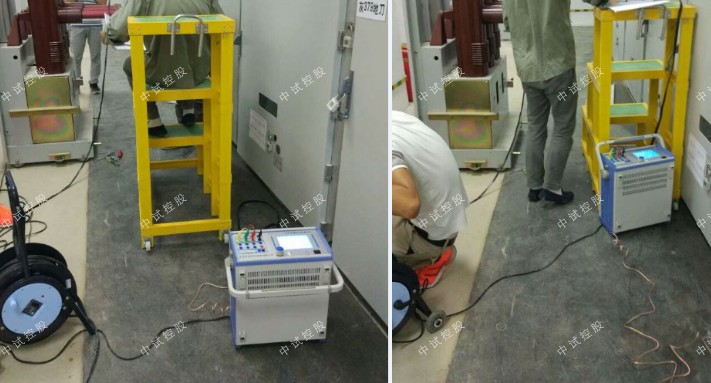

ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

ZSJB-9600使用说明

第一章    主要特点及技术参数

第一节   主要特点

?         输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。

?         高性能的嵌入式工业控制计算机和10.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

?         输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

?         输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

?         可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

?       设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。

?       新一代ZSJB-9600六相微机继电保护测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

?       提供各种自动测试软件模块和GPS同步触发试验（选配）等。

?       可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

?         散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

第二节   额定参数

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

?  故障时间、断开时间、重合时间

在时间控制方式，用于控制输出故障量的持续时间、故障断开后输出正常量的持续时间、重合闸再次输出故障量的持续时间，见上图。在接点控制时不起作用。

?  转换性故障／非转换性故障

用于设置转换性故障。从故障开始时刻起，当转换时间到，无论保护是否动作跳开断路器，均进入转换后故障状态。但跳开相的电压电流不受转换性故障状态影响，其电压V＝57.7V（PT安装在母线侧）或0V （PT安装在线路侧），I=0A。故障转换时间是指从第一次故障开始时算起的时间。

?  转换后故障类型

可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般转换后的故障类型设置为与第一次故障类型不同更符合实际。

?  转换起始时刻和转换时间

可以设定为从第一次开始故障时起算，还是从保护跳闸后起算，还是从重合闸后起算，何时发生故障转换。

?  故障起始角

故障发生时刻电压初始相角。由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。

?  PT安装位置

模拟一次侧电压互感器是安装在母线侧还是线路侧。PT装于母线侧时，故障相断开后，该相电流为零，电压恢复到正常相电压（V＝57.7V，I=0A）； PT装于线路侧时，故障相断开后，该相电流及电压均为零（V＝0V，I=0A）。

?  分相跳闸／三相跳闸

用于定义开入量A、B、C三端子是作为“跳A”、 “跳B”、 “跳C”端子还是“三跳”端子。若设为“分相跳闸”时，则单相故障时可以模拟只跳开故障相。即这种情况下，“跳A”、“跳B”、“跳C”哪几个信号到，模拟哪几相跳开。

?  断路器断开／合闸延时

模拟断路器分闸/合闸时间。装置接收到保护跳/合闸信号后，将等待一段开关分闸/合闸延时，然后将电压电流切换到跳开/合闸后状态。

?  故障后开出1延时闭合时间

输出故障量后开出1将会延时这一时间闭合。此功能可用于：在试验高频保护时，用开出1模拟收发信机的“对侧收信输入”信号。

?  开出量2

开出2跟踪断路器的状态变化，即保护跳闸时，开出2断开，保护重合时，开出2闭合。故开出2可以作为模拟断路器使用。

? 检同期重合闸及Ux设置

?  Ux选择

Ux是特殊相，可设定输出 +3U0、-3U0、+ ×3U0、- ×3U0、检同期Ua、检同期Ub、检同期Uc、检同期Ubc、检同期Uca、检同期Uab。

前4种3U0的情况，Ux的输出值由当前输出的Ua、Ub、Uc组合出的3U0成分乘以各系数得出，并跟随其变化。

若选等于某检同期抽取电压值，则在测试线路保护检同期重合闸时，Ux用于模拟线路侧抽取电压。以检同期Ua为例，在断路器合上状态，Ux输出值始终等于母线侧Ua（但数值为100V），在保护跳闸后的断开状态，Ux值则等于所设定的检同期电压幅值和相角，该值可以设定为与此刻的Ua数值或相位有差，用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。

? 整组试验Ⅱ说明

整组试验Ⅱ与整组试验Ⅰ的功能基本相同。整组试验Ⅰ是按照阻抗方式设定各种故障情况，用于保护进行整组试验，但对于某些保护无法获知故障阻抗，而只有故障电压和电流，如零序保护或35kV线路保护，此时可以用整组试验Ⅱ进行试验。

?  故障类型

可设定为AN、BN、CN、AB、BC、CA、ABC型故障。

?  故障电压U

对于单相故障和三相故障，故障电压U为故障相电压值，对于相间故障，故障电压U为故障两相的线电压值。

?  整定电流I

为保护某段整定电流值。

?  短路电流倍数

短路电流为试验倍数nד整定电流”，以此值作为短路点电流进行模拟试验。
