ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

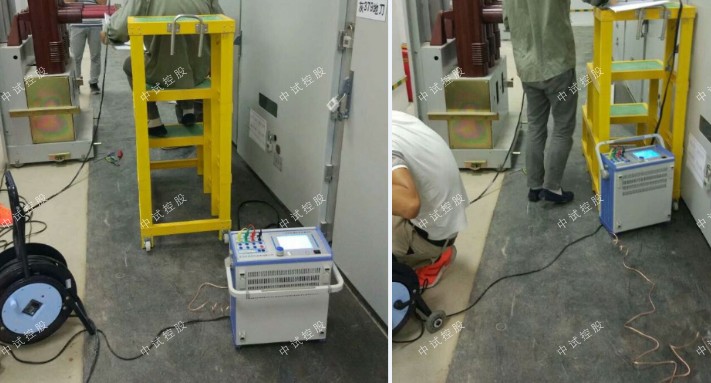

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

ZSJB-9600使用说明

第一章    主要特点及技术参数

第一节   主要特点

?         输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。

?         高性能的嵌入式工业控制计算机和10.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

?         输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

?         输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

?         可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

?       设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。

?       新一代ZSJB-9600六相微机继电保护测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

?       提供各种自动测试软件模块和GPS同步触发试验（选配）等。

?       可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

?         散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

第二节   额定参数

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

第一节   界面说明

? 测试项目

软件提供了“比例制动边界搜索”、“比例制动定点搜索”、“谐波制动边界搜索”、“谐波制动定点搜索”等四种测试项目。“比例制动边界搜索”指的是把整个差动保护的动作边界都搜索出来，也就是右边所示的保护的整个动作曲线的搜索；“比例制动定点搜索”是指对用户所关心的某一个点的动作情况进行搜索，看这一点的动作情况是否正确；“谐波制动边界搜索”和“谐波制动定点搜索”的含义和比例制动的含义一样，也就是分别搜索保护的谐波的整个动作边界和某一定点的保护动作情况。

?  测试方式

可选“三路电流差动”或“六路电流差动”。差动试验单元可以控制输出3路电流进行单相差动测试，也可控制输出6路电流进行高低压侧全6相差动测试，3路电流差动测试功能可应用于“三项继保”和“六项继保”，但6路电流差动测试仅能应用于“继保”测试仪。6路电流可以简化变压器差动试验的接线和参数设置。

注意:

1.  做 “三路电流差动”时，接线时测试仪的IA固定接差动保护装置变高侧电流输入端，IB固定接保护变低（中）侧电流输入端，而IC作为补偿电流用，在选高压侧相位调整时作为高压侧补偿电流，选低（中）压侧相位调整时作为低（中）压侧补偿电流，具体接线见附录

2.  “六路电流差动”时，接线时测试仪的IA、IB、IC固定接保护变高A、B、C三相电流输入端，Ia、Ib、Ic固定接保护变低（中）a、b、c三相电流输入端。

3.  “三项继保”只可以选“三路电流差动”，“继保”可以选“三路电流差动”和“六路电流差动”方式。

?  搜索方式

可选“单向逼近”和“双向逼近”方式

单向逼近：从起点开始，按所设置步长从变化初值向变化终值的方向一步一步进行搜索，当搜索至某个点时保护动作，则认为搜索到动作点，打下一个点后结束该条搜索线的搜索并进入下一条搜索线搜索。

双向逼近：对分搜索方式。先测试搜索起点（在非动作区）和终点（在动作区）的动作情况之后，取二者的中点进行测试，如果动作，则将该点取代终点，如果不动作，则将该点取代起点，再取起点和终点之中点进行测试，如此不断推进，一直搜索至所取最后两个测试点之间差值在“分辨率”范围之内才认为找到动作边界点。双向搜索可以搜索到较精确的动作边界点，搜索速度也更快捷。

不管是“单向逼近”和“双向逼近”一般起点要设在非动作区，终点要设在动作区。

分辨率：只在双向逼近的搜索方式下才有效，它是搜索至所取最后两个测试点之间距离，只有小于该距离百分比才停止。分辨率越小搜索精度越高，但耗时越长。

?  测试时间

最长测试时间：指测试仪每步输出的最长的故障时间，这里一般设置为比保护的整定动作时间稍长

间断时间：间断时间指的是保护输出一个故障到下个一个故障之间的一个时间，在这个时间里测试仪不输出任何状态量。

? 试验设备

本页参数主要设置变压器的参数。



?  接线方式

高压测可选Y型和Y0型，低压测可选△-11、△-1、Y和Y0等四种接线形式。对于三卷变，每次取两侧分别做，例如“高－低”、“高－中”分别做。试验时，所选参数应与相对应的变压器的接线方式一致。

?  平衡系数设置方式

可选三种设置方式：由额定电压和CT变比计算、由额定电流计算。平衡系数设置对于实验的影响较大，具体的设置方式要根据现场的实际来设置，如果保护整定值里给出了保护的平衡系数，那么我们可以选择直接设置平衡系数，分别输入高低压侧的平衡系数就可以了。如果保护定值里没有给出平衡系数的话，我们可以选择其他的2种方式进行设置，但要注意的是可能有些保护说明书里给出的计算平衡系数的方法和我们程序里设置的方法不太一样，这个时候建议用户先计算出平衡系数然后选择直接设置平衡系数的方式，直接输入高低压侧的平衡系数。

?  相位调整方式

1、  当变压器接线为Y/Y时，两侧本是同相位，TA接线一般为Y/Y，选相位不调整。

2、  当变压器接线为Y/△时，两侧不同相位，对微机保护TA接线一般也为Y/Y。如果保护设计为高压侧内部相位补偿，则选高压侧相位调整；如果保护设计为低压侧内部相位补偿（如南瑞的RCS-978型保护），则选低压侧相位调整。如果保护设计为无内部相位补偿，靠TA外部接线补偿，则选不调整。

?  Ir、Id计算公式

1、  “常规差动”时将高侧电流（IA）作动作电流，低侧电流（IB）作制动电流，即：Ir = Il，Id = Ih，可以设置角度差Φ（Id、Ir）。

2、  “微机差动”时，Id= Ih +Il（高、低压侧电流之矢量和为差流），Ir可以选多种公式，如下图所示。



? 比例制动

本页设置比例制动特性搜索的范围和理论特性曲线参数。



?  搜索范围

制动电流的始值、终值、步长决定搜索线的位置，一般要求大于保护速动电流相对应的差流值如果不知道的话可以设置为测试仪的最大输出电流值，已保证能够尽可能全面的把整个曲线搜索出来。

差动电流的始值、终值决定搜索线的长度，一般要求始值略小于差动电流门槛值，终值略大于差动速断值。差动电流步长仅在单向逼近时起作用，在双向逼近方式不起作用。差动电流步长的设置根据保护的要求精度来设置，如果要求精度高我们就把步长设置小些。

设置好搜索范围后，选“添加序列”或“添加”将搜索线数据填入测试数据列表中。选“开始试验”即可进行测试。选“删除”或“全部输出”可以删除所选择的单条或全部搜索线。

?  特性曲线定义

设置各个拐点的制动电流及各段折线的斜率（比例制动系数），结合前页的差动电流值和差动速断电流值，即可画出理论制动特性曲线。各个拐点的定值根据保护的整定值来设置，如果保护定值没有给出拐点值的话，可以参考保护说明书上的保护的动作图形来设置，如果有多段曲线的话，应该设置有多个拐点，我们可以在拐点2前面的框里面大勾，就可以设置第2个拐点了，这样就可以描绘出3段曲线时的理论曲线，目前程序最多只能设置3个拐点，也就是最多只能绘制4段曲线。

? 谐波制动

本页设置谐波制动特性搜索的范围和理论特性曲线参数。



?  搜索范围

差动电流的始值、终值、步长决定搜索线的位置。Ixb / Id的始值、终值决定搜索线的长度，一般要求始值大于谐波制动系数整定值。Ixb / Id步长仅在单向逼近时起作用，在双向逼近方式不起作用。设置搜索线参数时，一般应使搜索线均匀分布在上下两条水平线之间，并且每条搜索线都要覆盖动作区和非动作区。设置好搜索范围后，选“添加序列”或“添加”将搜索线数据填入测试数据列表中。选“开始试验”即可进行测试。选“删除”或“全部输出”可以删除搜索线。

?  特性曲线定义

设置好谐波制动系数，结合前页的差动电流值和差动速断电流值，即可画出理论谐波制动特性曲线。

第二节   试验指导

? 六路电流差动的接线方法

6相电流差动方式接线非常简单，无任变压器是哪一种接线方式，试验时接线方法都是：将测试仪的第一组三相电流IA、IB、IC接入保护的高压侧电流输入端IA、IB、IC，将测试仪的第二组三相电流Ia、Ib、Ic接入保护的低（中）压侧电流输入端Ia、Ib、Ic即可，接线方式非常简化。

? 三路电流差动的接线方法

1、Y（Y0）/ Y（Y0）接线方式：



两侧均有相位调整，但无零序修正       两侧均无相位调整，但有零序修正

两侧均接成单相短路方式         两侧均将测试相与零序修正相接成相间短路方式

2、Y（Y0）/ △-11接线方式：



Y侧相位调整，无零序修正，按单相短路接线       △侧相位调整，按单相短路接线

IA’ =IA-IB   IB’ =IB-IC   IC’ =IC-IA            Ia’ =Ia-Ic   Ib’ =Ib-Ia   Ic’ =Ic-Ib

△侧的测试相与被影响相按相间短路接线        Y0侧零序修正，Y侧的测试相与被影响相按相间短路接线

3、Y（Y0）/ △-1接线方式：



Y侧相位调整， 无零序修正，按单相短路接线      △侧相位调整，按单相短路接线

IA’ =IA-IC   IB’ =IB-IA   IC’ =IC-IB            Ia’ =Ia-Ib   Ib’ =Ib-Ic   Ic’ =Ic-Ia

△侧的测试相与被影响相按相间短路接线        Y0侧零序修正，Y侧的测试相与被影响相按相间短路接线
