中试控股技术研究院鲁工为您讲解:六相电流、六相电压综保装置测试仪
ZSJB-9600六相微机继电保护测试仪

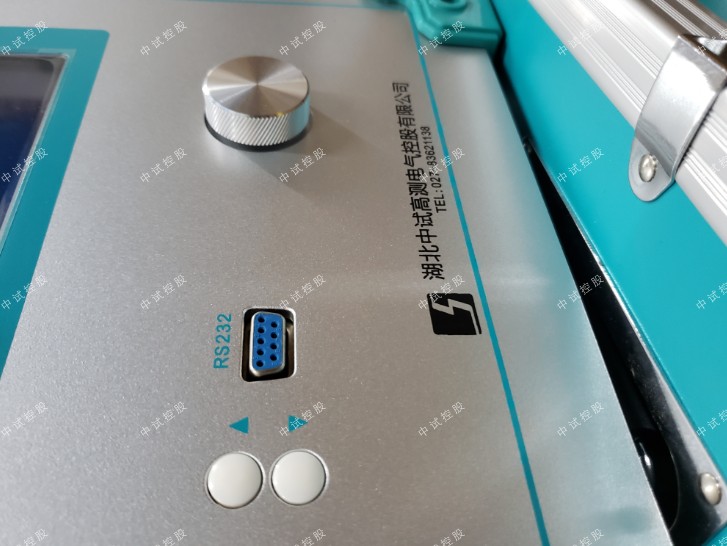

整机模块化设计,进行了大量的优化设计和工艺改进,更加小型化、轻型化,易操作、易维护。
六相微机继电保护测试仪:该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试,智能化程度高,测试准确。
能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波,具有失真告警、录波数据回放输出等功能,是确保发电厂、变电站及线路安全运行的重要测试仪器。
智能变电站继保数模化测试系统,符合以下主要标准: DL/T 860 系列标准《变电站通信网络和系统》; DL/T 624-2010《继电保护微机型试验装置技术条件》; GBT 7261-2008 《继电保护和安全自动装置基本试验方法》;
IEC 60255-24:2001:《电气继电器第24部分:电力系统暂态数据交换的通用格式》;智能变电站继保数模化测试系统测试仪采用工程化的管理方案对试验进行管理,1个工程可以仅包含1个试验项目,也可以包含整个变电站的测试项目;
工程管理采用保护设备、保护类型、试验点的三层模式对试验进行管理,结构非常清晰;支持模拟量的输出,且可以同时进行模拟量的输出及GOOSE报文的收发;
提供了多种方式配置SV、GOOSE报文,包括手动设置、网络侦测、导入SCL文件;光数字报文的收发光口配置十分灵活,同1个光口可以发送多个SV、GOOSE报文,同1个SV、GOOSE报文可以通过多个光口发送。
产品特点 智能测试模块 支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率。
自动测试 具备就地化保护及数字式保护自动测试功能,可一键完成单个保护装置所有的测试项目。
数字量/模拟量输出 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试,也可对模拟的保护、发变组等装置进行测试。相变压器等;
额定参数
? 交流电流输出
6相电流输出时每相输出(有效值) 0~30A
输出精度 ≤0.5A ±2mA
>0.5A 0.1%
3相电流输出时每相输出(有效值) 0~60A
6相并联电流输出(有效值) 0~180A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 400VA
6相并联电流最大输出时允许工作时间 10s
频率范围(基波) 0~1000Hz
谐波次数 1~20 次
? 直流电流输出
电流输出 0~±10A / 每相 ,0~±60A / 6并 输出精度 0.5级
最大输出负载电压 20V
? 交流电压输出
相电压输出(有效值) 0~120V 输出精度 0.1级
线电压输出(有效值) 0~240V
相电压 / 线电压输出功 80VA / 100VA
频率范围(基波) 0~1000Hz
谐波次数 1~20次
? 直流电压输出
相电压输出幅值 0~±160V 输出精度 0.5级
线电压输出幅值 0~±320V
相电压/ 线电压输出功率 70VA / 140VA
? 开关量
10路开关量输入
空接点 1~20mA,24V
电位接点接入 “0”:0 ~ +6V; “1”:+11 V ~ +250 V
8对开关量输出 DC:220 V/0.2 A;AC:220 V/0.5 A
? 时间测量范围
0.1ms ~ 9999s , 测量精度 <0.1mS
? 体积重量
480×360×200mm3 ,19kg
在继电保护的整定计算中,一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时,系统的等值阻抗小,通过保护装置的短路电流为大的运行方式。
小的运行方式是指在上述同样的短路情况下,系统等值阻抗大,通过保护装置的短路电流为小的运行方式。
近后备保护的优点是能可*地起到后备作用,动作迅速,在结构复杂的电网中能够实现选择性的后备作用。
独创动态跟踪技术,采用高性能DSP、FPGA、24位DA和高精度线性功放技术,输出每周波1600点的高精度波形
能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形,使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度,对超高压继电保护测试工作的准确性具有特别重要的意义。
参考标准:GB/T 7261-2016,DL/T 624-2010
测试软件采用Windows界面,功能齐全,界面友好,能完成各种继电保护装置的全面测试,自动生成试验数据库和试验报告,图文并茂,使用方便,是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。
中试控股技术博士为您解答:何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护,当保护A拒绝动作时,由保护B动作于跳闸。当断路器拒绝动作时,保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。
本测试项目专门用于检查线路保护的自动重合闸与后加速的动作情况。重合前与重合后的故障类型、短路电流和短路阻抗均可以不同,可以真实模拟电力系统中实际的多重故障情况。
重合前故障的“最大故障时间”应大于设置的短路电流或短路阻抗对应的保护段的整定动作时间,重合后故障的“最大故障时间” 应大于设置的短路电流或短路阻抗对应的加速保护段的加速延时。“重合闸等待时间”应大于重合闸整定时间。
如果需要测试检同期或检无压重合闸的情况,则需要将UX设置为线路抽取电压,并正确设置抽取电压相、开关断开情况下的电压值、电压角差等。详细内容见前述的“UX输出”部分说明。
注意:
线路抽取电压不论是相电压还是线电压,一般都应该在正常状态时是100V。
? 非全相零序保护定值校验
该测试项目用于测试非全相运行状态下,非全相零序保护的动作定值。在分相跳闸情况下,出现第一次单相故障时,保护跳开单相开关且尚未重合,线路允许断时间内两相运行。在此非全相运行状态下又出现发生第二次故障,此时由“非全相零序保护”(又称“不灵敏零序保护”)动作跳开三相开关。这里第一次故障和第二次故障都是单相接地故障,并且前后两次的故障相别不同,如右图所示:
第二次故障的出现时刻可以设定。可选择从第一次跳闸后起算何时出现,也可设定从第一次故障开始时起算何时出现。设定时刻到将自动输出第二次故障。若保护的重合闸功能未退出,则该时刻应设置为重合闸时间未到时。
0.95倍与1.05倍的整定倍数是针对第二次故障时“非全相零序定值”的。所以窗口中的“不灵敏零序定值”必须依照保护实际的整定值设置。第二次故障的“最大故障时间”应大于非全相零序保护的“整定动作时间”。
? 工频变化量阻抗元件定值校验
该测试项目用于测试工频变化量阻抗继电器的动作行为,可对某些线路保护的工频变化量距离保护的定值进行校验,如右图所示。
M的值默认情况下有0.9和1.1两种设置,一般地,M=0.9时,保护应可靠不动作,M=1.1时,保护应可靠动作。设置M=1.2时,可以测出保护的动作时间。点击界面中“提示”按钮可以获得更多提示。
“短路电流”参数应设置得大一些,建议10~20A,因为短路电流太小,根据上述公式计算出来的电压可能为负值。试验时,“距离保护”压板应投入。
选择“正向”或“反向”,可测试保护的方向性。
? 最大灵敏角测试
该测试专门用于测试距离保护的“最灵敏阻抗角”。按传统方法进行,阻抗角变化始值、终值设置应分别设置在保护的两动作边界外,且包含最大灵敏角。因为测试点很多,若不知道保护实际动作的边界整定值,为节约时间,在第一次测试时将变化步长设置得大一些,可以测试出大概的边界。然后将阻抗角变化始值、终值设置在已知的两边界附近,并且给定一个合适的变化步长就可以测出精度符合要求的最大灵敏角。
第二节 试验指导
? 重合闸及后加速
“重合闸及后加速”试验是线路保护中的一个基本试验,常常用来做开关整组传动试验,用“继保”测试仪做“重合闸及后加速”试验时,应注意以下几点:
? 做好重合准备。一方面在保护的控制字中,重合闸功能应投入,也即“重合闸停用”软压板应退;另一方面,检查充电指示灯,或设置故障前时间足够长,保证重合闸充电完成。
? 保护要有后加速功能投入,例如,在控制字中设置“距离II段后加速”。
? 测试时,时间参数应设置正确。重合前的最大故障时间应大于所允许的那段保护的跳闸时间0.2s及以上;重合后的第二次故障最大保持时间应大于所允许的那段后加速保护的动作时间0.2s及以上;从保护跳闸到重合闸动作合闸,其间有一个重合闸等待时间,这个时间应大于保护固有的或整定的重合闸等待时间0.2s及以上。如果上述时间试验前拿不准,可将它们都设置得足够大,比如3 s。这样就能有足够时间让保护动作。
第十六章 阻抗特性
本测试模块主要是针对距离保护的动作特性,搜索其阻抗动作边界。可以搜索出圆特性、多边形特性、弧形以及直线等各种特性的阻抗动作边界。本测试模块提供了“单向搜索”和“双向搜索”两种不同的搜索方式。如下图所示:
? 可搜索圆、多变形,及其它阻抗特性图
? 依提示设定定参数,由软件能画出大概的图形,方便与搜索的图形对照
