中试控股技术研究院鲁工为您讲解：六相电流、六相电压继保测试仪

ZSJB-9600六相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

六相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

智能变电站继保数模化测试系统，符合以下主要标准： DL/T 860 系列标准《变电站通信网络和系统》； DL/T 624-2010《继电保护微机型试验装置技术条件》； GBT 7261-2008 《继电保护和安全自动装置基本试验方法》；

IEC 60255-24:2001：《电气继电器第24部分：电力系统暂态数据交换的通用格式》；智能变电站继保数模化测试系统测试仪采用工程化的管理方案对试验进行管理，1个工程可以仅包含1个试验项目，也可以包含整个变电站的测试项目；

工程管理采用保护设备、保护类型、试验点的三层模式对试验进行管理，结构非常清晰；支持模拟量的输出，且可以同时进行模拟量的输出及GOOSE报文的收发；

提供了多种方式配置SV、GOOSE报文，包括手动设置、网络侦测、导入SCL文件；光数字报文的收发光口配置十分灵活，同1个光口可以发送多个SV、GOOSE报文，同1个SV、GOOSE报文可以通过多个光口发送。

产品特点 智能测试模块 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

自动测试 具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。

数字量/模拟量输出 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试。相变压器等；

额定参数

?  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                                      400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                                 0～1000Hz

谐波次数                        1～20 次

?  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                           20V

?  交流电压输出

相电压输出（有效值）                                 0～120V    输出精度   0.1级

线电压输出（有效值）                                 0～240V

相电压 / 线电压输出功                                80VA / 100VA

频率范围（基波）                                           0～1000Hz

谐波次数                                                             1～20次

?  直流电压输出

相电压输出幅值                                                         0～±160V    输出精度   0.5级

线电压输出幅值                                                         0～±320V

相电压/ 线电压输出功率                                       70VA / 140VA

?  开关量

10路开关量输入

空接点                                             1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

?  体积重量

480×360×200mm3 ，19kg

在继电保护的整定计算中，一般都要考虑电力系统的大与小运行方式。大运行方式是指在被保护对象末端短路时，系统的等值阻抗小，通过保护装置的短路电流为大的运行方式。

小的运行方式是指在上述同样的短路情况下，系统等值阻抗大，通过保护装置的短路电流为小的运行方式。
中试控股技术博士为您解答：何谓近后备保护?近后备保护的优点是什么?
近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可*地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

当频率下滑速率太快，df/dt大于保护的滑差闭锁定值时，保护闭锁不动作；df/dt小于滑差闭锁定值时，保护解除闭锁允许动作。若保护先在闭锁状态，则保护从闭锁状态到解除闭锁需要一定的时间，所以“频率下滑前延时”应设置得足够大，比如5s。同时，由于低频保护有一定的动作延时，所以终止频率应设置得比保护整定的动作频率要小，比如47Hz。否则下滑时间不够可能不会动作。其它参数的意义及设置方法请参考上文“低频保护”。

? 低电压闭锁低频

与上述“滑差闭锁”不同的是，这里是在线电压低于保护整定的闭锁电压值时，低频保护闭锁。参数的设置方法请参考上文“低频保护”和“滑差闭锁”中的说明。

? 功率方向

该项目能正确、快速地测试出功率方向保护的两个动作边界，记录边界角并自动计算出最大灵敏角。考虑到现场试验时，一些试验人员对保护最大灵敏角的正、负难以区分，所以软件对这里最大灵敏角的整定值输入采用了模糊技术，假设保护的最大灵敏角是―45°，无论试验人员输入－45°还是＋45°，都不会影响正常的试验。参数设置对话框如右图所示。

本项目也是分三相依次进行测试的，试验相可以单选也可以同时选。当对某一相进行测试时，仅该相有电流输出，其它相电流为零。

?  试验间断时间

为了适应某些需“突变量启动”的保护的试验要求，特设置了该参数。当其为非0值时，试验的基本过程是：输出正常态电压电流（电压为额定值，电流为0），维持至“故障前延时”结束——输出预设的故障态电压电流，维持至“最大故障时间”结束——停止输出，至“试验间断时间”结束——再次输出正常态电压电流，维持至“故障前延时”结束——突变输出另一状态的故障电压电流，至“最大故障时间”结束——停止输出，至“试验间断时间”结束。如此循环输出，至测试出保护的一条动作边界。

?  90°接线线电压

本软件只能测试按90°方式接线的功率方向保护。当测试A相时，电流只有IA有输出，其它相电流为0；电压只有UB、UC有输出，其它相电压为0。并且，电流IA的幅值等于所设置的“试验相电流”，线电压UBC的幅值等于所设置的“90°接线线电压”。

?  角度分别率

该参数决定测试的精度。当软件检测到两次输出的电流角度差值小于“角度分辨率”时，即自动停止输出结束试验。一般按默认值1°设置。

附录1：  外接电脑串行通信口的设置

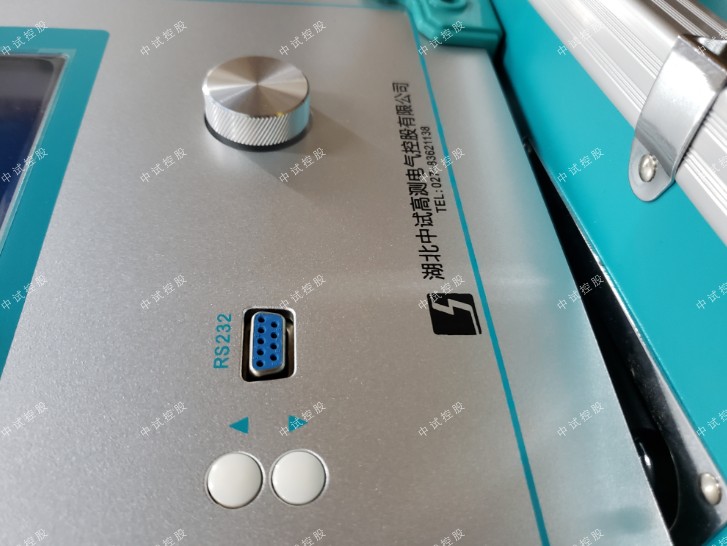

“继保”系列测试仪都可以单机操作，也可以通过外接电脑进行联机操作。外接电脑操作时，需电脑有RS232串行通信口，并且该串口设置为COM1口。然后用厂家配送的专用通信线将电脑和测试仪连接起来。下面浅谈测试仪与电脑通信以及串口的设置方法。

台式电脑自身一般有两个串口，并且其中一个也定义为COM1了。所以由台式电脑与测试仪通信时，只需用专用通信线将电脑和测试仪连接起来即可。但笔记本电脑现大多已没有串口，在无串口或串口没有设置为COM1的电脑上运行新的测试软件，一般会出现如下出错提示：

那么，就需要将笔记本电脑的USB口转换为RS232串行通信口。要实现通信，必须将一根“USB→串口”的转接线与厂家配送的专用通信线连接起来。以Windows 2000操作系统为例，USB口的设置方法如下：

?  将“USB→串口”转接线自带的驱动光盘放入光驱，并将转接线的USB接口端插入笔记本的某个USB口，此时系统将检测到有新硬件，并请求安装驱动程序；

?  驱动光盘放入光驱后，电脑一般会自动播放，如果没有，或右键点击光驱磁盘，从弹出的菜单中选择“自动播放”，从打开的产品图片中确认即将安装的转接线的驱动程序在哪个文件夹中，比如为“USB1.1 TO RS232 Cable”文件夹；

?  按系统的引导，安装驱动程序。指向目录：＼USB1.1 TO RS232 Cable ＼PC Driver＼ser2pl.sys ；

至此，该转接线的驱动程序已安装完毕，下一步设置端口为COM1口。步骤如下：

?  将转接线的USB接口端仍然插入笔记本的那个USB口后，鼠标右击桌面上的“我的电脑”图标，从菜弹中选择“属性”，弹出“系统特性”对话框。

?  点击“硬件”页面的“设备管理器”按钮，从弹出的对话框中选择“端口（COM和LPT）”，当驱动程序安装成功后，端口下的目录如右图所示：

?  从右图中可以看出，该端口被默认为COM3，应将其改为COM1。在Prolific USB-to-serial Bridge（COM3）上双击鼠标，或右键点击，从菜单中选择“属性”；

?  在弹出的对话框中的“端口设置”页中，一般选择“每秒位数”19200，如右图所示：然后按下“高级”按钮；

?  从弹出的对话框中选择端口号为COM1。有时会发现，其下拉菜单中显示：COM1（使用中）。这无妨，仍然选择COM1。

?  一步步点击“确认”按钮，则端口设置完成。可以按上面的步骤再查看上图中Prolific USB-to-serial Bridge端口是否已经改为COM1了。如果还没有，可以重新启动电脑以完成。

至此，全部的设置工作已经完成。使用时必须注意：如果笔记本中有多个USB口，则只有刚才所插的那个安装了驱动程序，所以使用时也只能插这个口，其它USB口无效。

正确的接线是：笔记本电脑（USB口）——转接线的USB端——转接线的串口端（公口）——专用通信线的母口——专用通信线的公口——测试仪（母口）。

对于ZSJB-730B 等型号的测试仪，通信前必须按下“外接PC”按钮，使其进入通信状态。正确接线后，在电脑中打开测试模块软件，按下“开始”键后，即可发现测试仪的电流开路指示灯亮，说明通信成功。
