中试控股技术研究院鲁工为您讲解：大型容量试验仪

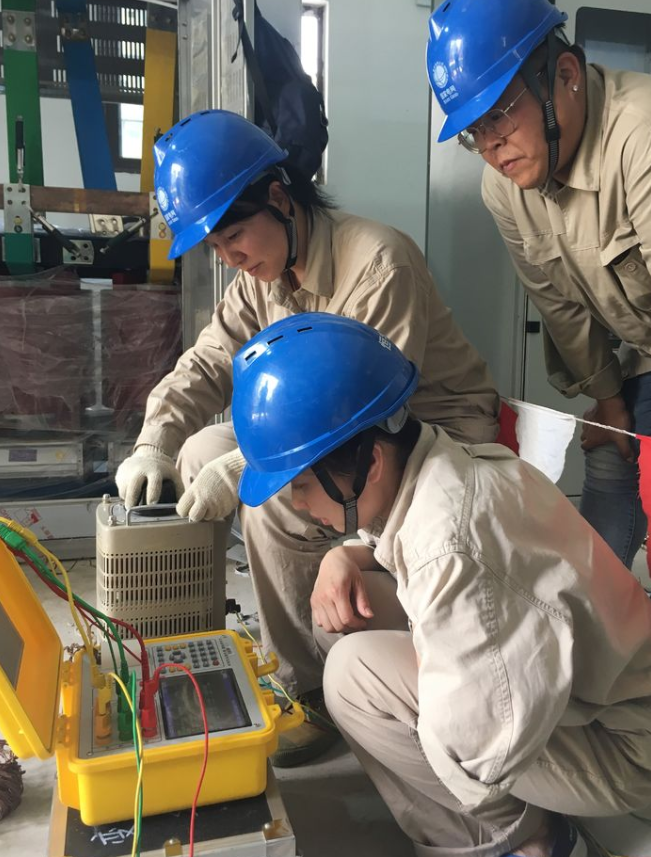

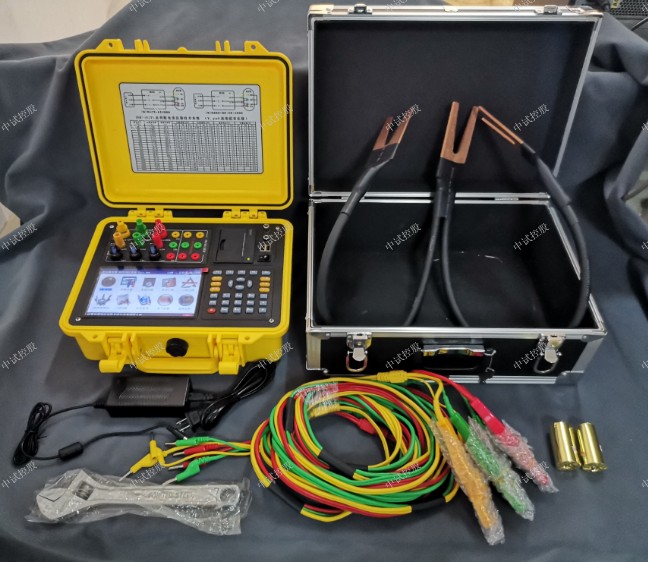

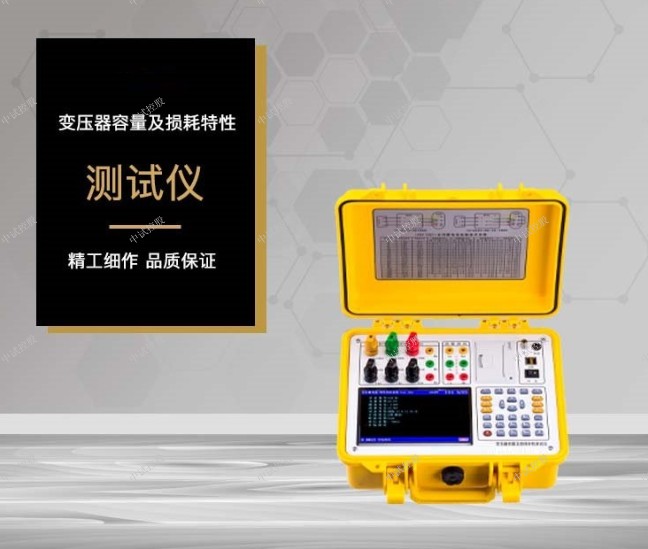

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

变压器额定电流计算：

变压器额定电流 I1N/I2N，单位为A、kA。是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。

变压器额定电流计算公式 对单相变压器：I1N = SN/ U1N I2N = SN / U2N 对三相变压器：I1N=SN/［sqrt（3）U1N］ I2N=SN/［sqrt（3）U2N］

U1N为正常运行时一次侧应加的电压。U2N为一次侧加额定电压、二次侧处于空载时的电压。单位为V。相变压器中，额定电压指的是线电压。

SN为变压器额定容量，单位为VA、kVA、MVA，N为变压器的视在功率。通常把变压器一、二次侧的额定容量设计为 。

I1N为正常运行时一次侧变压器额定电流。I2N为一次侧变压器额定电流。单位为A。

250KVA有效使用功率等于百分之八十，250KVA等于200KW 变压器二次侧电流=变压器额定容量*1.44。

例如：100KVA变压器二次侧电流

I=100*1.44=144（A）

各种容量变压器高低压侧额定电流的数据（包括20、30、50、80、100、160、200、250、315、400KVA等）

变压器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA

高压侧电流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4

低压侧电流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知变压器容量，求其各电压等级侧额定电流。口诀a ：

容量除以电压值，其商乘六除以十。

技术指标

1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

注意事项
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。
7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。
8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
9．当仪器需要充电时，一定要关掉工作电源（按下“O”为关），插上电源线，充电指示的黄灯开始闪烁，说明充电进入正常状态。
10．当测试500kVA或630kVA的变压器时，必须要对参比容量进行设置，因为500和630的变压器处于阻抗电压变换区，容量有交叉的可能性，为了避免误判，必须对此参量进行设置。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

中试控股电力讲解变压器的油位是与油温相对应的,生产厂家应提供油位与温度曲线.当油位与油温不符合油位-温度曲线时,则油位异常.500kV变压器一般采用带有隔膜或胶囊的油枕,用指针式油位计反映油位.在下列情况下会出现油位异常现象:



    (1) 指针式油位计出现卡针等故障;



    (2) 隔膜或胶囊下面储积有气体,使隔膜或胶囊高于实际油位;



    (3) 呼吸器堵塞,使油位下降时空气不能进入,油位指示将偏高;



    (4) 胶囊或隔膜破裂,使油进入胶囊或隔膜以上的空间,油位计指示可能偏低;



    (5) 温度计指示不准确;



    (6) 变压器漏油使油量减少.



    发现变压器油位异常,应迅速查明原因,并视具体情况进行处理.特别是当油位指示超过满刻度或将到0刻度时,应立即确认故障原因及时处理,同时应监视变压器的运行状态,出现异常情况,立即采取措施.主变油位可通过油位与油温的关系曲线来判断,并通过油位表的微动开关发出油位高或低的信号.



    (7) 若发现油位异常指示时,应检查油箱呼吸器是否堵塞,有无漏油现象;查明原因汇报调度及有关领导.



    (8) 若油位异常降低是由主变漏油引起,需迅速采取防止漏油措施,并立即通知有关部门安排处理.如大量漏油使油位显著降低时,禁止将重瓦斯改信号.



    (9) 若油位因温度上升而逐渐上升,若最高油温时的油位可能高出油位指示并经分析不是假油位,则应放油至适当的高度以免溢出.应由检修单位处理 .   在电力测试领域为检验分接开关安装质量,准确判定变压器有载分接开关准动作特性,降低变压器分接开关事故,排除由于测试技术上不适应对无缺陷分接开关的误判断,科研部门投入一定力量研发变压器有载分接开关动作特性带绕组交流测试技术.钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,因为该仪表测量的是接地体电阻和接地引线电阻的综合值.

 ?
