中试控股技术研究院鲁工为您讲解：变压器容量测试仪（400000kVA）

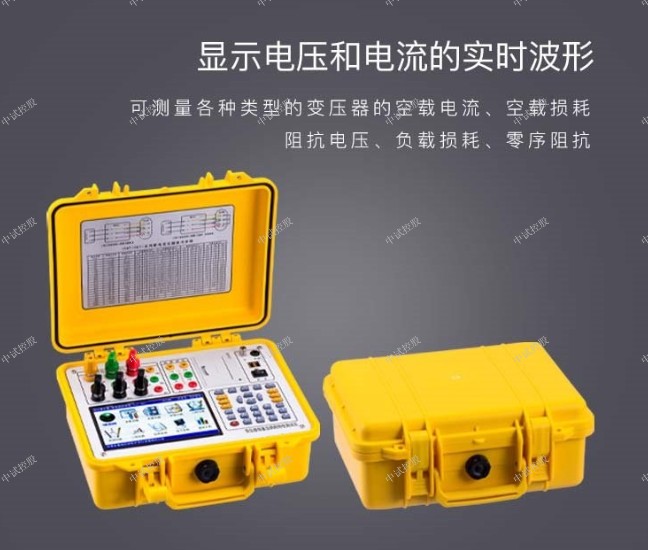

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

技术指标

1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

变压器容量如何计算及选？
1、平时选用配电变压器时，如果把容量选择过大，那么就会形成“大马拉小车”的现象，这样不仅仅是增加了设备投资，而且还会使变压器长期处于一个空载的状态，使无功损失增加；如果变压器容量选择过小，将会使变压器长期处与过负荷状态，易烧毁变压器，不管是自耦变压器还是三相变压器，都是一样的。因此，正确选变压器容量是电网降损节能的重要措施之一，在实际应用中，们可以根据以下的简便方法来选变压器容量。
2、们应该坚持着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5~0.6之间效率最高，而在此时变压器的容量称为经济容量。但是负载如果比较稳定，那么连续生产的情况可按经济容量选择变压器容量。
3、根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器，它适宜于负荷季节性变化明显的地点使用。

对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母）按最大负荷配置，另一台（次）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，也可采用母子变或变压器并列运行的供电方式。

在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器的容量，一般电动机的启动电流是额定电流的四到七倍，变压器应能承受住这种冲击，直接启动的电动机中最大的一台的容量，一般不应超过变压器容量的百分之三十左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，减少电能损失。
4、对于供电照明、农副业产品加工等综合用电变压器容量的选，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的一点二五倍用变压器的容量，总之，们在选变压器容量的时候应该需要注意。

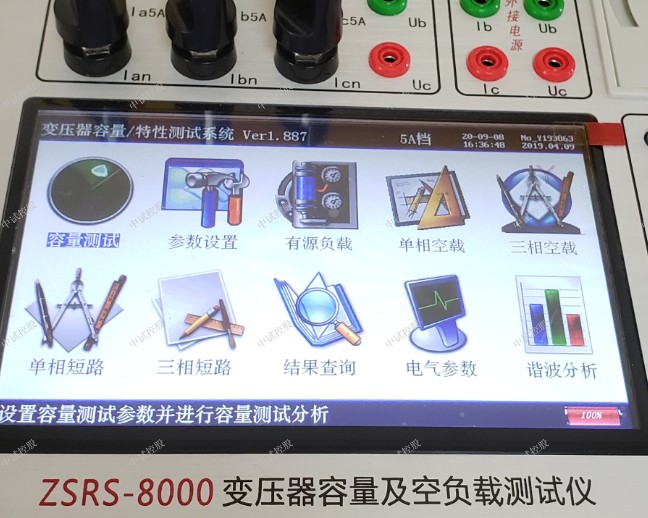

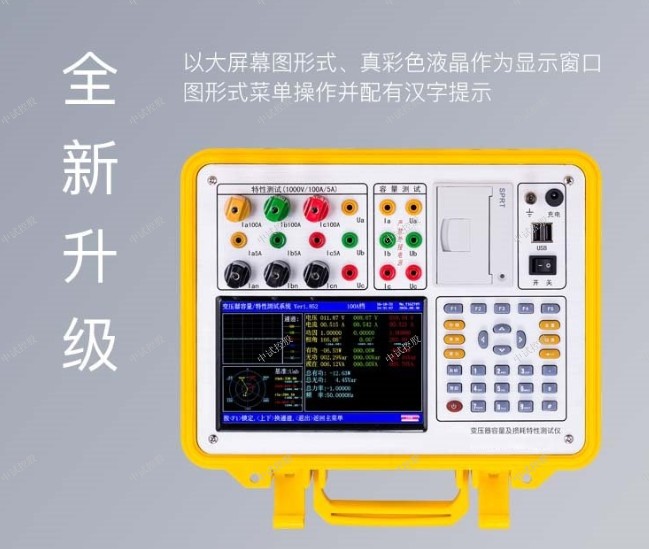

上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、RS232通讯接口、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

      常见的引起直流电阻不平衡的主要原因有以下几种：分接开关接触不良；套管下部桩头连接松动；引线脱焊；绕组脱焊；层、匝间短路。

      经过多次转换无载分接开关再进行测量，以及打开B相套管将帽直接在B相穿缆引线鼻子处测量，测量结果均未发生变化。对有载调压开关吊芯检查，也未发现异常。因变压器并无瓦斯信号，我们对变压器油取样做了气相色谱分析试验，结果如表3：

测量时间：2002年6月5日（单位：μL/L）

   总烃、乙炔、氢气三项主要指标未见任何异常。

       为了弄清不平衡系数超标的原因，决定将变压器油放掉，进入器身检查。进入器身后，对变压器分接开关、绕组引线、绕组焊接点进行检查，没有发现问题。然后对绕组进行分段测量，以确定故障点。测量结果如表4：

测量时间：2002年6月10日—7日

       由表4的结果判断，调变B相基本绕组发生故障，微机继电保护测试仪总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。决定对变压器进行吊芯，在基本绕组吊出后，检查发现B相线圈下端铜线已严重烧损，受损处有明显的铜熔化痕迹，基本绕组与公共绕组之间两层0.6mm的绝缘纸板内层烧穿一周，另一层有明显烧糊的痕迹。更换上新的基本线圈后再测量三相直流电阻，分别为0.992Ω、0.978Ω、0.986Ω，符合要求。

       2 故障原因的分析

        由色谱分析的结果（表3）看，其中CO、CO2的指标偏高，说明变压器存在固体绝缘材料分解现象。CO、CO2是油纸绝缘系统中固体材料分解的特征气体，反映了变压器中固体绝缘材料的老化情况。大型变压器发生低温过热性故障时，因温度不高，所以油分解不剧烈，因此烃类气体含量不高，而CO、CO2含量变化较大，但此故障不会导致线圈烧损。

        当变压器受到雷击或带负荷分断开关时会引起线圈受损。4#整流变压器自投运以来避雷器动作计数器未动作，经多次试验证实该计数器正常；在操作中我们严格遵守操作规程，仅有几次紧急停电。

        4#整流变压器自98年12月15日投运以来，一直在额定容量的50%--75%之间运行，且上层油温不高于70℃，但从被烧线圈的铜熔化痕迹及两层绝缘纸板的烧损程度来看，可以断定该处产生过高温。在查找4#整流变压器历史资料的过程中，我们在其制作、安装的总结材料上未发现问题，但在《整流变压器制造监理总结》中发现，对导线质量的评论特别强调仅为“合格”。这说明该故障与导线质量有直接关系。

中试控股技术博士为您解答：短路阻抗直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。

直流偏磁当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使地电位发生变化，造成直流电流流入变压器原边绕组，使换流变压器发生直流偏磁，工作点偏移。如果此直流电流过大，会导致换流变压器铁心饱和，同时损耗和温升也将增加。因此，要配置相应的保护防止这种情况下对换流变压器造成的损坏。
