中试控股技术研究院鲁工为您讲解：干式配变变压器以铝代铜材质鉴别仪

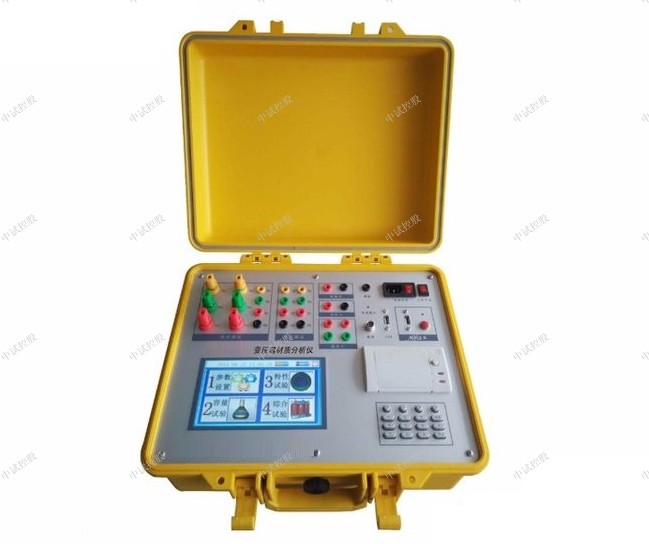

ZSCZ-8900变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

变压器材质分析仪：多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。
本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

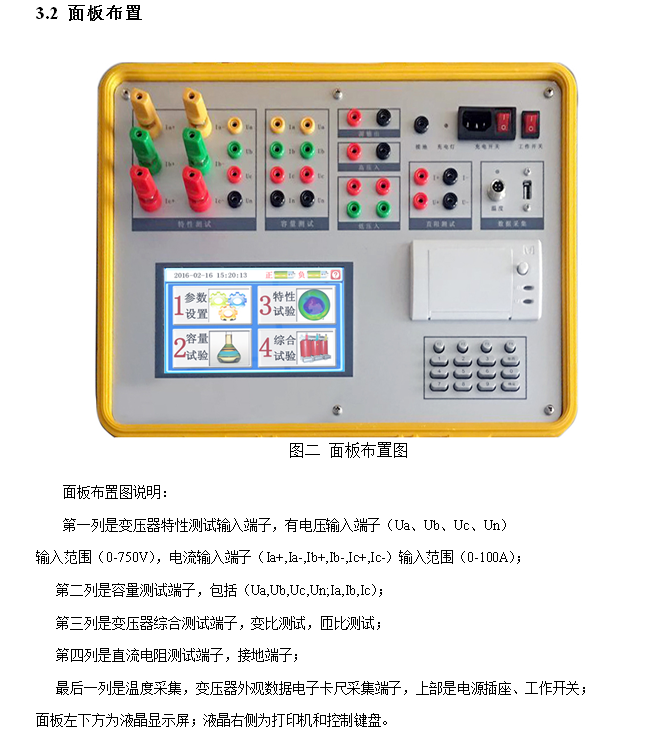

ZSCZ-8900变压器材质分析仪主菜单变压器试验术语与定义
本仪器所遵循的国家相关标准有：
《GB 1094.1-2013 电力变压器 第1部分：总则》
《GB 1094.5-2008 电力变压器 第5部分：承受短路的能力》
《GB/T6451-2008 三相油浸式电力变压器技术参数和要求》
《JBT 10318-2002 油浸式非晶合金铁心配电变压器 技术参数和要求》
《GB/T 10228-2008  干式电力变压器技术参数和要求》
《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》
《JB/T 3837-2010变压器类产品型号编制方法》
三瓦特法负载测试
三瓦特法负载测试，是指采用三相四线的模式将电源、本仪器、待测试变压器连接起来进行的负载测试。其测试过程中反映的各相中间数据，可以作为变压器各相铁芯、绕组的参考数据。
测试界面将显示a、b、c三相的电压(Ua、Ub、Uc)、电流(Ia、Ib、Ic)、有功损耗(Pa、Pb、Pc)、Uab、Ubc、Uca等参数。结果显示的是校正后的阻抗电压Uk(xx℃)、负载损耗Pk(xx℃)和未做温度校正的Uk、Pk。此处的校正是指非额定电流下负载试验所测得的负载电压和负载损耗，校正到额定电流下，同时温度校正到标准试验条件下(如75℃)的数值。
当测试过程中，短路电流达到被测变压器的额定电流时，仪器将自动锁存结果。一旦测试结果被锁存，就可以将测试电源停掉。在测试过程中，通过点击“锁存”键也可以临时锁存测试结果。

ZSCZ-8900变压器材质分析仪技术参数
1、内置电源输出范围
   电压：0～10V
   电流：0～10A
2、特性通道测试量程及精度
   电压量程：AC 750V。精度，±0.2%（F.S）±1个字
   电流量程：AC 100A。精度，±0.2%（F.S）±1个字
3、直阻测试量程
0.001Ω-0.1Ω        （10A）
0.03Ω-1Ω           （5A）
0.06Ω-5Ω           （1A）
0.1Ω-50Ω           （200mA）
0.3Ω-200Ω          （40mA）
100Ω-100kΩ         （<5mA)
4、直阻测试准确度
0.2%±2μΩ
5、分辨率
   0.1μΩ
6、功率及其他指标测量精度
   功率：   ±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
   空（负）载损耗测量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试范围
       6.3~125000KVA
8、工作温度
   -20℃～+60℃
9、充电器电源要求
    市电 AC160V～265V
10、绝缘度
  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
  ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟
11、体积
    40cm×30cm×19cm
12、重量
    5㎏

两瓦特法负载测试
两瓦特法负载测试，是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行负载测试。
测试界面将将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果显示的是校正后的阻抗电压Uk(xx℃)、负载损耗Pk(xx℃)和未做温度校正的Uk、Pk。此处的校正是指非额定电流下负载试验所测得的负载电压和负载损耗，校正到额定电流下，同时温度校正到标准试验条件下(如75℃)的数值。
当测试过程中，短路电流达到被测变压器的额定电流时，仪器将自动锁存结果。一旦测试结果被锁存，就可以将测试电源停掉。在测试过程中，通过点击“锁存”键也可以临时锁存测试结果。
内置三相电源法负载测试
“内置三相电源法负载测试”方式是采用仪器内置三相电源作为测试电源，其他接线方法与“变压器容量测试”完全相同。
“内置三相电源法负载测试”与“三瓦特法负载测试”的功能基本相同，所不同的就是测试电源选取的方式，“内置三相电源法负载测试”方式是采用仪器内置三相电源作为测试电源。而“三瓦特法负载测试”方式采用的是外置电源作为测试电源。具体接线方法请参考后面的详细描述。
测试并显示的内容与“三瓦特法负载测试”都是相同。不再重复描述。

ZSCZ-8900变压器材质分析仪可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

ZSCZ-8900变压器材质分析仪变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

ZSCZ-8900变压器材质分析仪直阻测试提供6档输出电流选择，最大可以输出10A电流。

众所周知，进行电力变压器的电气高压试验是具有一定的危险性，因此工作人员必须要做好前期的准备工作，采取合理手段对事故进行预防，如此才能确保试验人员的安全，获得真实可靠的试验结果。

首先，是要准备好相关的数据信息资料。例如，工作人员可以准备前人高压试验的数据和成果文献资料、准备预试验时存在的问题和建议要点资料等。

第二是工作人员应当提前对变压器设备自身的安全条件以及技术性问题进行安全审查工作，如此才能有效提升数据和试验拟合的一致度。

第三是准备的电源设备。从以往的高压试验便可以得知，试验所应用到的电源设备皆是大容量的，因此工作人员应当根据试验条件选择合适的电源设备，同时确保空气开关能够满足试验条件。

另外，由于大容量电源设备的二次电流相对较高，所以应当合理设置电源设备低压侧的线截面，如此才不会令二次电流在应用过程中产生过度发热现象。

第四是再用测量仪测量实验室温度和湿度情况式，若是发现温度与湿度都超过试验合理范围，则禁止实验人员展开电气高压试验。

通常情况下，由于各个设备在试验过程中，对于温度条件的要求是不相同的， 因此便要求工作人员一句绕组周边的油温情况来进行数据读取工作。

后是要对高压试验的性质展开分析，若是进行的试验属于耐压型的试验，则工作人员应该根据被测量变压器设备的实际容量情况，来综合分析试验的升压变压器容量，同时展开合理控制。

需要特意指出的是，若是电压值过小，则在施压操作中，由于受到电流外泄的影响，则会导致电压数值会不断减小，从而影响到后试验数据的准确性。

试验的关键要点

首先是在进行接线处理工作过程中，工作人员应当根据事先设定好的执行方案严格进行，不可根据个人意愿来处理接线工作。

其次是在高压试验工作的前期阶段，工作人员应当对每一个部分所组成的接线展开细致分析，督促检查工作的公正性与全面性，如此才能在一定程度上确保接线的接触性。

另外，在高压试验工作阶段，工作人员也应当尽可能提升试验仪器的金属外壳接地的可靠性能。然后若是在高压试验阶段，需要应用到调压器设备，则工作人员应当注重其是否处于“零”的状态。

而在使用调压器设备时，工作人员应当均匀转动设备手柄部分，做到缓慢升压，与此同时进行运转和仪表指示变化情况的记录工作。

后，在高压试验完成后，工作人员必须要将调压器设备的电压值调整到开始的“零”状态，同时切断供电电源。

数据的分析

众所周知，电力变压器的电气高压试验的种类较多，而展开不同试验也会获得不相同的数据信息。所以， 当工作人员在细致分析试验数据信息时，必须要确保分析工作的可靠性与科学性。

若是在高压试验过程中，变压器设备发出“滴滴”的声音，则工作人员需要对声音特性进行分析。

例如，将设备的电压值，缓慢升高到试验的试验标准时，如果存在“滴滴” 声音的出现，但是仪器指示表却不发生任何改变，则工作人员可以采取降低电压值的方式，以此来确保试验工作的有序进行。变压器检修过程中常见问题和解决办法

在新时代背景下，人们的生活水平不断提高，对生活质量的要求越来越高，同时社会的各行各业均得到了快速进步，因此人们的生产生活用电量持续上升，对我国电力企业提出了更高的要求。为满足电力行业快速发展的需求，必须提高电力系统的稳定性与安全性，其中的一项重要工作就是对变压器进行有效的检修与维护。变压器由于受到基础材料质量和制造技术水平等因素的影响，常常会出现一些问题，因此必须采取有效的措施，解决检修过程中出现的问题，从而保障变压器的正常工作。
