中试控股技术研究院鲁工为您讲解：干式配变变压器高压侧线包材质试验仪

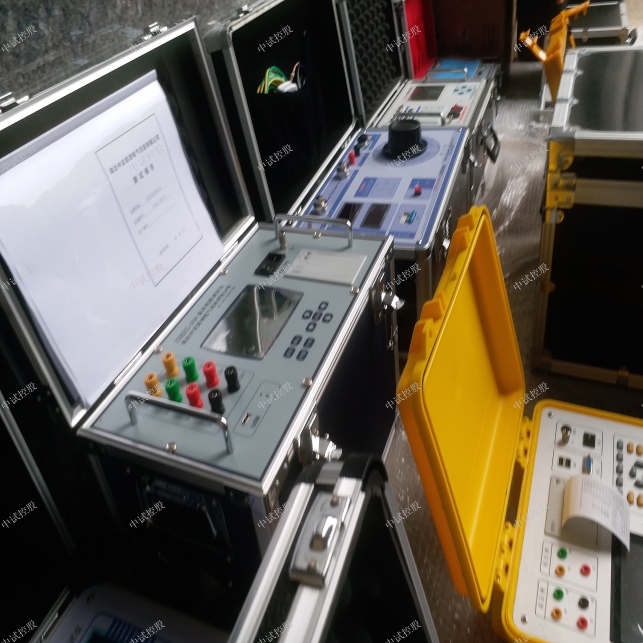

ZSCZ-8900变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

变压器材质分析仪：多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。
本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

ZSCZ-8900变压器材质分析仪注意事项
1、测试线的连接方法请务必按使用说明的要求进行操作，否则可能会影响测试结果。
2、测试接线必须在被测试线路接地的情况下进行，防止感应电压触电。
3、请保证所测电压、电流满足本仪器的测试量程。当超出本仪器测试量程时，请外接电压、电流互感器，来扩大量程范围，否则测试结果将无效。
4、容量测试、有源负载测试、负载测试时，非加压侧的短接请务必保持良好，否则将会影响测试结果。
5、做负载测试时，高压或低压侧出线套管如装有电流互感器时，测试前请务必将电流互感器的二次绕组进行良好短。
6、直阻在测量无载调压变压器倒分接线前一定要等放电结束后，报警停止，方可切换接点。
7、直阻拆线前，一定要等放电结束后，报警声停止，关闭电源后，再进行拆线。
8、直阻选择电流时要参考技术参数内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差，欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择合适的量程进行测试。
9、测试之前一定要认真检查设置的参数是否正确。
技术参数
1、内置电源输出范围
   电压：0～10V
   电流：0～10A
2、特性通道测试量程及精度
   电压量程：AC 750V。精度，±0.2%（F.S）±1个字
   电流量程：AC 100A。精度，±0.2%（F.S）±1个字
3、直阻测试量程
0.001Ω-0.1Ω        （10A）
0.03Ω-1Ω           （5A）
0.06Ω-5Ω           （1A）
0.1Ω-50Ω           （200mA）
0.3Ω-200Ω          （40mA）
100Ω-100kΩ         （<5mA)
4、直阻测试准确度
0.2%±2μΩ
5、分辨率
   0.1μΩ
6、功率及其他指标测量精度
   功率：   ±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
   空（负）载损耗测量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试范围
       6.3~125000KVA
8、工作温度
   -20℃～+60℃
9、充电器电源要求
    市电 AC160V～265V
10、绝缘度
  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
  ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟
11、体积
    40cm×30cm×19cm
12、重量
    5㎏
存储数据浏览界面
数据管理界面可以对历史保存数据进行翻阅、打印、删除等操作。并且可以通过USB数据线将这些数据上传到PC机进行管理。
各功能的测试接线方法说明及重点事项说明
1、基本概念介绍
空载测试：从变压器的某一级绕组（一般从二次低压侧）施加额定频率（一般为50Hz的正弦波）额定电压的交流电，其余绕组开路，测量结果主要包括空载电流和空载损耗。如果测试条件有限，电源电压达不到额定电压，可在非额定电压条件下进行测试。

但测量结果误差会比较大。一般只用于检查变压器有无故障。只有测试电压达到额定电压的70%以上时，才可测量到较准确的空载电流和空载损耗。
负载测试：将变压器的某一级绕组（一般将低电压大电流侧）短接，从另一侧（一般为高压侧）线圈的额定分接头处接入额定频率（一般为50Hz的正弦波）的交流电压，使测试端绕组中的电流达到额定电流值。然后测量负载损耗和负载电压。
2、变压器容量测试及有源负载测试的接线方法
其中“仪器接线柱”只是为了方便您的理解。实际接线是一个七孔插座。
3、单相电源测量单相变压器的空载损耗的接线方法
当测试的电压、电流均在仪器的测试量程范围之内时，直接将电流、电压接入仪器。空载损耗测试时，一般低压侧为测试端。高压侧为非测试端，非测试端开路。
当测试电压超过仪器的电压量程时，请分别使用电压互感器、电流互感器，按图二十八所示，进行接线，测试。
当测试电流超过仪器的测试量程，而电压未超过时，请使用电流互感器接入电流，电压直接接入，进行接线、测试。
4、单相电源测量单相变压器的短路损耗的接线方法
与单相电源测量单相变压器的空载损耗的接线方式基本相同，不同之处只是，短路损耗测试时，一般高压侧为测试端。低压侧为非测试端，此外，非测试端需要人工短接。

ZSCZ-8900变压器材质分析仪可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

ZSCZ-8900变压器材质分析仪变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

ZSCZ-8900变压器材质分析仪直阻测试提供6档输出电流选择，最大可以输出10A电流。

我厂变压器常用的绝缘材料有：变压器油、纸板、成型件以及油纸复合绝缘。油浸式变压器绝缘结构中所用的主要绝缘材料是变压器油和绝缘纸，即油纸绝缘结构。变压器油与绝缘纸相结合具有很高的耐电强度。比两者分开单独的油和纸任何一种材料都高的多，能产生1+1＞2的效果。

在浸油良好的条件下，消除杂质程度决定了实际油纸绝缘可能达到的电气强度，因此实际生产过程的控制具有重要意义。油纸绝缘的缺点是两者均易被污染，含百分之几的杂质影响就很严重，因此，在工艺过程中，尽可能的获得较纯净的油和纸，并据此选择合适的工作场强，保证变压器绝缘结构可靠性。（强调净化，结合6S工作的开展）

变压器生产应在全封闭结构的净化车间中进行，通风设备安装空气过滤装置；采用煤油汽相干躁设备，该设备投用后可使变压器器身的清洁度更高，干燥更彻底。基本做到：不把异物带进器身；生产过程中不产生异物；运行中不出现新的异物。在插铁时注意控制铁轭处硅钢片摩擦散落的金属微粒，确保器身的清洁度。

除非纸完全被油浸透，则纸中会有空气或其他气体的空隙。这无疑将使纸的耐电强度降低，此时空隙上所承担的电压又比纸上高的多，空隙击穿并不意味着绝缘的损坏，这部分放电会产生局放的出现，会逐步腐蚀绝缘，最终可导致绝缘损坏，因此变压器的浸油与静放时间必须严格按照工艺文件的要求。

防局放问题中几个需要特别关注的问题：

1、楔形油隙的放电问题。举例：压板开裂、垫板开裂、端圈垫块开裂、引线夹木、段间和匝间的小油隙、线匝与垫块的接触处、开裂，极易产生局放。楔形油隙的击穿强度降低，是绝缘弱点，在较高的电场作用下会首先发生局放。

2、局部放电具体发生的典型部位。在变压器绝缘结构中按首先出现局放的绝缘介质，可分为气泡性及油中放电；而局部放电具体发生的典型部位又可分为：固体介质空穴处、电极尖角处、油隔板绝缘中的油隙、油楔以及油中沿固体介质表面处，其中以电极与固体介质接触的介质表面处为甚。

3、关于电位与场强。局部放电起始放电电压决定于放电部位的局部场强，因此绝缘结构应按场强的概念来确定。在变压器中可能在各种不同部位上出现较高场强而导致局放，这些部位大多在某些油隙、油楔、空气隙，有悬浮电位的金属导体、导体尖角和固体表面上。而较高场强的部位不一定都出现于高电位。低电位或地电位也可能出现较高的场强。即变压器内不但在高电位上可出现局放，在低电位甚至地电位上也可能出现局放。例如地屏的有效可靠接地。例如夹件上的结构件如果倒角不好，与引线之间场强较高，这时候就在夹件上而不是引线上出现局放。

4、压板、垫板等结构件中的反局放设计。（1）倒角（2）小浸油孔（3）小的槽（4）大张纸板（5）保证压力（6）胶的使用，涂抹均匀，防止气泡。

5、关于静电板端部。对静电板端部绝缘的处理要十分细致。该处是场强最高的地方，处理不好，极易发生局放。要求严格按图纸，对齐，不伤静电环，保持高度净化。

6、对角环的处理。可以普遍地认为，凡是有角环的部位，均认为是绝缘结构中关键的部位，要特别慎重对待。角环的作用一是分割油隙（大油隙变为小油隙，提高耐电强度），二是增加爬距（降低爬电场强）。角环放置力求位置准确、保证厚度、服帖到位、不出现鸭脖子现象。设计时要留出压服余量。
