中试控股技术研究院鲁工为您讲解：光伏干式变压器材质检测仪

ZSCZ-8900变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

参考标准：T/CEC 228-2019

变压器材质分析仪：多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。
本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

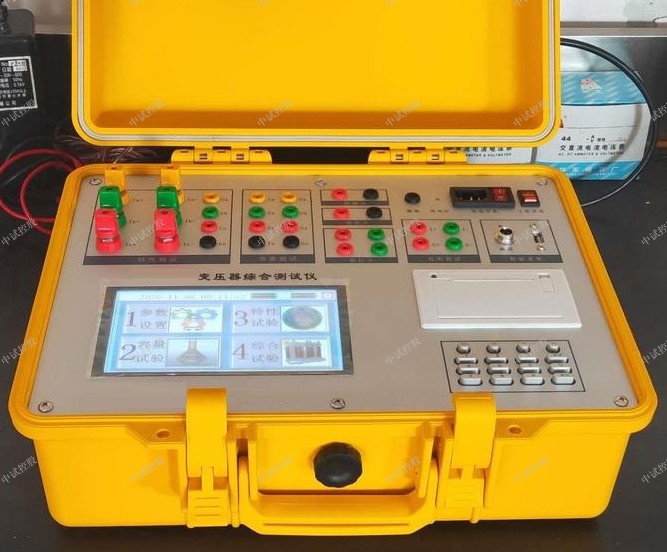

ZSCZ-8900变压器材质分析仪
容量参数设置
在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面。
一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。
二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。
一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。
本仪器包含的变压器电压等级包括所有变压器（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。
变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。
阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。
当前温度：容量测试时需要进行温度校正，所以，需要在此输入当前温度。一般输入的值为被试变压器阴面的温度值再增加10℃。可以直接通过数字键输入温度值。
分接档位：被试变压器的分接开关的位置。配变通常都有三(或五)个分接档位，其中2档（3档）为标准分接。进行容量测量时，请保持被试变压器的分接开关位置与该项设置值相同。如被试变压器分接档位不是三(或五)个分接档位的情况，请将该项设定为额定分接档，同时变压器的分接开关接至标准分接档位，方可进行容量测试。
标称容量：作为测量结果的参照，此处请输入所测变压器的标称容量。以便于测得的容量形成对照。本项通过数字键直接输入即可。
变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。
变压器用户：此项为拼音中文输入，可以最多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。
测试员：此项为拼音中文输入，可以最多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。
以上各项均设定完毕，并正确接线后（参照后面详细说明），单击“确定”键既可进行容量测试。

技术参数
1、内置电源输出范围
   电压：0～10V
   电流：0～10A
2、特性通道测试量程及精度
   电压量程：AC 750V。精度，±0.2%（F.S）±1个字
   电流量程：AC 100A。精度，±0.2%（F.S）±1个字
3、直阻测试量程
0.001Ω-0.1Ω        （10A）
0.03Ω-1Ω           （5A）
0.06Ω-5Ω           （1A）
0.1Ω-50Ω           （200mA）
0.3Ω-200Ω          （40mA）
100Ω-100kΩ         （<5mA)
4、直阻测试准确度
0.2%±2μΩ
5、分辨率
   0.1μΩ
6、功率及其他指标测量精度
   功率：   ±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
   空（负）载损耗测量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试范围
       6.3~125000KVA
8、工作温度
   -20℃～+60℃
9、充电器电源要求
    市电 AC160V～265V
10、绝缘度
  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
  ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟
11、体积
    40cm×30cm×19cm
12、重量
    5㎏
单相电源对三相变压器的短路（负载）损耗测量及其接线方式
受电源条件（没有三相电源或电源容量较小）时，以及在制造过程中或运行中需逐相检查以确定故障相时，可以用单相电源进行短路损耗试验；试验方法是将变压器低压三相的出线端短接，在高压侧分别进行三相测量，本仪器的“短路测试”中的“单相测试”具备了在不退出程序，分别测量三相后再显示三相的总结果。
根据被测变压器的绕组连接方式可以分为两种情况:A.加压绕组为△型连接时，与之不同的是，非加压侧（一般为低压侧）的三相出线端需要人工短接。绕组中的电流要求应达到变压器的额定电流的 倍。B.加压绕组为Y型连接时，加压侧参照图三十二的方式接线，不同的是，非加压侧的三相出线端需要人工短接。
根据所测电压、电流与仪器的电压、电流测试量程也分为三种情况，基本与单相电源测量三相变压器空载损耗的三种情况相同，不同之处是，二次侧应全部短接。
两瓦特法（三相三线电源）法空载测试及接线方式
将变压器非测试端开路，当测试电压和电流都不超过仪器的测试范围时，当电压超过本仪器的测试范围时，当测试电流超过本仪器的测试范围而电压没有超过本仪器的测试范围时，空载损耗测试时，一般低压侧为测试端。高压侧为非测试端，非测试端开路。
注意：这里采用的方法相当于两功率表测试法，只测量Uab和Ucb两相电压值，结果为两相的平均值；同时空载损耗也只测量Pab和Pcb两相损耗，总损耗为两相损耗之和。
两瓦特法（三相三线电源）法负载损耗测试及接线方式
与两元件法空载损耗的接线方式基本相同，不同之处只是，短路损耗测试时，一般高压侧为测试端。低压侧为非测试端，此外，非测试端需要人工短接。如高压或中压侧出线套管装有环形电流互感器时，测试前务必将电流互感器的二次端进行良好短接。
三瓦特法（三相四线电源）空载损耗测试及接线方式
将变压器非测试端开路，当测试电压和电流都不超过仪器的测试范围时，当电压超过本仪器的测试范围时，当测试电流超过本仪器的测试范围而电压没有超过本仪器的测试范围时，空载损耗测试时，一般低压侧为测试端。高压侧为非测试端，非测试端开路。
三瓦特法（三相四线电源）负载损耗测试及接线方式
与三相空载损耗的接线方式基本相同，不同之处只是，负载损耗测试时，一般高压侧为测试端。低压侧为非测试端，此外，非测试端需要人工短接。如高压或中压侧出线套管装有环形电流互感器时，测试前务必将电流互感器的二次端进行良好短接。
直阻测试及接线方式
将红色测试钳测试线末端的U型金属垫片和插头分别接入测试仪的直阻测试部分I+与U+端，然后将黑色测试钳测试线末端的U型金属垫片和插头分别接入测试仪的直阻测试部分I-与U-端。将红色测试钳和黑色测试钳夹在需要被测试的变压器接线柱上，打开设备电源开关，在主菜单中选择“直阻测试”，在设置界面输入变压器信息，点击确定进入测试界面。在测试前根据需要选择合适的电流大小进行测试，高压侧建议电流大小为5mA、40mA、200mA三档，低压侧建议电流大小为1A、5A、10A三档。

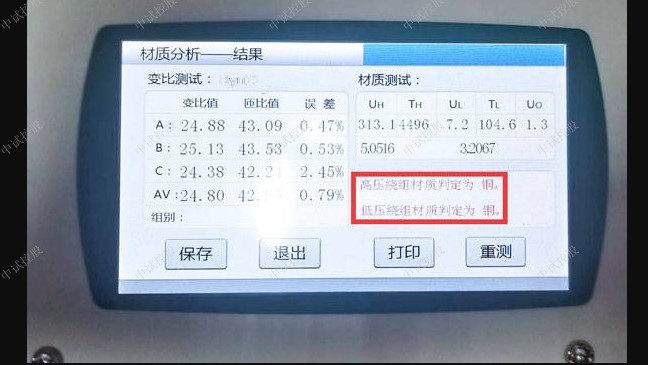

材质分析功能及接线方式
第一步，按照容量测试方式接线并测试，测试完成后进入下一步，进行线圈本体的直阻参数测试，最后进行线圈本体的材质分析。将双线测试钳的测试线末端的电流插头与电压插头插在一起分别接入测试仪的变比测试部分的A、B、C插孔上，然后将黄、绿、红三把测试钳分别夹在变压器高压侧的A、B、C接线柱上，拿出另外三个单线测试钳，将黄、绿、红三把测试钳分别夹在变压器低压测的a、b、c接线柱上，再分别对应接在测试仪的变比测试部分的a、b、c上，将辅助测试线圈住变压器一相的高低压包（必须是同一相），接上梯形口，将辅助测试线末端的红黑插头分别接在测试仪的变比测试红色“0”线插口和黑色“0”线插口上。打开电源开关，在主菜单中选择“材质分析”功能，根据变压器铭牌将设置界面数据信息补充完整，点击“确定”进入测试界面。

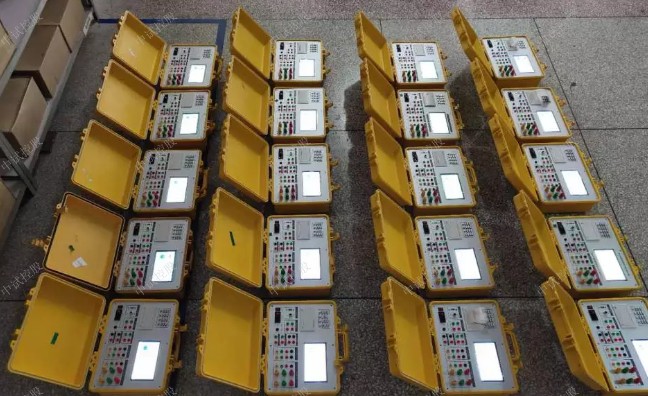

ZSCZ-8900变压器材质分析仪可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

ZSCZ-8900变压器材质分析仪变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

ZSCZ-8900变压器材质分析仪直阻测试提供6档输出电流选择，最大可以输出10A电流。

主要分类

一般常用变压器的分类可归纳如下：

1、按相数分：

1）单相变压器：用于单相负荷和三相变压器组。

2）三相变压器：用于三相系统的升、降电压。

2、按冷却方式分：

1）干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。

2）油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分：

1）电力变压器：用于输配电系统的升、降电压。

2）仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3）试验变压器：能产生高压，对电气设备进行高压试验。

4）特种变压器：如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。

4、按绕组形式分：

1）双绕组变压器：用于连接电力系统中的两个电压等级。

2）三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

3）自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。

5、按铁芯形式分：

1）芯式变压器：用于高压的电力变压器。

2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低地方。

3）壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

新装变压器要做的试验：

1、进行5次冲击试验

要求：每次冲击试验均要检查变压器有无异音、异状。

新装的变压器在带电投入空载运行中，会产生励磁涌流，其值可达6～8倍的额定电流。初始励磁涌流衰减较快，一般经0.5～1s后即可衰减到额定电流值的0.25～0.5倍。但完全衰减的时间较长，大容量的变压器可达几十秒。由于励磁涌流会产生很大的电动力，为了考验变压器的机械强度，同时考察励磁涌流衰减初期是否会造成继电保护装置误动，故需做冲击试验。

另外在拉开空载运行变压器时，有可能产生操作过电压。在中性点不接地或经消弧线圈接地的电力系统中，其过电压幅值可达4～4.5倍相电压；在中性点直接接地时，也达3倍相电压。为了检查变压器绝缘强度能否承受电压或操作过电压，也需做冲击试验。

2、检查验收的项目

变压器在新投入运行前，应进行全面检查，确认其符合运行条件后，方可投入试运行。检查验收项目包含以下17条：

(1)变压器本体无缺陷，外表整洁，无严重渗漏油和油漆脱落现象。

(2)变压器绝缘试验应合格，无遗漏试验项目。

(3)各部分油位应正常，各阀门的开闭位置应正确，油的简化试验和绝缘强度试验应合格。

(4)变压器外壳应有良好的接地装置，接地电阻应合格。

(5)各侧分接开关位置应符合电网运行要求。有载调压装置在电动、手动操作时均应正常，指示位置(包括控制盘上的指示)应和实际位置相符。

(6)基础牢固稳定，轮子的制动装置应牢固。

(7)保护测量信号及控制回路的接线正确；各种保护均应进行实际传动试验，动作应正确，定值应符合电网运行要求；保护压板处于投入运行位置。

(8)冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动试验。

(9)呼吸器应装有合格的干燥剂，应无堵塞现象。

(10)主变压器引线对地间和线间距离合格，各部分导线接头应坚固良好，并贴有试温蜡片。

(11)变压器的防雷保护应符合有关规程要求。

(12)防爆管内部无存油，玻璃应完整，其呼吸小孔螺丝位置应正确。

(13)变压器的相位和联结组标号应能满足电网运行要求。三绕组变压器的二、三次侧有可能和其它电源并列运行时，应进行核相工作。相位漆标示应正确、明显。

(14)温度表及测温回路应完整良好。

(15)套管油封的放油小阀和气体继电器放气阀应无堵塞现象。

(16)变压器上应无遗留物，临近的临时设施应拆除，永久设施布置完毕后应清扫现场。

(17)测定变压器大盖坡度及油箱到油枕连接管的坡度应合格。变压器瓦斯保护中的气体继电器侧有2个坡度。一个是沿气体继电器方向变压器大盖的坡度，应为1～1.5，为保持变压器大盖的坡度要求在安装变压器时从底部垫好。另一个则是变压器油箱到油枕连接管的坡度应为2～4(这个坡度是油制造厂家定好的)。设置这2个坡度一是为了防止在变压器内贮存空气；二是为了在故障时使气体能迅速可靠地冲入气体继电器，以保护气体继电器能正确动作。

新装的变压器在加油、滤油时，会将空气带入变压器内部，之后又未能及时排出。当变压器运行后，油温逐渐上升，形成油的对流，内部贮存的空气被逐渐排出，从而使气体继电器动作。气体继电器动作的次数，与变压器内部贮存的气体多少有关。根据<<高压电气设备的工频耐压试验电压标准>>,如果是额定电压为6kV的油浸电力变压器,那么出厂试验应该是25kV,交接试验电压为21kV;如果是额定电压为6kV的干式电力变压器,那么出厂试验应该是20kV,交接试验电压为17kV.
