中试控股技术研究院鲁工为您讲解：电力变压器磁芯材质分析仪

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

参数的修改操作说明：
选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭
头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数
的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完
后自动保存。
输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值
显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修
改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底
的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。
试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键
分别代表英文字母第一行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回
退键。
注意：触摸屏幕和外部键盘在修改参数的时候最好单独使用同一种输入方法
直阻测试
1、 仪器的操作者应具备一般电气设备或仪器的使用常识。
2、 仪表应避免剧烈振动。
3、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
4、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
5、 测试过程中，禁止移动测试夹和供电线路。

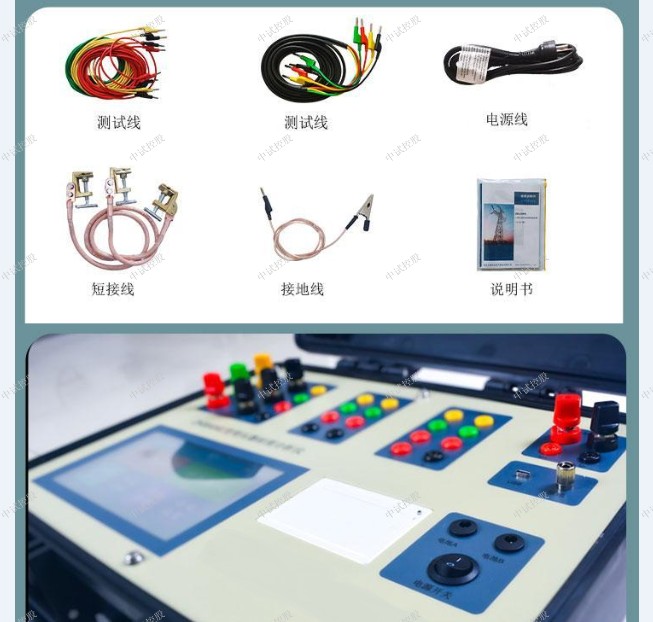

接线：I+、 I-   输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V-   V+为电压线正端，V-为电压线负端。
该界面左栏是变压器直阻的高低压侧直阻的数据，高压侧直阻用RAB、RAC、RBC表示，单位是欧姆
，低压侧用rab、rac、rbc表示，单位是毫欧姆，直阻的数据可以是测试得到的数据，可以是人工修
改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。
界面右栏是直阻测试时的电流选择
当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这
时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。当选择自动测试时，仪器会根据试
品情况自动选择合适的电流进行测试。
强调：测试完毕后一定要等放电报警声停止后再拆除测试线，更换测试相别。
测量参数
变压器外观数据，标有自动采集的部分如果为 ，分析仪外部连接本公司自主研发的高精度电子卡尺
，数据会自动采集并显示在液晶屏幕上，如果都为 ，则需要人工进行输入，方法同直阻的输入方法
，不再赘述。
ZSCZ-8800变压器材质分析仪技术指标
1、 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。

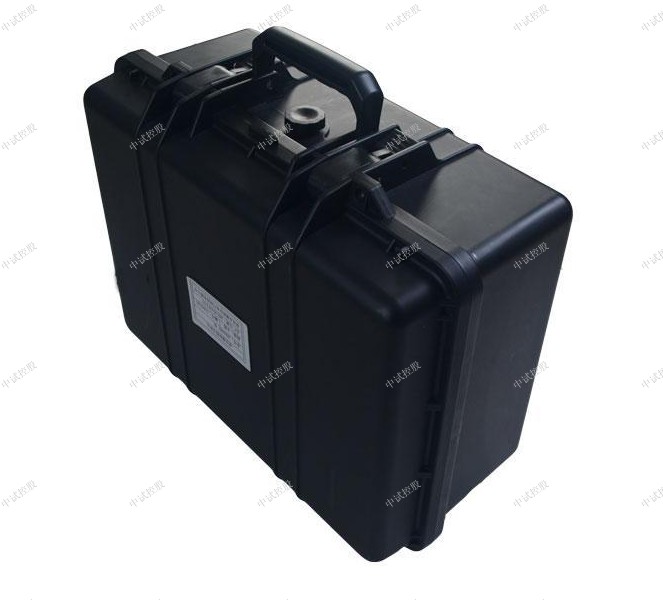

7、体积：41cm×35cm×18cm
8、重量：10Kg

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

工频耐压试验装置是由工频试验变压器和智能控制台组成，可进行多种绝缘耐压试验，工频耐压试验，在实际的试验使用过程中以下几点注意事项：

1、试验变压器和控制箱应有可靠的接地;

2、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电;

3、被试品应清扫干净，并保持干燥，以免损坏被试品和试验带来的误差;

4、试验中，如果试品短路或故障穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出;

5、做高压交直流试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。并有专人监护现场安全及观察被试品的试验状态;

6、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

工频耐压试验装置在实际操作中，还有以下这些问题会影响到工频耐压试验

1、选择合适的试验设备容量大小。

2、海拔高度对试验要求值的影响：随着海拔高度增加，空间密度下降，电场中电子平均自由行程增大，电子在两次碰撞间能够聚集起更大动能(与正常密度相比)，更易引起电离，从而使空气介质的放电电压下降。

3、试验过程中防止过电压的产生：工频耐压试验时，电压若不是由零逐渐升压，中试控股而是在试验变压器初级绕组上土家电压，这时将由于励磁涌流而在试品上出现过电压。若在试验过程中突然将电源切断，对于小电容量试品，会由于自感电势而引起过电压。上述二中情况，都有可能造成被试品误。因此，进行工频耐压试验时，应严格按照试验操作规程。

4、容升效应对试验值的影响：交流工频耐压试验时候，被试品通常是容性负载，试验变压器的高压绕组就与被试品电容连接。这样，流过电容性负载的容性电流在试验变压器绕组阻抗是哪个产生的电压降，降试验变压器二次侧电压升高，即显著大于按照变比计算的二次侧电压，这样现象称为“容升效应”，由此可见，原来的变压比不适用了，升高程序与变压器的短路阻抗成正比，一般升高的范围约为4%~30%。为避免测量误差造成的误判，试验电容较大的被试品，应直接测量高压侧的电压。

5、压波形畸变对试验结果的影响：由于用电单位投入了许多非线性负荷，中试控股增大了谐波电路分量，使电网电压波形产生畸变的问题越来月严重。为了保护试验结果正确，必须测量其峰值，以此来消除由于电压泼行畸变引起的测量误差。变压器直流电阻测试仪测试方法及注意事项有哪些？

变压器直流电阻测试仪试验是变压器移交、检修、分接开关更换后不可缺少的试验项目，通常，用传统的方法(桥法和压降法)来测量变压器绕组和大功率电感设备的直流电阻是费时费力的。为了改变这种情况，缩短测量时间，减少测试人员的工作量，直流电阻快速测试仪，中试控股采用新型电源技术，具有性能稳定、测量速度快、体积小、使用方便、测量精度高、数据重复性好等特点，是测量变压器绕组和大功率感性设备直流电阻的理想装置。

测量步骤：

1、连接测试线后，关闭电源开关，电源指示器打开，按下“开始和停止”键，表头显示“E0000”。

2、根据测量值选择电阻档位范围，按下档位开关，档位指示灯亮，四个半液晶屏上显示的稳定值即为测量电阻值。

3、读取数值时，请注意所选范围内的单位（mΩ/Ω/KΩ）。

4、当测量大电感样本，如电力变压器，其他线圈以外的测试电路，不需要测量是短路，以避免电磁干扰。
