中试控股技术研究院鲁工为您讲解：油浸式变压器高压侧线包材质分析仪

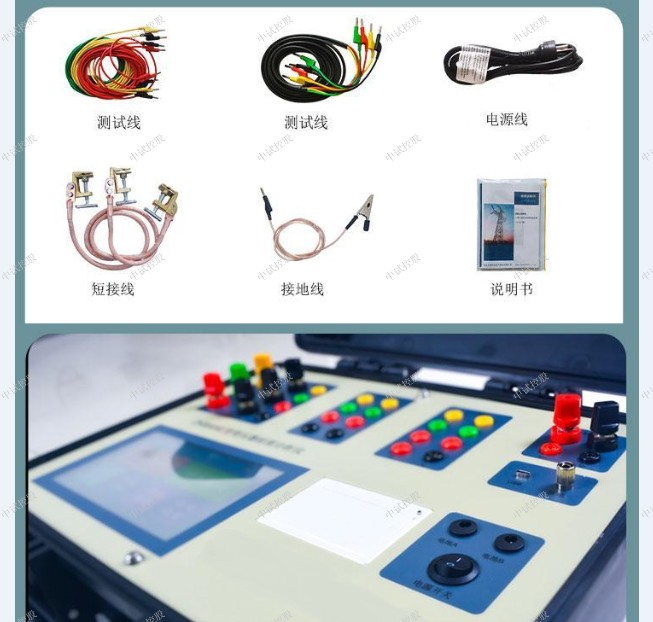

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

参数的修改操作说明：
选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭
头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数
的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完
后自动保存。
输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值
显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修
改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底
的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。
试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键
分别代表英文字母第一行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回
退键。
注意：触摸屏幕和外部键盘在修改参数的时候最好单独使用同一种输入方法
直阻测试
1、 仪器的操作者应具备一般电气设备或仪器的使用常识。
2、 仪表应避免剧烈振动。
3、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
4、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
5、 测试过程中，禁止移动测试夹和供电线路。
接线：I+、 I-   输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V-   V+为电压线正端，V-为电压线负端。
该界面左栏是变压器直阻的高低压侧直阻的数据，高压侧直阻用RAB、RAC、RBC表示，单位是欧姆
，低压侧用rab、rac、rbc表示，单位是毫欧姆，直阻的数据可以是测试得到的数据，可以是人工修
改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。
界面右栏是直阻测试时的电流选择
当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这
时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。当选择自动测试时，仪器会根据试
品情况自动选择合适的电流进行测试。
强调：测试完毕后一定要等放电报警声停止后再拆除测试线，更换测试相别。
测量参数
变压器外观数据，标有自动采集的部分如果为 ，分析仪外部连接本公司自主研发的高精度电子卡尺
，数据会自动采集并显示在液晶屏幕上，如果都为 ，则需要人工进行输入，方法同直阻的输入方法
，不再赘述。
ZSCZ-8800变压器材质分析仪技术指标
1、 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。
7、体积：41cm×35cm×18cm
8、重量：10Kg

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

如果变压器处于正常的工作状态，它产生的是稳定的电磁交流声频，所以在设备内部不会出现异常的声响。如果在高压试验的过程中，变压器的内部出现了异常响动，说明变压器的工作状态不佳，可能是由于荷载过大，变压器内部零件出现故障，变压器内部承载电压过大，或者出现接触不好的地方，这些原因都会让变压器发出异响。在这个时候，试验人员就要迅速中止试验，断掉电源，对发出声响的原因进行诊断，做认真的检查工作，解决导致异响的故障，之后再进行试验。

2、变压器自动跳闸问题及其解决措施

在变压器高压试验进行的过程中，有时候会有跳闸的现象发生，这个时候进行试验的人员要对变压器进行认真的检查，找到故障发生的原因。如果只是因为人员操作存在问题而引起跳闸，那么不需要对变压器进行检查。如果排除了人为操作有误而引起跳闸，那么试验人员就必须对变压器进行周密的检查，内外结构都不能放过，各种隐患一一排查，避免在后期试验过程中发生安全事故，带来损失。变压器存在问题很容易着火，一旦变压器及周边发生火灾，电力变压器会对此迅速做出反应，切断电源，开启自我保护。如果火灾发生时候，变压器因为某些原因，没能启动保护机制，这时候就需要工作人员对断路器进行手动切断，进行灭火。

3、变压器油位问题及其解决措施

通常情况，对于变压器的油位都需要进行控制，使其处在允许值的范围里，同时对于变压器的油位能够根据具体运行状况进行调整。所以，在高压试验进行的过程里，如果油位出现很大的变化，这时候就需要对变压器进行检查，看是不是因为漏油而导致的，如果油位的上升非常明显，首先要考虑到是不是受到温度影响，如果确定温度处于正常范围，那么操作人员就需要对设备进行检查，对每一个相关部件做排查，对发生的故障进行确定并处理。

4、变压器瓦斯保护及其解决措施

通过对试验进行分析，可以得出在进行变压器的高压试验的时候，导致瓦斯保护故障的原因非常多，其中常见的原因有，变压器内部出现故障、在保护装置中出现故障、变压器的油位下降速度超过正常范围等因素。所以，对于这么多容易引起故障的情况，变压器高压试验人员需要对设备进行认真的检查，排除所有会出现瓦斯故障的原因，保证变压器高压试验的顺利进行，并保证其以后的使用安全。

5、变压器的绕组故障及其解决措施

绕组故障也是在变压器高压试验中较高频率出现的问题，基于此，电力变压器的检查工作要在试验开始之前认真完成，按照步骤一项一项进行检查，绕组故障出现的原因是多重的，相见短路、匝间段路等都会引起绕组故障，对于这些更要认真检查进行排除，保证变压器在使用后能够安全稳定的运行，让电器变压器更好的为我们服务。近日，中试电力开展网上培训课堂，其中有讲到变压器的的试验项目及试验标准。很多学员听完之后，对变压器的试验项目没有了解透彻。

有相当大的一部分学员会问到，变压器的试验项目那么多，是不是每一个项目都必须完成？
