中试控股技术研究院鲁工为您讲解：双绕组变压器铜芯绕组材质分析仪

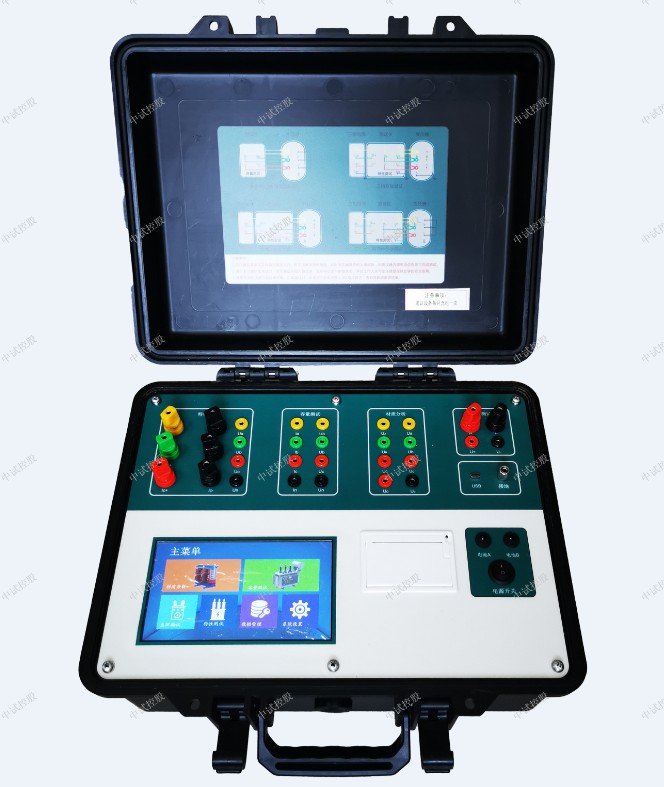

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

参考标准：T/CEC 228-2019

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

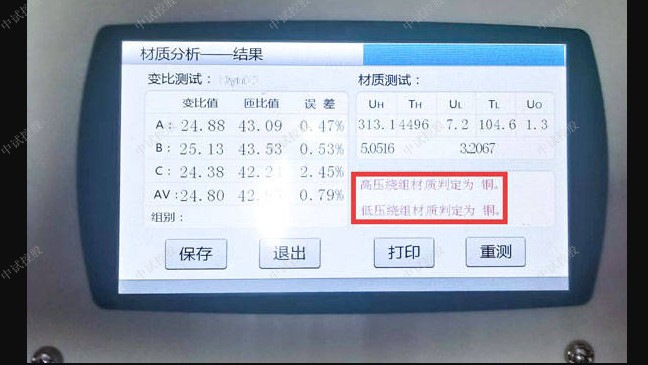

界面介绍及操作说明
开机界面
? 使用外部按键时F1帮助，F2打印。
? 左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘
F3按键可以修改时钟。
? 右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电, 在彩色液晶
上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。
? 下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部
键盘对应的数字进入到相应的子菜单。
参数设置
?   容量参数：包含公共参数容量测试参数及特性参数三个部分。
?   直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；
?  测量参数：材质分析仪对干式变压器进行外形尺度的测量。
    公共参数为做变压器的容量及特性试验时候必须设定的参数，进行容量测试时对容量测试参数
部分进行正确的设置，同样，进行特性测试时对特性参数部分进行正确的设置。
公共参数部分的各个参数说明：
? 变压器类型：指变压器的不同类型。油浸式变压器的测试类型分为S7 、S9、S11 、S13、
S15；干式变压器的测试类型为：SCB9和SCB10;非标变压器的测试类型为：非标、JB73 、JB64。
? 引用国标：仪器进行变压器容量及特性判定时所依据的国家标准。
? 联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，只有明确变
压器的联结组别才可准确判断出被测变压器的型式。
? 额定高压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容
量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的
高压侧额定电压。
? 额定低压：低压侧的额定电压，单位KV；
? 阻抗电压：当测试非标变压器和干式变压器时，必须输入此项参数，才可正确测出实际容
量及特性参数。阻抗电压的取值范围2.0%~20.0%。
? 当前温度及温标：
输入当前被测变压器的本体温度，用于对测试结果做温度校正。因容量判断主要依据是变压器的短
路试验的数据（阻抗电压和短路损耗），根据我们所测出的实际数据，按要求校正到额定条件时的
短路损耗数值，在查表得到被试变压器的实际容量；
变压器短路试验（测量短路损耗）时将测试功率测试结果校正到温标（短路试验的额定条件为温标
），不做此项校正时输入温标即可（校正公式为：P=K×PK  ，其中K代表电阻温度系数，其算法为
K=(235+温标)/(235+t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进
行自动校正，公式如下：
式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器
的额定容量。
测试结果是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为“温标”设定值时
进行，所以额定条件的数据都是在“温标”时的标准数值，为了准确判断容量，必须将测试结果校
正，因此当前温度的准确直接影响容量的判断结果。
当前温度的取值范围：-35℃~75℃。
容量参数部分的各个参数说明：
? 分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，
如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。
? 参比容量：对测试变压器容量数据的参照比对。
? 试品编号：为6位数字或大写英文字母组成。
特性参数部分的各个参数说明：
? 变压器容量：指被测变压器的额定容量，单位KVA。
? PT 变比即电压变比：当需要外接电压互感器进行测量时，此参数代表外接电压互感器的变
比（如：10000V/100V的电压互感器应输入100），不外接电压互感器测量时，此参数应设为1。
? CT 变比即电流变比：当需要外接电流互感器进行测量时，此参数代表外接电流互感器的变
比（如：100A/5A的电流互感器应输入20），不需外接电流互感器测量时，此参数应设为1。
ZSCZ-8800变压器材质分析仪技术指标
1、 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。
7、体积：41cm×35cm×18cm
8、重量：10Kg

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和制造工艺的合理性。中试控股也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。

变压器低电压短路阻抗测试仪适用于35KV及以上电力主变压器次脉冲法电缆故障测试系统(单相或三相)出厂、大修、预试以及交接试验中阻抗法绕组变形的测试。

电力变压器主要使用油纸屏障绝缘，其由电工纸和绝缘油组成。由于大型变压器的复杂结构，绝缘非常不均匀。当设计不当，局部磁场强度过高，工艺不良或外部原因以及其他内部缺陷时，owts电缆振荡波局放检测系统变压器中不可避免地会发生局部放电，并逐渐发展，最终导致变压器损坏。电力变压器内部的局部放电主要发生在以下情况：

（1）绕组中部的油纸屏障绝缘破坏了油路；

（2）绕组末端的油路损坏；

（3）绝缘电线与电气纸之间的油隙电缆测试一体化定位电源（引线绝缘，搭接绝缘，相间绝缘）被破坏；

（4）线圈之间（匝与饼之间）的垂直绝缘油通道破裂；

（5）排出绝缘纸板外壳等的分支；

（6）其他固体绝缘的蠕变超高频法变压器局部放电监测装置；

（7）释放进入绝缘材料的其他金属异物。

因此，对于出厂时的变压器，氧化锌避雷器在线监测及分析系统在以下情况下需要进行局部放电测试：

（1）在新变压器投入运行之前进行局部放电测试，并在变压器出厂后检查运输和安装过程中是否存在绝缘损坏。

（2）大修或改造后对变压器进行局部放电测试，液相锈蚀自动测定仪以判断维修后的绝缘情况。

（3）对怀疑在运行过程中发生绝缘故障的变压器进行进一步的定性诊断，例如，油中的气相色谱法有放电故障以及其他与绝缘有关的异常情况。

（4）作为预防性测试项目或在线测试内容，多功能全自动器皿清洗消毒系统在运行期间监视变压器的绝缘。油浸式试验变压器之耐压试验步骤：

在试验中应严格按照下列步骤进行操作，智能电导盐密测试仪这样才能保证试验结果的正确判断和测试过程的安全保障。

1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。

2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

3. 将试验设备的高压输出端短路，变频串联谐振试验耐压装置通电检查过电流继电器是否动作，或是否发出击穿信号。

4. 检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

5.操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，型矿用电缆过渡电阻测试仪然后将电压慢慢退到零位，切断电源，试验完毕。

切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。
