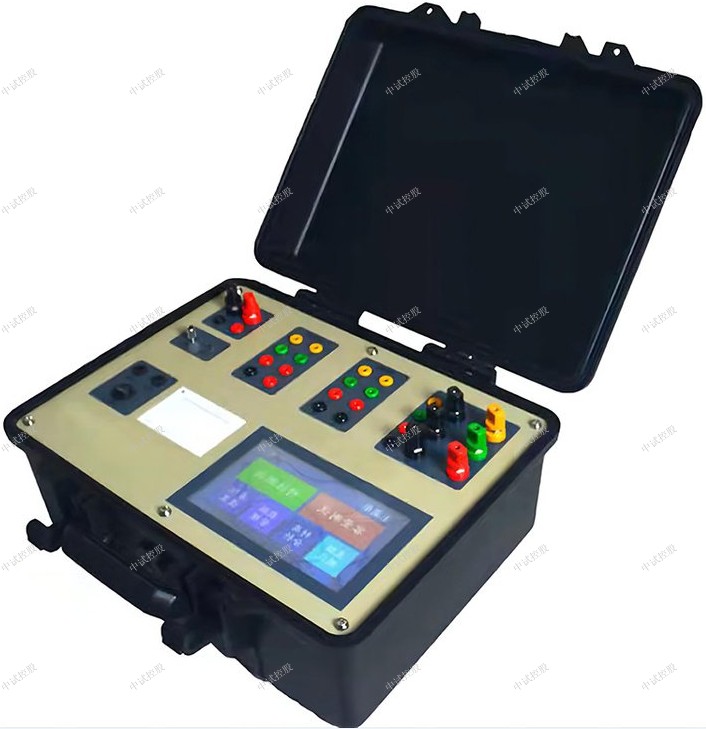

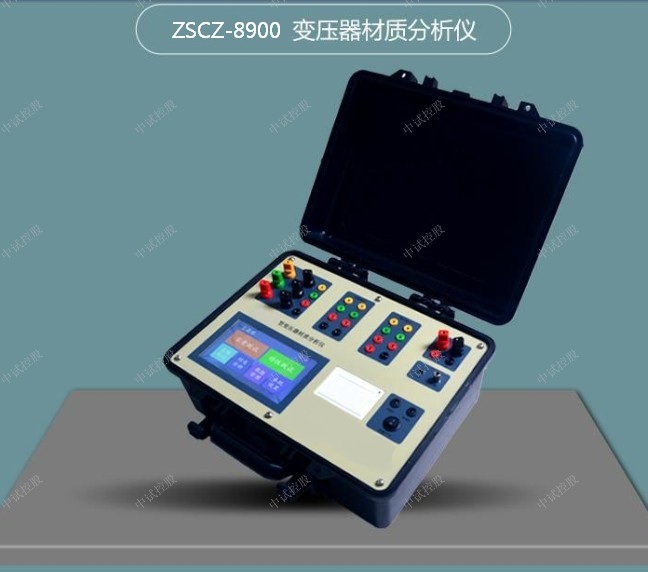

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

参考标准：T/CEC 228-2019

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

结构外观
仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机
外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
3.1 结构尺寸
3.2 面板布置
图二 面板布置图
面板布置图说明：
第一列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）
输入范围（0-750V），电流输入端子（Ia+,Ia-,Ib+,Ib-,Ic+,Ic-）输入范围（0-100A）；
   第二列是容量测试端子，包括（Ua,Ub,Uc,Un;Ia,Ib,Ic）；
   第三列是变压器综合测试端子，变比测试，匝比测试；
   第四列是直流电阻测试端子，接地端子；
   最后一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；
面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。
1、 液晶说明
测试仪采用7.0英寸，800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业
级彩色液晶屏。
2、 按键说明
键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。
各键功能如下：
       F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。
确定键：各菜单中的功能见界面的详细说明。
取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。
数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。

ZSCZ-8800变压器材质分析仪技术指标
1、 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。
7、体积：41cm×35cm×18cm
8、重量：10Kg

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

故障产生的原因：

1.过热故障是热应力导致绝缘加速劣化。

情况一：只涉及到热源外绝缘油的分解，产生的气体主要是甲烷和乙烯，一般占总烃的80%以上，随着故障点的温度升高，乙烯所占比例将增加，严重过热会产生微量乙炔。

情况二：当涉及固体绝缘材料时，除产生甲烷和乙烯外，还产生大量的CO和CO2，若无CO和CO2，就可能是裸金属局部过热性故障。

2.放电故障是高电应力作用从而产生绝缘劣化。

高能量放电故障，又名电弧放电故障，有产气量大、气体产生剧烈等特点。因此运用测定油中溶解气体的方法不易对其进行预诊断。这种方法只适用于出现故障后，根据油中气体等成分的分析，对变压器故障的性质和严重程度进行诊断。高能量放电故障气体主要是乙炔和氢，会产生少部分的乙烯和甲烷;当涉及固体绝缘，会产生大量CO气体;

低能量放电故障特征是电火花放电，其产生的气体主要是乙烯和氢，总烃一般较低;

局部放电故障特征是氢成分最多(占氢烃总量的85%以上)，其次是甲烷，局部放电会导致绝缘老化，如任其发展，会引起绝缘损坏，甚至造成事故。

为保证变压器的良好运作和电力系统的正常运行，主要介绍变压器一下几种分析方法：

1.振动分析法。

通过对变压器振动信号的监测和分析，从而达到对变压器状态监测的目的。

2.红外测温技术

红外热像技术是利用红外探测器接受被测目标的红外辐射信号，经放大处理，转换成标准视频信号，然后通过电视屏或监视器显示红外热像图。

3.频率响应分析法。

频率响应分析法是一种用于判断变压器绕组或引线结构是否偏移的有效方法。频率响应法正是通过测量细微的电感或电容的改变来判断绕组是否产生机械位移。变压器试验包括那些试验？

按照规定，变压器试验主要包括绝缘电阻试验、吸收比、介质损耗、直流电阻等参数试验。

那么可能有人会问为什么要做这些试验？？

变压器是电力运行中最基本也是最重要的一项设备，变压器参数很大程度上决定了变压器的运行稳定，也在一定程度上保证电网运行的安全问题。

绝缘电阻：

高压电力设备常用于高压输电线路中，为了防止电缆漏电导致工作人员触电或者是停电等事故，因此在出厂或运行前需要对变压器进行绝缘电阻试验。绝缘电阻试验好比于测试管道漏水一样测试是否漏电。需要在变压器上施加高压，测量产生的电流，据此计算绝缘电阻值，判断电流泄露的程度。绝缘电阻的测试可以发现变压器制造工艺的缺陷和设备的故障问题。一般可采用兆欧表（绝缘电阻测试仪）直接测量。

吸收比：

测量吸收比的目的是为了检测变压器的整体和局部缺陷，发现绝缘的受潮问题。其测量方法与绝缘电阻的测试方法相同。

介质损耗：

介质损耗是判断变压器绝缘状态的重要参数之一，当绝缘有缺陷时，油介质损耗因数tgδ值就有变化。因此在测试时，tgδ值不应该有明显变化，具体可用介质损耗测试仪进行测量。试验变压器可用于产生工频高电压，作用于被试品的绝缘上测试绝缘性。而被试品的绝缘性与电力设备和电网系统能否正常运行息息相关。
