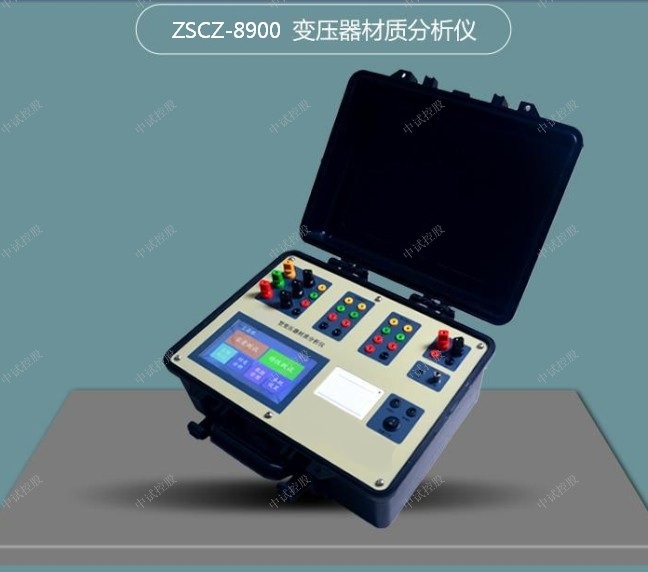

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

参考标准：T/CEC 228-2019

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

结构外观
仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机
外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
3.1 结构尺寸
3.2 面板布置
图二 面板布置图
面板布置图说明：
第一列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）
输入范围（0-750V），电流输入端子（Ia+,Ia-,Ib+,Ib-,Ic+,Ic-）输入范围（0-100A）；
   第二列是容量测试端子，包括（Ua,Ub,Uc,Un;Ia,Ib,Ic）；
   第三列是变压器综合测试端子，变比测试，匝比测试；
   第四列是直流电阻测试端子，接地端子；
   最后一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；
面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。
1、 液晶说明
测试仪采用7.0英寸，800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业
级彩色液晶屏。
2、 按键说明
键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。
各键功能如下：
       F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。
确定键：各菜单中的功能见界面的详细说明。
取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。
数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。

ZSCZ-8800变压器材质分析仪技术指标
1、 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。
7、体积：41cm×35cm×18cm
8、重量：10Kg

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

有载分接开关在运行中出现的问题

2.1问题一

2.1.1切换开关内触头发热

频繁的调压，会使触头之间的机械磨损、电腐蚀和触头污染严重，尤其是负荷电流较大的变压器，电流的热效应会使弹簧的弹性变弱，动、静触头之间的接触压力降低，接触电阻增大，又使触头之间的发热量增大。发热加速了触头表面的氧化腐蚀和机械变形，并形成恶性循环，从而导致切换开关损坏。

2.1.2防范措施

在检修投运前要分别测试开关各分接位置的直流电阻，吊罩检修时应测量触头的接触电阻，检查触头镀层和接触是否良好。每年结合检修或试验对分接开关各档位置多转动几次，除去氧化膜或油污的影响，使其接触良好。

2.2问题二

2.2.1过渡电阻断开和松动

过渡电阻断开和松动，会造成整台变压器烧毁。如果过渡电阻在已烧断的情况下带负荷切换，不但会使负载电流间断，而且会在过渡电阻的断口上以及动静触头断开口间出现全部相电压。该电压不仅会击穿电阻的断口，也会在动静触头断开时产生强大的电弧，从而导致变换的两分接头间短路，造成高压绕组分接线段短路烧毁。同时，电弧将开关油室的油迅速分解，产生了大量气体。如果安全保护装置不能立即排出这些气体，就会使开关破损。电弧的能量也可使开关绝缘筒烧坏，致使开关无法修复。

2.2.2防范措施

加强过渡电阻的检查。

⑴在变压器出厂以及运行前和大修后，必须检查过渡电阻紧固是否松动，以及电阻丝线材是否有机械破损，以免切换时产生局部过热而烧断。

⑵切换次数达到2万次以上或运行在2年以上的有载开关，必须检查过渡电阻的材质是否变脆，电阻是否变值，紧固是否松动。

⑶运行中遇到变压器在2倍以上额定电流的大电流情况下切换，必须检查过渡电阻是否烧毁。

⑷发生过有载开关不切换的情况，即快速机构主弹簧疲劳或断裂不工作、传动系统损坏、紧固件松动、机械卡死、限位失灵等使开关不能切换和切换中途失败以及切换程序时间延长超过规定值时，必须检查过渡电阻是否烧毁。

2.3问题三

2.3.1切换开关油室渗漏油

切换开关油室是独立的油箱。运行中，切换开关油室中的油是绝对不允许进入变压器本体的，这是因为切换开关运行时产生一定的电弧，致使油室中的油质变差，这种油只能在切换开关油室中使用，而不能进入变压器本体。一旦进入会严重影响变压器内部油的色谱分析，即变压器内部故障判断。引起切换开关油室渗漏油的原因有：

⑴有载分接开关油箱底部放油阀门未紧固，致使变压器本体油箱中油与有载分接开关油箱中的混合。

⑵两油箱间密封胶垫材料不良或装配工艺不佳。现场处理时发现多数因胶垫尺寸选择不当，压缩后无余量，胶垫不起作用。另外，有载分接开关油箱上沿与本体油箱预留孔错位，密封更加困难。还有的有载分接开关油箱绝缘筒上边沿被压裂，出现缺口，导致渗漏油。

⑶中心传动轴油封不严。

2.3.2防范措施

运行中应密切注视分接开关储油柜油位，当异常升高或降低直至变压器储油柜油位时，则应检查切换开关油室是否渗漏油。对变压器定期取油样，若发现主变的色谱分析氢、乙炔和总氢含量异常超标，也应检查切换开关油室是否渗漏油，以便及时处理。

2.4问题四

2.4.1有载分接开关油质劣化

开关每操作一次，由于电弧引起油质劣化，开关的绝缘水平下降。变压器油是分接开关最基本的绝缘材料，它作为绝缘和灭弧介质，还具有冷却、润滑、防腐蚀作用。在分接开关中，由于电弧的作用，开关油室中的绝缘油被分解，并析出游离碳、氢、乙炔等气体及油垢，气体一般会从绝缘油中排出，但游离碳微粒和油垢的一部分混在绝缘油中，一部分积在开关的绝缘件表面。此外，还有少量触头材料融化后溅射出来的金属微粒也留在了绝缘件表面。这些沉积物的增多，会增加泄漏电流，降低绝缘电阻，最终导致油沿绝缘表面放电，使开关损坏。

2.4.2防范措施

对运行6-12个月或切换2000～4000次后，应取切换开关箱中的油样作试验。对切换5000～10000次后或绝缘油的击穿电压低于25kV时，应更换开关箱的绝缘油，并对绝缘件表面做清洁处理。

试验变压器和电力变压器是利用电磁感应原理，将一个等级的交流电压和电流变成频率相同的另一个等级或几种不同等级的电压和电流的电器。试验变压器属于升压变压器，电力变压器属于降压变压器具多，其作用是将不同电压等级的输电线路和设备连接成为一个整体。电力变压器由1个或几个绕组套于铁心上制成。不同绕组间通过磁链的耦合，使电能得以在不同的电回路中传递，以实现传输和分配电能的目的。
