中试控股技术研究院鲁工为您讲解:fridaVLF测试诊断仪
ZSVLF-30KV超低频高压发生器
采用微机控制,升压、降压、测量、保护完全自动化、全电子化
超低频高压发生器:ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平
发现被试品的绝缘缺陷,衡量过电压的能力,是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

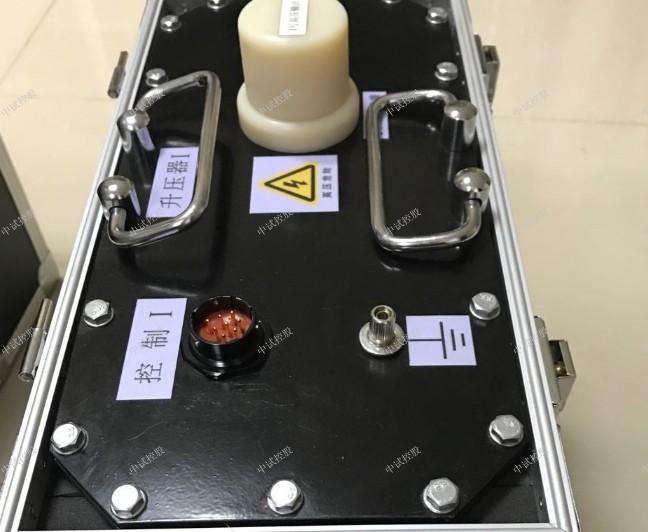

连线方法
设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二
四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大
本产品均能克服这样一些不足之处。
2、输出频率:0.1Hz、0.05Hz、0.02Hz。
ZSVLF-30KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处。
ZSVLF-30KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名,如:超低频耐压试验仪,超低频耐压试验装置。叫法虽不同,但其实都是超低频高压发生器,或以超低频高压发生器为核心设备,搭配其他组件,进行高压耐压试验。
ZSVLF-30KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于:交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
输出频率: 0.1Hz、0.05Hz、0.02Hz
连线说明:用本产品随机配备的两根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2、操作程序
(1) 开机。(注意:每次开机前都要对试品充分放电,升压过程中需要停机时请先按停机键,再用电源开关)
按上述方法连好所有线路之后,就可以将电源开关打开。仪器在微机上电复位下,自动进入如图4所示的设限界面。在进行连线、拆线、或暂不使用仪器时,应将电源关掉。电源插座上装有保险管。若开机屏幕无显示,应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2) 设置限定参数
图4(设定界面)
在图4所示的设限界面上,可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。用指尖触摸选定相应的设定。
频率有四种选择:0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz
试验电压范围为5KV至额定值。(请不要设小于5KV的试验电压),它规定了我们所要升至的试验电压。仪器升至这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出,进行停机操作。一般情况下电压保护值设定为比试验电压高4KV。
电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出,进行停机操作。
定时修改范围:0-60分。它规定了试验时间的长短。单位为分钟。
F表示输入电压频率。超低频高压发生器用途
ZSVLF-30KV/0.1Hz 30KV超低频交流耐压试验装置适用于:交联聚乙烯绝缘电力电缆的耐压试验、水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时,发挥着明显巨大的作用。
0.1Hz 超低频高压发生器符合以下电力行业标准
执行标准:DL/T 849.4-2004《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准,《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》
行业内对超低频高压发生器有不少约定俗成的别名,如:超低频耐压试验仪,超低频耐压试验装置。叫法虽不同,但其实都是超低频高压发生器,或以超低频高压发生器为核心设备,搭配其他组件,进行高压耐压试验。

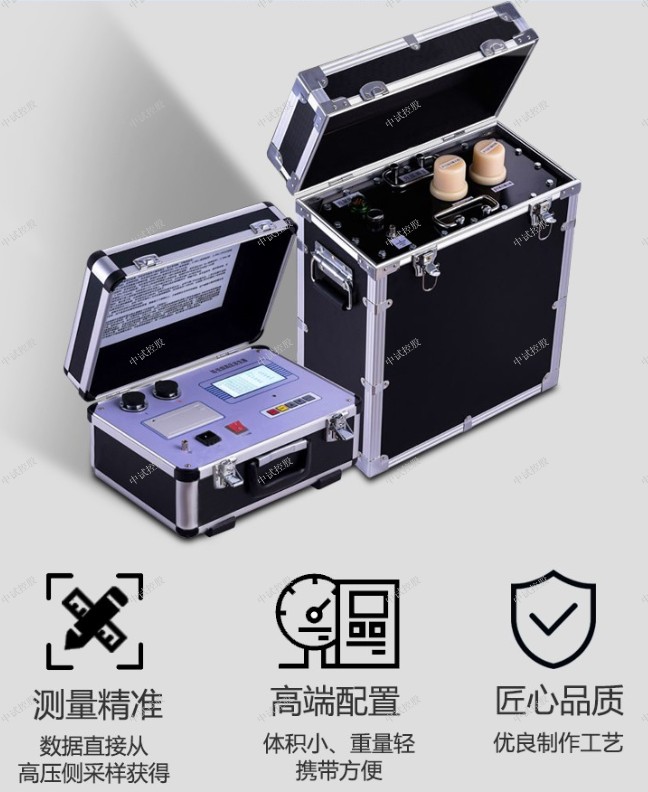

0.1Hz程控超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。

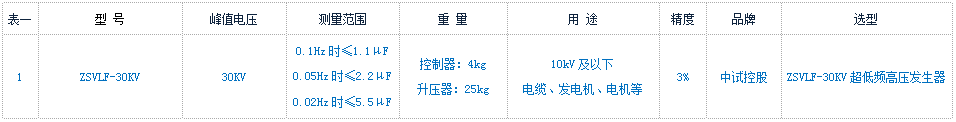

3、带载能力:参见表1
0.1 Hz 特大1.1µF(
0.05 Hz 特大2.2µF
0.02 Hz 特大大5.5µF
4、测量精度:±(3%满量程+0.5KV)
5、电压波形失真度:≤5%
6、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
7、电源:交流50 Hz,220V ±5%
8、电源保险管:参见表1

? 扫描模式确认与修改
1、选择扫描模式
点击“终止频率” 选择测试的终止频率,系统按照已经设定的扫描参数,自动将参数设置为设定的参数,参数主要包括起始频率、扫描模式、扫描点数,如需进行调整,可以在A区相应的参数标签上进行点击,则自动进行切换(当鼠标指针移动到可以变化的标签上时,标签自动变为绿色)。
2、更改默认信息
如希望重新调整默认设置信息,用鼠标右键点击“终止频率” 按钮,弹出功能菜单,选择“模式设置”,弹出信息设置窗口(如下图),可以对默认扫描信息进行调整,调整完毕后,重新启动软件,按照调整后的默认信息进行测试。
左侧的选择框可以多系统进行设置,再次启动时自动回复默认设置。
最小步距限制 用于对数扫描时进行步距限制,以节约扫描时间。
显示均值 用于设备验证时显示测试过程的平均值,一般不用打开。
速度优先 模式在测试过程中会自动屏蔽后台处理程序,以提高测试速度,一般选择打开。
干扰抑制 当外部干扰比较大时,有一定的干扰抑制功能。
曲线拟合 功能可以对测试结果进行拟合,使测试曲线更平滑,一般需打开,通过调整右侧的拖动条可以调节拟合的深度,越靠右曲线越平滑。
3、更改扫描参数
扫描参数的更改用于试验需要比较复杂的参数组合时,系统不带记忆功能,软件退出后自动恢复。
在开始扫描前,点击曲线显示区域(A)中的参数标签,可以对除终止频率以外的信息进行更改,更改采用循环调整方式进行。
扫描参数更改适用于单次对测量结果有要求或进行研究时,一般不需要进行调整。
? 测试
设置好基本的测试信息后,即可进行频响法的数据测量,点击“START开始” 按钮,系统自动完成频率扫描。在测试过程中, 按钮变成“STOP停止” 按钮,点击该按钮,则停止当前扫描,在测试过程中,在信号曲线显示区“单击”鼠标,则测试过程暂停,再次点击继续进行。
测试完成一项后,改变接线方式,同时改变软件上的设置信息,再次点击 按钮,进行下一相的测量,重复以上的操作,直至完成所有的测量项目。
在试验过程中,鼠标在测试曲线显示区(A)双击,可以打开测试波形显示区,该区域包括波形显示以及输入电压峰峰值(红色)、响应电压峰峰值(黄色)以及放大倍率和横轴时间信息,该信息主要用于信号研究。
4.3相关性分析
在E区中的曲线自动分为三组,1-3为一组,4-6为一组,7-9为一组,每组曲线在组内进行相关性分析。点击“分析” ,系统会在左侧弹出报告显示窗口,该窗口显示目前的测试报告内容,操作者可再次对信息进行确认和录入,点击报告显示窗上的“导出” ,弹出保存对话框,可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中,文件名以“打印报告”+“打印时间”的形式存储。
点击“分析” ,系统会在左侧弹出报告显示窗口,该窗口显示目前的测试报告内容,操作者可再次对信息进行确认和录入,点击报告显示窗上的“导出” ,弹出保存对话框,可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中,文件名以“打印报告”+“打印时间”的形式存储。
在E区中选中的曲线自动分组,每组曲线在组内进行相关性分析。分析分为横向比较,纵向比较和两两比较,横向比较为绕组间的比较,1-2-3为一组,4-5-6为一组,7-8-9为一组。纵向比较为同绕组之间的比较,1-4-7为一组,2-5-8为一组,3-6-9为一组。两两比较为绕组成对比较,1-2,3-4,5-6,7-8分别为一组。
窗口下部为报告输出的内容选择。
