ZSVLF-30KV超低频高压发生器

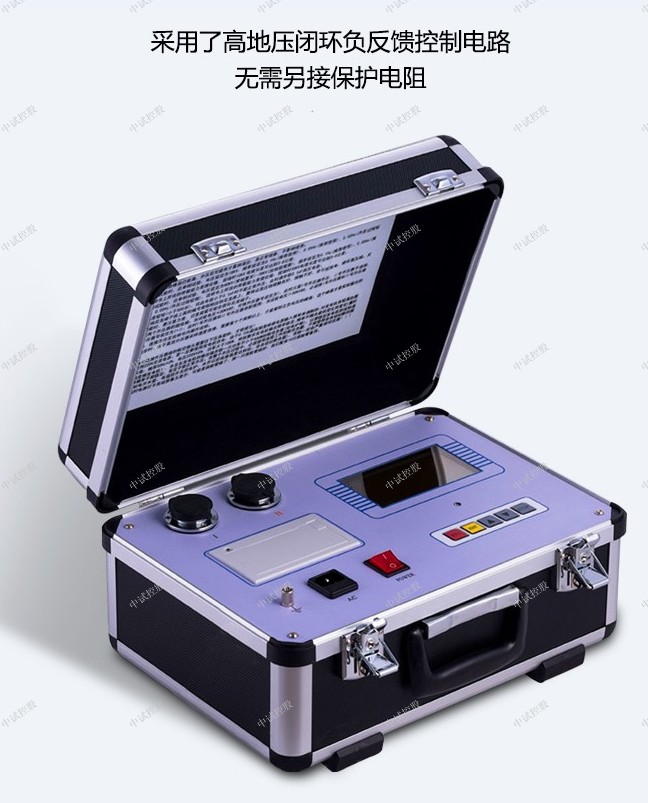

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

参考标准： DL/T849.4-2004

超低频高压发生器：ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。
2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图9所示
3、按照有关规程的要求，试验电压峰值可按如下公式确定：
Ｕmax＝√2βＫUo
          其中Ｕmax ：为0.1Hz试验电压的峰值（kV）
β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2
Ｋ：通常取1.3∽1.5  　一般取1.5
Ｕo ：发电机定子绕组额定电压（kV）
例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为：
                 Ｕmax＝ ×1.2×1.5×13.8≈35.1(kV)
4、试验时间按有关规程进行
5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，
特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
电力电容器的超低频耐压试验方法

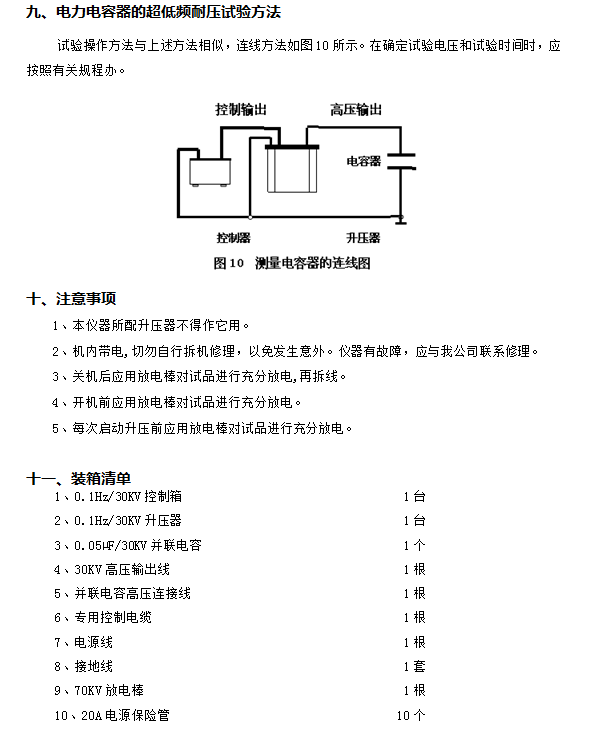

    试验操作方法与上述方法相似，连线方法如图10所示。在确定试验电压和试验时间时，应按照有关规程办

2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

ZSVLF-30KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-30KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-30KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

性能特点

2.1  对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。

2.2  对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。

2.3  仪器具有助磁法测试和消磁功能，满足现场试验多种需求。

2.4  中试控股电力仪器具有反电动势保护、断线保护、断电保护等多种保护功能。

2.5  仪器测量范围宽，最高可达200Ω，精度高。

2.6  不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

2.7  热敏打印机打印功能，快速、无声。

2.8  体积小、重量轻，方便携带使用。

3技术指标

3.1量程：

单相：  20 A      0.500mΩ～1.000Ω     10A        1.000mΩ～2.000Ω

        5  A      10.00mΩ～4.000Ω     1 A        100.0mΩ～20.00Ω

0.1A      1.000 Ω～200.0Ω

三相：  10A + 10A 1.000mΩ～0.800Ω     5 A + 5 A  10.00mΩ～1.600Ω

        1 A + 1 A 100.0mΩ～8.000Ω     0.1A+0.1A  1.000 Ω～80.00Ω



3.2准确度：±(读数×0.2%+2字)

3.3 分辨率：0.1uΩ

3.4 工作电源：AC220V±10%, 50/60Hz

3.5 使用温度：-10℃～50℃

3.6相对湿度：＜90%，不结露

3.7仪器体积：410×290×220mm

3.8仪器重量：9Kg（不包括测试线）

4 面板及接线端子介绍

                                              1

图一

4.1 高压测试端： 黄、绿、红、黑4色接线座，分别对应A、B、C三相与中性点，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。

4.2 低压测试端： 黄、绿、红3色接线座，分别对应a、b、c三相，和低压测试线（较短，黄、绿、红）棒弹侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c套管。

4.3 显示屏：     320×240点阵液晶，带LED背光，显示操作菜单和测试结果。

4.4 按键：       操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”

为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取

消”键，放弃当前操作。

4.5 优盘接口：  外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在

存储过程中，严禁拨出优盘。

4.6 打印机：    打印测试结果。

4.7 接地端子：  仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。

4.8 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/5A，尺寸φ5mm×20mm，应使用相同规格的保险管。

5 操作使用说明

5.1 测试接线

高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。

5.2 打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。

打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。

打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

5.3 使用操作

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。



2

 图二

此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。

按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。

5.3.1直阻测试

5.3.1.1参数设置

在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。
