中试控股技术研究院鲁工为您讲解：电缆超低频交流耐压高压发生器|3公里

ZSVLF-50KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

参考标准： DL/T849.4-2004

超低频高压发生器：超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

1、ZSVLF-50KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。

主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门

科研单位及高等院校等需要耐压试验设备的首选产品。
2、ZSVLF-50KV30KV超低频交流耐压试验装置实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。

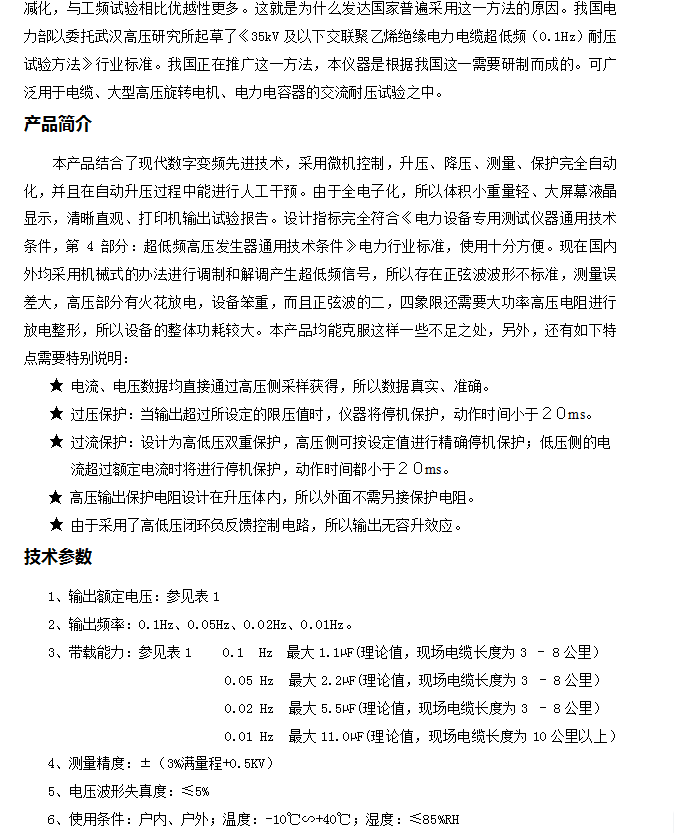

超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
3、ZSVLF-50KV30KV超低频交流耐压试验装置是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。

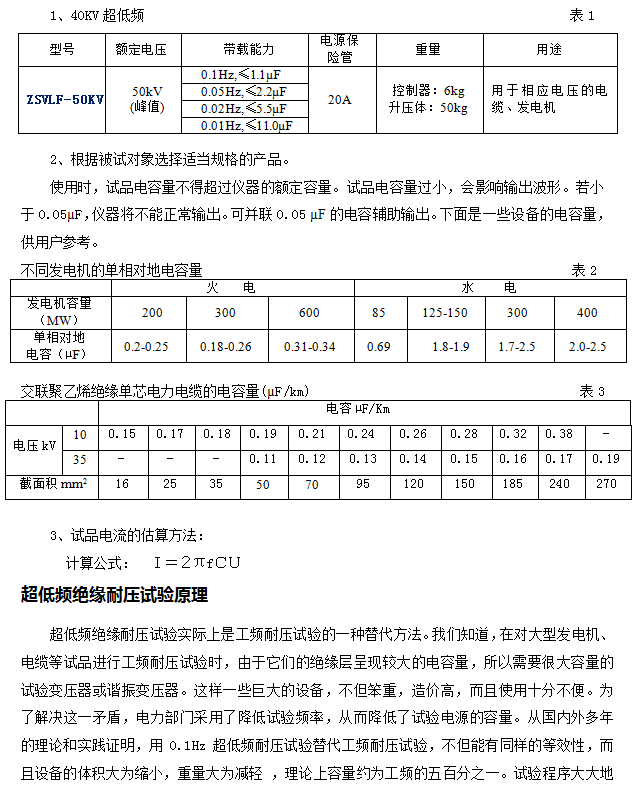

1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
★频率有三种选择：0.1、0.05、0.02，单位为 Hz。
★定时修改范围：0-99 分。它规定了试验时间的长短，单位为分钟。
★设定电压：范围为 0 至额定值，单位为 kV。它设置了我们所要升至的试验电压。仪器升至这个设定限压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★设定限压：电压保护值设定范围为 0 至额定值，单位为 kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
★设定限流：电流保护值设定范围为 0 至额定值，单位为 mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）

ZSVLF-50KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-50KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-50KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

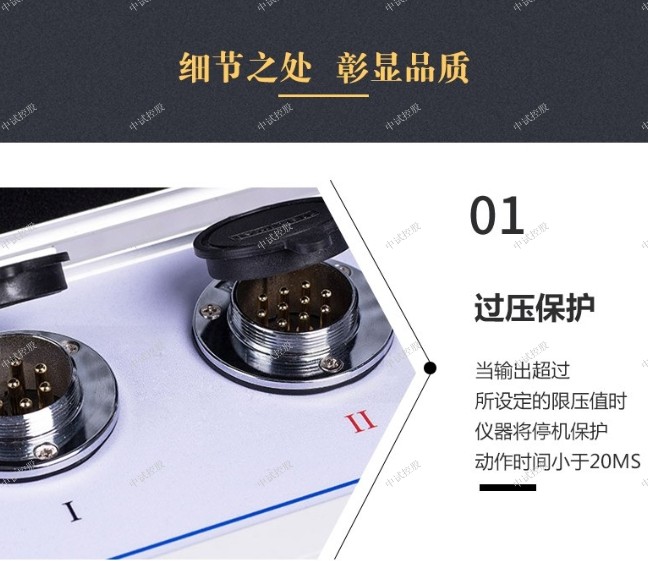

5、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

1、2、3KM电缆超低频交流耐压试验仪在发展中对新技术的使用非常重视，这也是自己能够在行业中获得非常好的进步的重要前提。发展的过程中就需要知道做好对技术的使用究竟有哪些好处，这样才能够在行业竞争中可以占据好的优势。

之所以1、2、3KM电缆超低频交流耐压试验仪在发展中需要使用到新的技术，就是因为只有使用新的技术之后。在发展的过程中，只要能够将这些方面的事情做好，那么就一定会让自己在发展过程中可以得到非常好的进步。

占据技术上的优势之后，还能让自身发展能够获得非常好的进步。在激烈的行业竞争中，只有确保有很好的技术使用之后，才能让我们在发展的时候能够获得非常好的优势，这对我们今后的长远发展也会有着非常重要的帮助。

 工作中所使用的所有设备都应该获得好的使用效果，这样才能促使整个工作可以更加顺利的完成。在生产中很多人都会使用到1、2、3KM电缆超低频交流耐压试验仪，这些设备能够有效地提升工作效率。那么，在使用设备的时候怎样才能发挥出更好的设备效果呢？

要想在使用设备的时候发挥出非常好的效果，就需要在使用之前能对设备有非常全面的了解。只要能够真正的了解设备，那么就可以掌握非常全面的设备操作技巧。在使用设备的过程中，一定要有非常好的操作，这样才能让设备可以发挥出好的性能。

另外，在使用1、2、3KM电缆超低频交流耐压试验仪设备的时候，还需要确保设备可以得到良好地日常维护，这也是确保设备在使用的时候能发挥出很好地效果的重要前提。因此，在使用设备的过程中将这些方面的工作做好是非常重要的。

输出频率：0.1Hz、0.05Hz、0.01Hz。

带载能力：0.1 Hz 1.1μF

0.05 Hz 2.2μF

0.02 Hz 5.5μF

测量精度：３%

电压正，负峰值误差：≤３％

电压波形失真度：≤５％

使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

电源：交流50 Hz，220V ±5%

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

 中试控股技术博士为您解说：28、29、30公里电缆超低频交流耐压试验仪

 28、29、30公里电缆超低频交流耐压试验仪总是要做好对的选择，市面上有很多的28、29、30公里电缆超低频交流耐压试验仪，面对各种不同的选择，到底是要如何来做出选择，很多人其实不是特别的清楚，至少在选择的时候有一点不确定。

选择28、29、30公里电缆超低频交流耐压试验仪之前可以做好各个方面的认识，尤其是要对各种28、29、30公里电缆超低频交流耐压试验仪的具体情况都有最为基础的认识。当你可以对其中具体的信息以及基础事情都有所关注，对整个选择来说都很重要。太多人在做事情的时候，总是无法考虑到这些情况，因此导致很多的事情。

所以，选择28、29、30公里电缆超低频交流耐压试验仪之前，提前做好各个方面的认识，明确自身选择的方式，然后确定具体的方向，最终的结果其实都很好。如果你本身就是一无所知，那么错误的选择对我们造成很多的影响，这些都是为基础的情况。

超低频高压发生器与直流高压发生器都带是高压发生器，作用都是检验发现电气设备绝缘内部隐藏的缺陷，以便了解和掌握设备的绝缘状态，确保高压电气设备安全、可靠运行。但它们在性能上有着天壤之别。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz 1.1μF

0.05Hz 2.2μF

0.02Hz 5.5μF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

 28、29、30公里电缆超低频交流耐压试验仪适用35kV电压电缆、电力电容器、大中型发电机和电动机试验。
