中试控股技术研究院鲁工为您讲解：电缆低频高压发生器30KV

ZSVLF-50KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

参考标准： DL/T849.4-2004

超低频高压发生器：超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

1、ZSVLF-50KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。

主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门

科研单位及高等院校等需要耐压试验设备的首选产品。
2、ZSVLF-50KV30KV超低频交流耐压试验装置实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。

超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
3、ZSVLF-50KV30KV超低频交流耐压试验装置是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。

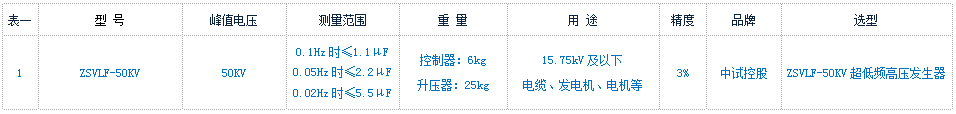

1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
★频率有三种选择：0.1、0.05、0.02，单位为 Hz。
★定时修改范围：0-99 分。它规定了试验时间的长短，单位为分钟。
★设定电压：范围为 0 至额定值，单位为 kV。它设置了我们所要升至的试验电压。仪器升至这个设定限压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★设定限压：电压保护值设定范围为 0 至额定值，单位为 kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
★设定限流：电流保护值设定范围为 0 至额定值，单位为 mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）

ZSVLF-50KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-50KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-50KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

首先要验证设备的可用性

1.仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。

2.测试时，仪器接地端与被测体要可靠相接，严禁开路;

3.仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度；

4.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；

5.每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。



超低频高压发生器保险管的更换方法

保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险。



超低频高压发生器在使用时要注意环境因素：

1.应该避免放在潮湿、高温、多尘的环境中。

2.避免上潮，等损坏超低频高压发生器的操作。

3.避免高温，出现电池短命，元器件溶化等问题。

4.超低频高压发生器是精密的电子仪器不可随意的打开，在打开之时我们要做好相关的保护措施，以外毁坏。

5.避免上潮锈蚀里面的元器件，使用不了。



6.长时间不使用的情况下，应该取出里面的电池。避免长久不用，内部产生放电的作用，损坏超低频高压发生器。在我们经常的操作过程中，应该zui少一年换一次电池。以免电池的作用影响超低频高压发生器的工作出现问题。



7.避免多尘出现灰尘吹进超低频高压发生器造成短路等原因。使得电池冲电损坏超低频高压发生器。

8.在长久的没有运用超低频高压发生器，我们在需要运用的时候，需要检测耐压试验，数据值是否准确，绝缘杆是否正常。



为了您和设备的安全，请操作人员仔细阅读以下内容:

1．试验时机壳必须可靠接地。

2．试验时不允许不相干的物品堆放在设备面板上和周围。

3．测试前对仪器进行校准，(方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

4．更换保险管和配件时，请使用与本仪器相同的型号。

5．本仪器注意防潮、防油污。

6．试验时请确认被测设备已断电，并与其它带电设备断开。

7．为了安全，在测试时前请将未被测试开路的绕组端子全部对地短路。

随着电机容量的增加，发电机绕组对地电容量也越来越大，特别是水轮发电机，交流耐压试验的设备容量也越来越大，给试验带来了困难。由于采用0.1Hz比采用Hz的频率减小了500倍，解决了试验设备容量的难题。因此，在《预规》中说明：有条件时，可采用超低频耐压试验装置，试验电压为工频试验电压峰值的1.2倍。由研究可知，0.1Hz电压在绕组端部绝缘的分布，介于50Hz和直流电压之间，故易检出槽口及其附近绝缘的缺陷。

对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。

1.在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。
