中试控股技术研究院鲁工为您讲解：VLF电缆低频高压发生装置

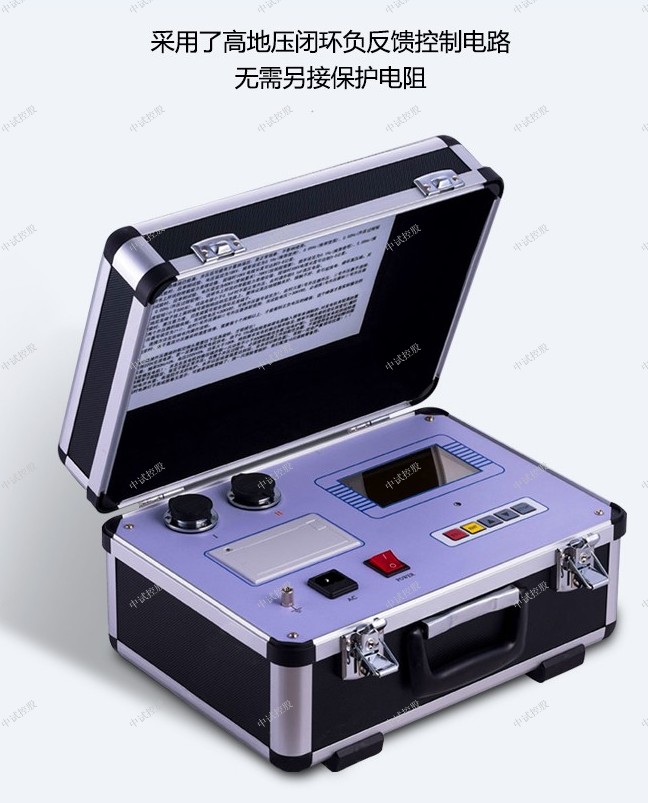

ZSVLF-30KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

参考标准： DL/T849.4-2004

超低频高压发生器：ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

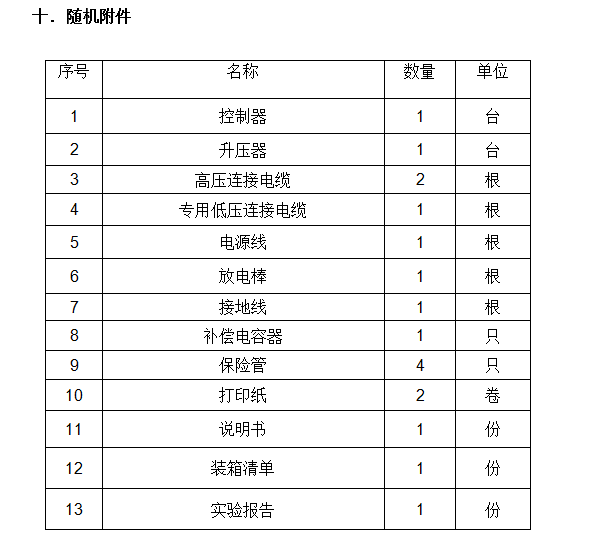

ZSVLF-30KV超低频高压发生器运输
本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包
装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防
雨、防尘、防机械损伤。
（2） 储存
仪器平时不用时，应储存在环境湿度在-20℃～+60℃，相对湿度不超过 85%，通风，无
腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
（3） 防潮
在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二
小时），以使潮气散发，保护元器件。
（4） 防曝晒
仪器在室外使用时，尽可能避免或减少阳光的直接曝晒。仪器在室外使用时，尽可能避
免或减少阳光的直接曝晒。
十二．质量保证
（1） 本仪器严格按照国家标准和企业标准制造，每一台仪器都经过严格的出厂检验。
（2） 本仪器享有一年的保修期，在此期间由于制造厂的原因而使质量低于特性要求，本
公司将免费予以保修。
（3） 在仪器使用寿命内，本公司将终身提供仪器的维护、使用培训、软件升级等相关服
务。
（4） 如果在使用中发现问题，请及时与本公司联系，我们将在 24 小时（省内）或 48
时（省外）为您服务解决问题。

ZSVLF-30KV超低频高压发生器特征
1、集多种功能于一体，有交流试验-自动、交流试验-手动、直流试验-自动、直流试验-手动等多种操作模式可选；
2、电压、电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；
3、轻触式按键操作，所有功能均可通过按键设定，自带手/自动双系统；
4、具有状态提醒功能，引导式操作；
5、试验过程中，自带高压闪烁提醒显示，时刻提醒操作人员注意安全；
6、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；
7、试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
8、暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
9、自动/手动计时功能，耐压时间可任意设定：0 ～ 9999秒，上升/下降时间可设定10-99S（根据客户选配）；
10、手动控制模式，上升/下降由按钮控制，设备自动判断上/下限位状态，有过电压保护、过流保护等功能，整个试验过程手动控制，按需操作；
11、带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源；
12、升压速度智能控制，当电压接近目标电压时，升压速度会自动减慢，不会产生过电压过冲现象；
13、过流、闪络、击穿等故障时，保护即时，准确，可靠；
14、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象；
15、打印功能，能打印试验电压、试验电流、耐压时间、产品编号、试验人员编号、试验日期等信息（采用北京迅普电子微型打型机，可靠性好，使用寿命长）；
16、标准型材机箱，外形美观大方，结构合理、可靠耐用。

1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

ZSVLF-30KV超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

ZSVLF-30KV超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

ZSVLF-30KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

变压器直流电阻测试仪的测量方法测量直流电阻是变压器试验中的一个重要项目。通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。



测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源开关。



仪器在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。

中试控股变压器直流电阻测试仪的测量方法和注意事项变压器直流电阻测试仪简称直流电阻测试仪，直阻测试仪，感性负载直流电阻测试仪等，英文名称：Transformer DC Resistance Tester。变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器，是设计成一体的高精度稳流电源及测试部分组成。测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印，该仪器对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。下文讲诉的是变压器直流电阻测试仪的测量方法和注意事项。



变压器直流电阻测试仪的注意事项在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃;2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施;3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误;4)测量变压器低压侧时，所有人员应与高压侧保持适当安全距离



变压器直流电阻测试仪的测量方法测量直流电阻是变压器试验中的一个重要项目。通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。



测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源开关。



仪器在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。
