中试控股技术研究院鲁工为您讲解：程控超低频耐压检测仪

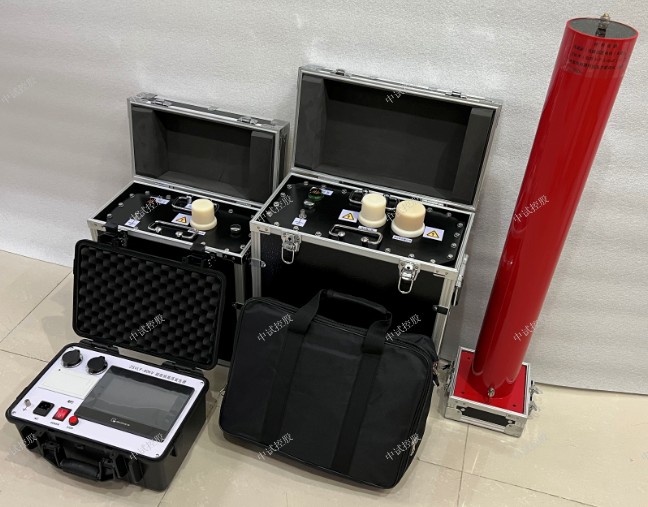

ZSVLF-80KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

参考标准： DL/T849.4-2004

超低频高压发生器：超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

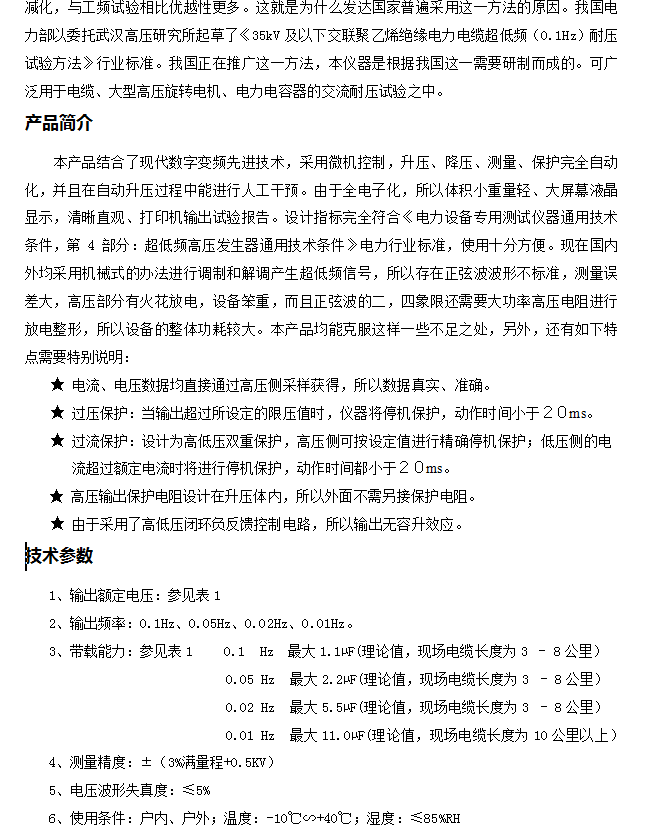

ZSVLF-80KV30KV超低频交流耐压试验装置实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。华意电力超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
ZSVLF-80KV30KV超低频交流耐压试验装置是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。
从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验

可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
★频率有三种选择：0.1、0.05、0.02，单位为 Hz。
★定时修改范围：0-99 分。它规定了试验时间的长短，单位为分钟。
★设定电压：范围为 0 至额定值，单位为 kV。它设置了我们所要升至的试验电压。仪器升至这个设定限压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★设定限压：电压保护值设定范围为 0 至额定值，单位为 kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
★设定限流：电流保护值设定范围为 0 至额定值，单位为 mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）

输出频率：0.1Hz、0.05Hz、0.02Hz。

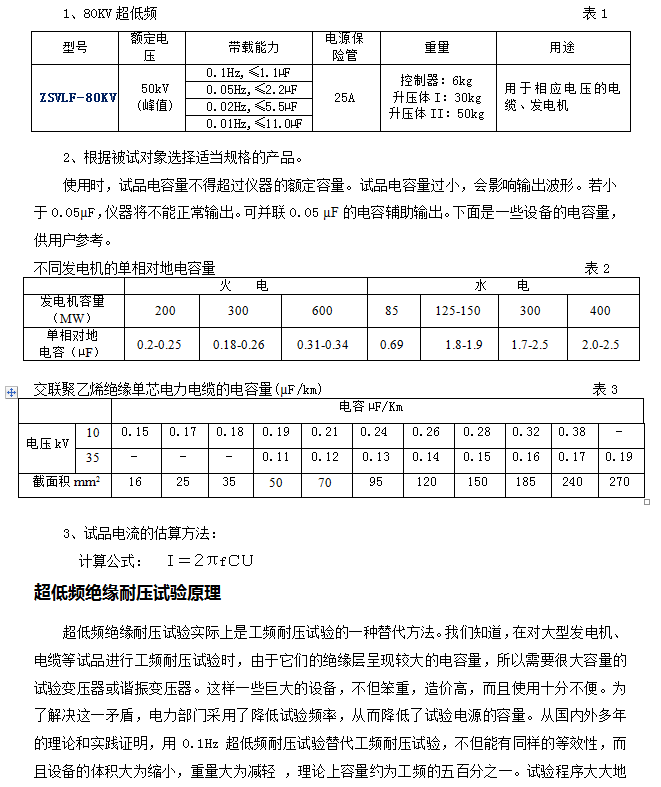

带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大5.5µF
测量精度：±（3%满量程+0.5KV）
电压波形失真度：≤5%
使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
电源：交流50 Hz，220V ±5%

一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题
    后，才能使用本仪器。
二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接
地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤
30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II
串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接
到升压器II，绝对不能接反！否则会损坏仪器或者试品。
三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分
    放电后再关闭电源。否则一定会损坏仪器！！！
四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。
五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。
六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、
0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-20公里。
七、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设
定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-15公里。

ZSVLF-80KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-80KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-80KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

如图二所示：最上方从左到右依次为特性测试用端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、电压端子Ua、Ub、Uc、），打印机、电源插座及开关、RS232通讯接口（保留功能，暂无）、接地端子、注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为高亮度液晶显示屏；液晶右侧为导电橡胶键盘。



3、键盘说明

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。

键：确定键，在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。

退出键：返回键，按下此键均直接返回到主菜单；

存储键：中试控股用来将测试结果存储为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：按此键可在在主菜单下直接进入设置屏进行参数的设置。

切换、自检键：现为保留按键，无实际用途。

帮助键：用来显示帮助信息。

数字/字符键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

#键：在温度设置时代表“负号”，例如：设置“－5℃”需按“＃”键，再按“5”键，再按“确定”键完成。

F1~F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。油浸式试验变压器产品结构

油浸式试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

?

图1：单台YD、TDM(G)试验     图2：单台试验变压器内部结构图

变压器外部结构示意图

1—短路杆D      2—均压球          3—高压套管      4—变压器提手

5—油阀     6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X    12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组   18—二次高压绕组

在YD油浸式试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

 油浸式试验变压器工作原理

油浸式试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为

380V)电源接入(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，

经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至YD、TDM(G)试验变

压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

1、单台YD试验变压器的工作原理图见图3

图3：单台YD油浸式试验变压器原理图

2、 单台TDM(G)试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中

作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出

状态；取消短路杆时，作为直流输出状态。

图4：单台TDM(G)交直流试验变压器原理图

图中：D—短路杆            VD—高压硅堆

图5：三台试验变压器串级接线原理图

图中：P—容量(kVA)      V—电压(kV)      G1、G2—绝缘支架

3、 三台试验变压a器串级获得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性，

因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和

安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器

单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励

磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组

a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕

组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变

压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验

变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V

、3V；其额定容量分别为3P、2P、1P。

 油浸式试验变压器使用方法

油浸式试验变压器做被试品的工频耐压试验使用接线原理图见图16。

图16：被试品工频耐压试验接线图

图中：R1—限流电阻   FRC—阻容分压器  RF—球间隙保护电阻

?                G—球间隙          CX—被试品

注：高压尾必须可靠接地
