中试控股技术研究院鲁工为您讲解：电缆超低频交流高压测试系统

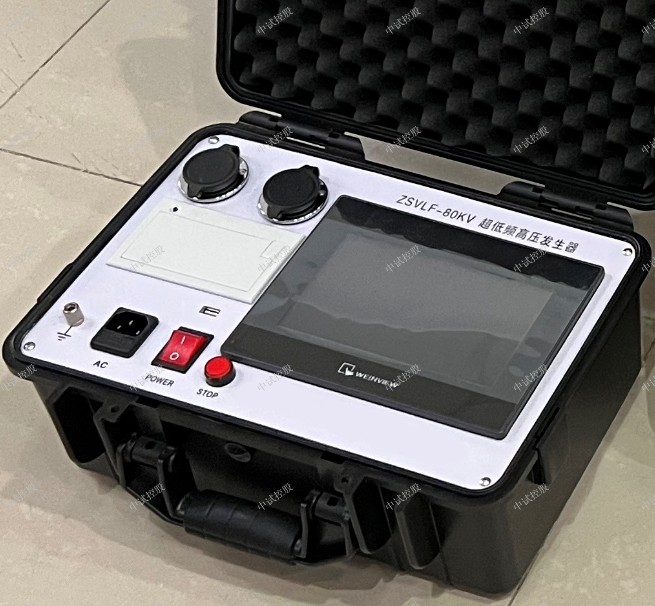

ZSVLF-30KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

超低频高压发生器：ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

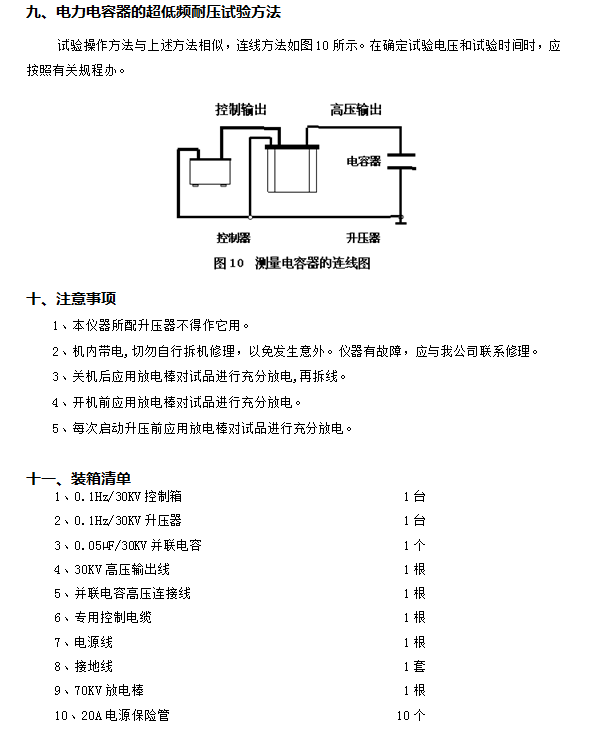

注意事项
1、本仪器所配升压器不得作它用。
2、机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。
3、关机后应用放电棒对试品进行充分放电,再拆线。
4、开机前应用放电棒对试品进行充分放电。
5、每次启动升压前应用放电棒对试品进行充分放电。
(1)确认所有的连接都已完成，特别是控制器和高压器的接地良好，并且可靠。在此步骤中，应注意确保所有绝缘体、接线柱、电缆端头是清洁且干燥的，避免闪络和泄漏；处理好远端的隔离和绝缘，也就是将一些导体从其他导体及它们的屏蔽层中分离出来，要求所有电缆屏蔽应在电缆的近端点处接地；在电缆中或临近的任何没有被测试的导体或线芯都应接地，以避免电荷的积累及可能存在的电击危险。
(2)测试电缆的容量，选择佳频率。将控制器放在测试电缆的附近。
(3)中试控股详细讲解接通电源开关，电源指示灯亮。选择仪表模式至恤F档，仪表调零。
(4)HOT端口输出连接被试电缆线芯，COM端口输出连接被试电缆接地，测试电缆电容。
(5)如果电容表模式电缆电容读数小于6μF，按下×l按钮，按表l选择合适的频率。
注：要求Zui小负载电容0．01 p-F，以获得完整输出。
(6)中试控股详细讲解带示波器输出接口的，可外接示波器(可选件)用来监测输出波形。示波器需接地且输入应设置到1 V，格，扫描基线应为5 s，格，且触发器应设置为滚动显示，观察波形，有信号存储显示的示波器适合用于此。
(7)通过外界泄流电阻将输出线接至试品。确保试品与周围接地体有足够的安全距离。
(8)选择电流，电容表模式选择开关至mA档，观察电缆充电电流和放电电流。
(9)输出控制按钮应在零位，按下高压开按钮。高压开指示灯亮，此时高压装置上的泵和风扇起动。第一次使用该仪器试验时，在升高输出电压及开始测试之前，将输出控制没为零，并使油循环10 rain，这有助于排除冷却系统中的空气。顺时针缓慢旋转输出控制旋钮，以2 kV／s均匀升压，直至升到所需电压值。对于大电容负载，如果升压过快，会引起过载保护跳闸。观察千伏表，设置电压。请注意输出周期，在0．02 Hz的频率下50 s输出一个完整的正弦波；在O．05 Hz的频率下20 s输出一个完整的正弦波；在O．1 Hz的频率下10 s输出一个完整的正弦波。要设置输出电压，需要多于一个周期才能精确地读出输出结果。获得完整的输出，需要负载电容的Zui小值为0．01 uF。
(10)保持输出电压至规定试验时间。
(11)中试控股详细讲解在试验过程中，如发现电压表指针摆动较大，电流表指示急剧增加，调压器继续升压值电压基本不变甚至显下降趋势，而电流增加幅度较大，试品电缆发出异味，烟雾或异常响声或闪络等现象，应立即停止升压，并查明原因。若是试品电缆绝缘部分簿弱引起的，则认为耐压试验不合格；若是由空气湿度或表面脏污等原因所致，可将试品电缆清洁，等干燥后再进行试验。
(12)试验完毕，按下高压关按钮之前，将输出控制旋钮旋至零位，负载归零，且使仪器循环60 S以上，这样有充分的放电时间。
(13)如试验时试品击穿，过载保护电路会断开高压。如出现过载，正常的波形输出将中断，负载将以更慢的速度放电。
(14)拆试验回路接线时，观察电压表指针是否回零，然后用放电棒对试品放电。

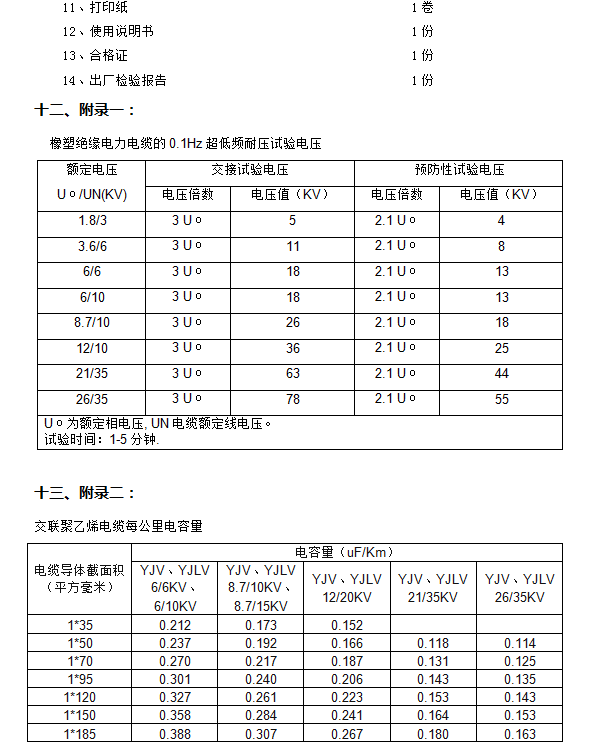

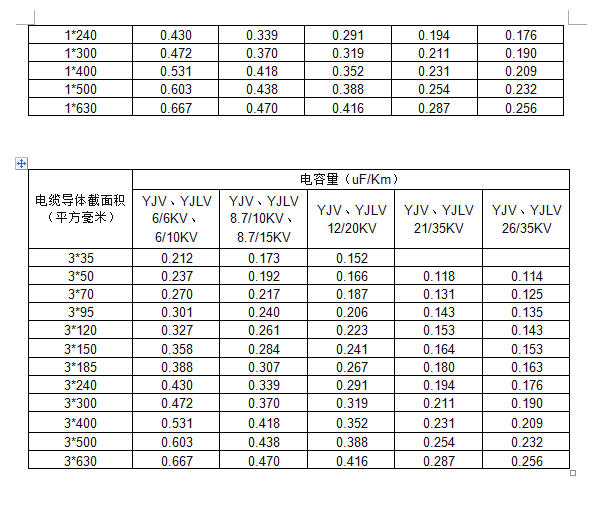

2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

ZSVLF-30KV超低频交流耐压装置：采用余弦方波作为交流输出源的一种新型超低频测试装置，超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。
ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力

是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

ZSVLF-30KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-30KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-30KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
