中试控股技术研究院鲁工为您讲解：超低频交流耐压高压测试系统

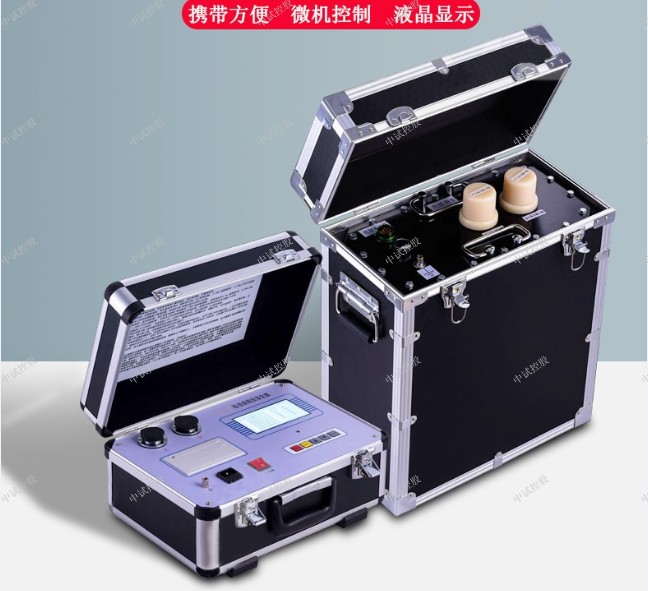

ZSVLF-30KV超低频高压发生器

采用微机控制，升压、降压、测量、保护完全自动化、全电子化
输出频率： 0.1Hz、0.05Hz、0.02Hz

超低频高压发生器：ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平

发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

连线方法
连线说明：用本产品随机配备的两根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2、操作程序
(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图4所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2) 设置限定参数
图4（设定界面）
在图4所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。用指尖触摸选定相应的设定。
频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz
试验电压范围为5KV至额定值。(请不要设小于5KV的试验电压),它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值设定为比试验电压高4KV。
电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作。
定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。
F表示输入电压频率。
可以存储打印20组历史数据。
以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。
用指尖触摸“数据”将20组历史数据存U盘datalog目录下生成Excel文件.用指尖触摸“启动”，仪器进入图5所示的升压界面。
 自动升压
自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按“STOP”键，仪器将切断电压输出。当升压值接近设定值时出现图6
此时用指尖触摸“微升”或者“微降”，可多次调整，调整到设定值时用指尖触摸“计时”，出现图7，仪器开始计时，计时结束后自动打印试验报告。放电结束后关机再开始下一次测量。
1、ZSVLF-30KV30KV超低频交流耐压试验装置是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。

主要用于对各种电器产品、电气元件、绝缘材料、仪器仪表、办公设备等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷

衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

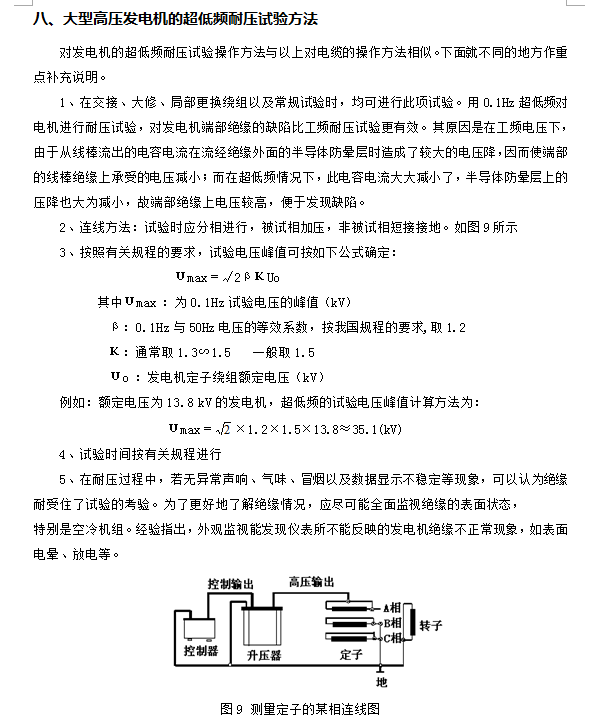

2、ZSVLF-30KV超低频交流装置实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。

超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
3、ZSVLF-30KV30KV超低频交流耐压试验装置是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。

本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。
4、从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

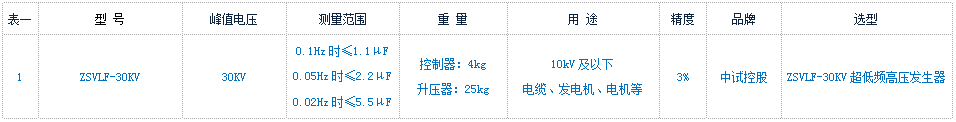

1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见表1
0.1  Hz  特大1.1µF(
0.05 Hz  特大2.2µF
0.02 Hz  特大大5.5µF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
8、电源保险管：参见表1

ZSVLF-30KV超低频高压发生器现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

ZSVLF-30KV超低频高压发生器行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。

ZSVLF-30KV超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
