中试控股技术研究院鲁工为您讲解：便携式电缆低频高压发生器

ZSVLF-20KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

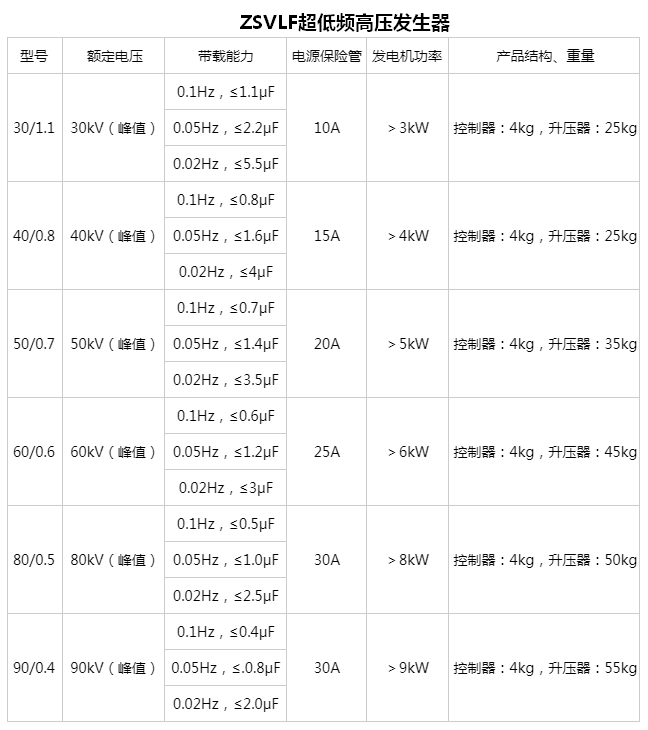

被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

型号         额定电压         带载能力         电源

保险管     产品结构、重量

30/1.1      30kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

40/1.1      40kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

50/1.1      50kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：40㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

60/1.1      60kV

（峰值     0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

80/1.1      80kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

90/1.1      90kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：55㎏

                   0.05Hz,≤2.2μF

                    0.02Hz,≤5.5μF

仪器结构功能说明

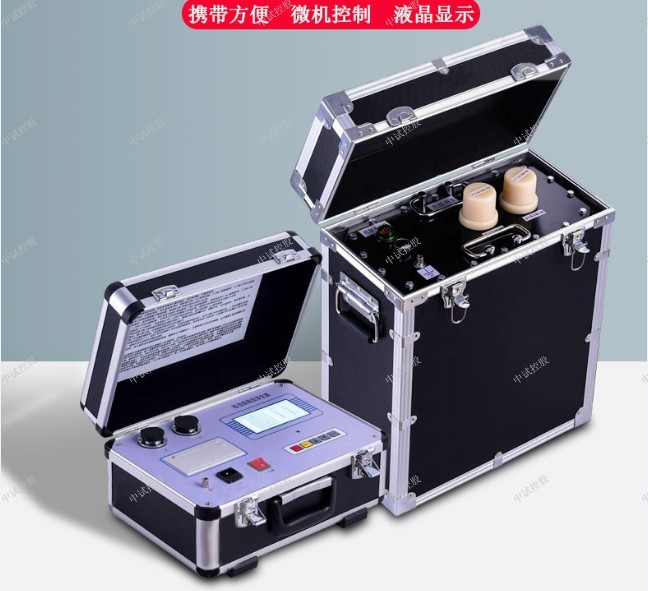

本仪器由两个部分组成：即控制器和升压器，两部分结构和功能如下：
1. 控制器面板各部件布置如图 1 所示，各部件功能说明如下：
图 1 控制器面板示意图
“  ”  －接地端子：使用时与大地相连。
“开关” －电源开关：内置指示灯，开时亮，关时熄“AC220V”－电源输入插座，内置保险管。
“打印机”－打印测试报告。
“电容触摸显示屏”－显示测试数据以及输出波形，并可以直接在屏幕上用
手操作。
“USB”-其功能用于与上位机通信连接。
“STOP”-用于紧急停止试验。

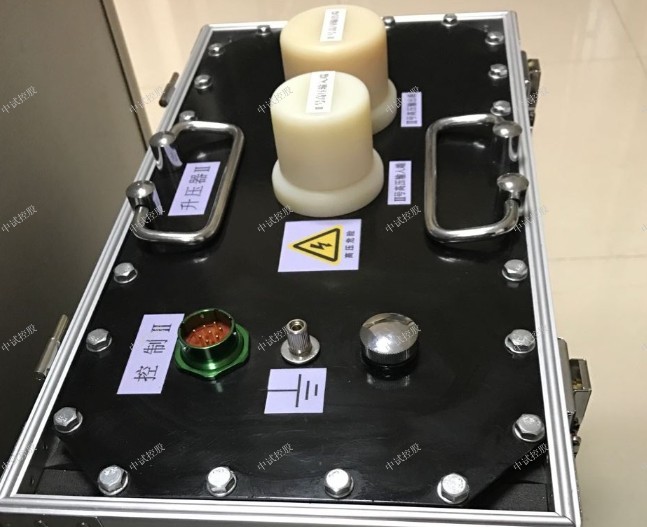

2.升压器结构示意图
图 2 升压器结构示意图
六．操作说明
1. 本系列超低频输出接线方法
图 3 接线示意图
接线说明：用本产品随机配备的控制输出专用线、高压输出专用线和接地线按图 3 的方法
连接。电源插座用电源线连至 220V/50Hz 的交流电上。
2. 操作程序
(1) 开机、关机、复位
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电或复位后，自动进入如图 4 所示的界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断，保险管大小应按表 3 提供的数据更换。
图 5 参数设置界面
首先在图 4 屏上点击“设置”按键会出现图 5 所示的设置参数界面，在图 5 上可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

利用无局放试验系统采集波形并用FFT快速傅里叶变换的多种功能，如振幅谱、功率谱、相关计算等对测取的信号作幅频特性分析，从而使测试人员能更直观地了解和分析放电现象，并根据放电信号的波形及幅频特性来判断放电的类型及性质。通常先通过不同频带宽度的放大器、不同类型的取样阻抗，在试验室测试了多种类型的放电，然后对大型变压器进行现场测量，以验证试验结果是否显示较好的一致性。

中试控股详细讲解通过数字信号实时测量，就可获得高压设备绝缘中放电信号的实际波形，从而能如实地观察到设备内部放电波形的细微差别及分析其各自的幅频特性。将实测信号处理获得其频域中的传递函数，用试验电压和降低电压下测得信号的频域传递函数进行比较。用试验电压下测取的信号与标准试验信号进行相关分析，能更加可靠地判断变压器是否存在局部放电及其放电属性。数字式局部放电测试仪测取的波形见下图。

数字式局部放电测试仪实测波形

数字式局部放电测试仪实测波形

a)环氧浇注电容器局部放电波形测量记录，波形无振荡放电脉冲很快衰减；

b)1台12万kVA变压器的放电波形；c)惰性气体放电波形；d）干扰脉冲波形

图(a)为一电容器局部放电的实测波形和参数，该图为测量时显示在屏幕上的波形，并即刻用打印机作屏幕打印出的。上半屏显示的为一周期（0-360°相角）的放电脉冲，下半屏为放大后的单个放电脉冲波形（也即为分段显示内存中波形）。由图可见，波形无振荡，放电脉冲很快衰减。图(b)中为变压器中的一次放电脉冲波形，一次放电脉冲振荡过程约为20μs左右。

相关推荐：电力变压器局部放电试验目的及基本方法

                    电力变压器局部放电试验的试验标准及判断方法中试控股详细讲解国家标准GB1094-85《电力变压器》中规定的变压器局部放电的试验的加压时间及步骤，如下图所示。

变压器局部放电试验的加压时间及步骤?

变压器局部放电试验的加压时间及步骤

其试验步骤为：首先试验电压升到U2进行测量，保持5min;然后试验电压升到U1，保持5s；后电压降到U2再进行测量，保持30min。U1、U2的电压规定值及允许的放电量为

U1＝√3Um/／√3＝Um

Uz＝1 .5Um/√3时，允许放电量Q＜500pC。

式中Um——设备高工作电压(Um＝1.15Un)。

试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

中试控股详细讲解测量应在所有分级绝缘绕组的线端进行。对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。

在电压升至U1及由U2再下降的过程中，应记下起始、熄灭放电电压。

在整个试验时间内应连续观察放电波形，并按一定时间间隔记录放电量Q。放电量的读取，以相对稳定的高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但幅值特别大的应查明是外部干扰还是内部不稳定放电，并作好记录备查。一变压器局部放电分类及试验目的

中试控股详细讲解电力变压器是电力系统中很重要的设备，通过局部放电测量判断变压器的绝缘状况是相当有效的，并且已作为衡量电力变压器质量的重要检测手段之一。
