ZSVLF-20KV超低频高压发生器

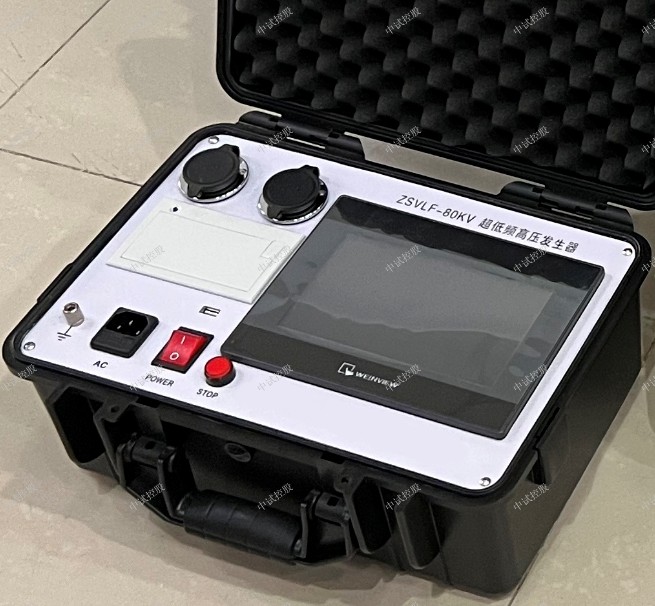

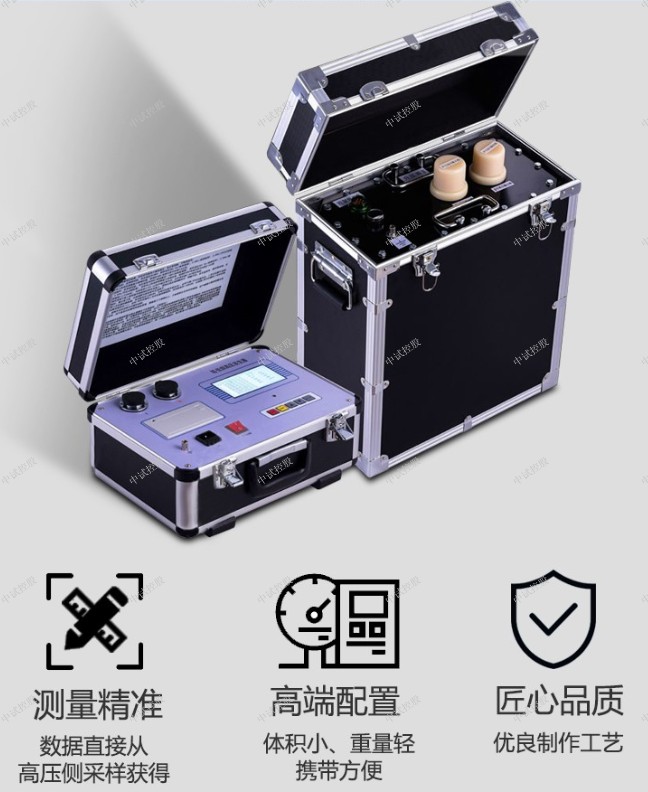

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

型号         额定电压         带载能力         电源

保险管     产品结构、重量

30/1.1      30kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

40/1.1      40kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

50/1.1      50kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：40㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

60/1.1      60kV

（峰值     0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

80/1.1      80kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

90/1.1      90kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：55㎏

                   0.05Hz,≤2.2μF

                    0.02Hz,≤5.5μF

根据被试对象选择适当规格的产品

使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响

输出波形。若小于 0.05μF，仪器将不能正常输出，此时可并联 0.05 μF的电容器

（由本公司提供）辅助输出。常用电气设备电容量的估算见表 4 和表 5

表 4 不同类型发电机的单相对地电容量

         表 5 交联聚乙烯绝缘单芯电力电缆的电容量(μF/km)

12.试品电流的估算方法：

计算公式： Ｉ＝2πfCU

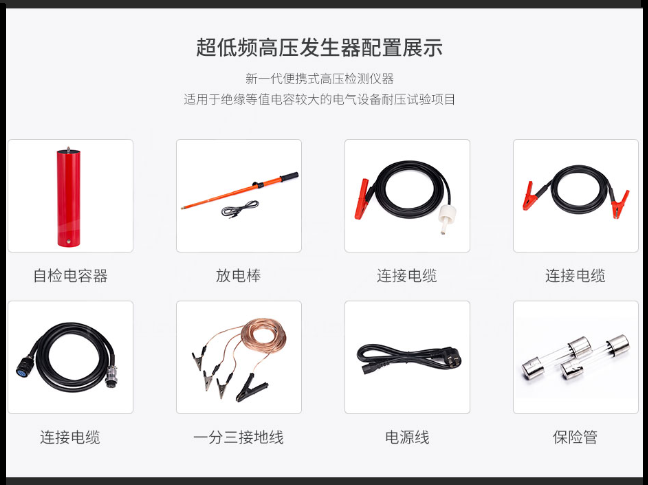

产品特点

☆ 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等

测试过程全自动化。

☆ 操作方便：接线简单，傻瓜式操作。

☆ 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时

间≤10ms）,仪器安全可靠。

☆ 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。

☆ 采用了高低压闭环负反馈控制电路，输出无容升效应。

☆ 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。

☆测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。

☆ 体积小、重量轻：十分利于户外作业。

☆ 中英文切换功能

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

中试控股详细讲解变压器有载分接开关测试仪的数据操作方法

（1）变压器有载分接开关测试仪的数据保存

数据可保存于变压器有载分接开关测试仪的本地电子盘或外接U盘。用户无须选择路径，按照"站名"、"线路编号"、"日期"的目录结构保存，文件名为分接位序号，如01-02.TSD。

（2）变压器有载分接开关测试仪的数据读取

用户可从本地硬盘或外接U盘读取数据，如果要退回上级目录，将光标移动到 .. ,然后按 确定 即可退回上级目录。如果要进入某个目录，可选中目录后按 确定 。如果要打开某个文件，选中文件后按 确定 即可。

（3）变压器有载分接开关测试仪的数据同步

数据同步用于批量将数据转储到外接U盘上，简化操作。需要同步时，请先插入U盘，在【文件】菜单里面选择【数据同步】，变压器有载分接开关测试仪会按照内部电子盘数据目录结构将文件逐一复制到U盘的 ORIGDATA目录下。如果数据量较大，则需要多等待一段时间。拷贝过程中，有复制动态提示。中试控股电力生产的试验变压器控制台的注意事项如下：

?

试验变压器操作箱

        1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。

        2、使用前应检查各电器的接触是否良好，特别是调压器碳刷的接触一定要良好。

        3、应严格按照相关的操作规程操作，严禁私自使用或无安全员监督的情况下使用

        4、该设备应存放在通风、干燥、无腐蚀性气体的地方。

       仪器检查及故障原因分析：控制箱内的控制回路升压正常，输入、输出正常；连接导线用万用表欧姆档测试，也显示正常；因此判断可能是高压试验变压器故障。从原理图可看出，高压试验变压器有3个同心线圈——原边线圈、高压输出线圈、仪表专用线圈。工作时，控制箱内电压回路接通后，通过自耦调压器的调节，使高试验变压器的原边线圈与高压输出线圈的比例关系不变，而其匝数远远小于高压输出线圈，故从仪表上可读取升压值。将试验变压器拆开后检查发现，变压器原边线圈、高压输出线圈均无异常，而仪表专用线圈有明显的过热痕迹，因此判断为仪表专用线圈烧毁。

       中试控股详细讲解检查仪表线圈，其所使用导线为0．3mm2。分析烧毁原因，应该是由于线圈芯线的截面积较小，载负荷能力差，致使在仪器升压工作过程中当泄漏电流较大时，将线圈烧毁。仪器两次故障现象相同，均是该原因造成的，由于线径是在设计装配过程中选型决定的，所以在上次返厂修理时，问题没有得到彻底的解决。

       处理方法:唯一的办法是更换仪表线圈。仪表线圈与另外两个线圈的排列顺序是——从铁心向外，依此为仪表线圈、高压输出线圈、原边线圈(即一次线圈)。更换仪表线圈，在较洁净的房间内，将铁心硅钢片一一拆开，然后将原边线圈、高压输出线圈依次取下，用白布分别包好、放好，防止尘土及异物，以备装配；测量好仪表线圈的原绕制成型的数据，然后将已烧毁的仪表线圈取下，选用截面积较大、载负荷能力较高的0．45mm2的漆包线，按原来的仪表线圈匝数及装配外型尺寸重新绕制。绕制完成后浸漆、干燥。开始装配，先将仪表线圈按原样装好，再将高压输出线圈、原边线圈按原来的位置安装好，将700多片硅钢片重新按原型装配。最后对高压试验变压器的变压器油进行了更新。将修好的仪器进行空载试验、带负荷试验，显示正常；与另外的一套仪器升压试验比较，结果良好，达到了工况要求。在随后的循环水高压电机、氟里昂高压电机及公司内配电变压器的检修试验中，使用该仪器，显示稳定可靠。直流高压发生器

       中试控股详细讲解目前在两年多的实践中证明，该试验变压器的故障处理方法是可行的。中试控股详细讲解变压器容量单位KVA

电力变压器容量单位用KVA，即视在功率。电力负荷多数为感性负载，其视在功率等于有功功率和无功功率的矢量和。所以，感性负载的视在功率大于有功功率。若用有功功率选变压器，感性负载的视在功率要大于电力变压器容量，负载电流要超过变压器的允许值，所以，感性负载必须用视在功率选变压器。

如果变压器所带负荷全部是电阻负载，其总功率可等于变压器的KVA值。

KVA 而不是KW呢？ VA或KVA是视在功率，交流线路中使用，又称为容量，就是电压与电流有效值的乘积单位，但会影响到变压器的负荷设计，所以用VA或KVA来计算更准确。 而W或KW则是我们平时习惯的叫法，书面正规。
