中试控股技术研究院鲁工为您讲解：低频耐压高压发生器（高压电缆）

ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压
    电容。
请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不
好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙
端子。

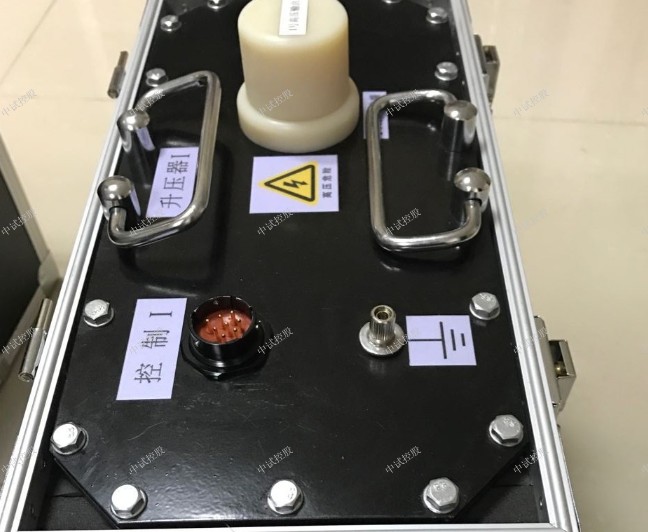

如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需
I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和
II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使
用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！
控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！
建议使用220V(110V)交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机输出频率有较高的要求，要求是：频率50Hz±0.1HZ(60Hz±0.1HZ)，电压220V±5%(110V±5%)，功率大于8KW，特别要求发电机输出频率稳定（普通发电机必须要接入10KVA(I）、20KVA（I+II）的变频电源或使用数码变频发电机），否则一定会严重损坏仪器，不能正常升压！！！
当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有
    10只保险管备用。
如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕
    后，扭紧注油孔。
屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±0.1HZ(60Hz±0.1HZ)，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！
警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！
输出频率：0.1Hz、0.05Hz、0.02Hz
带载能力
1、0.1 Hz 特大1.1F
2、0.05 Hz 特大2.2F
3、0.02 Hz 特大5.5F
4、测量精度： 3%
5、电压正，负峰值误差： ≤3%
6、电压波形失真度： ≤5%
使用条件
1、户内、户外；
2、温度：-10℃∽+40℃
3、湿度：≤85% RH
4、电源： 交流50Hz，220V ±5%

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

这种测试比直流高压试验对新铺电缆和维修过的电缆，在其连接处和端头出头联接错误的判定要准确。

“35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法”行业标准，按照此行业标准要求，其试验程序如下：

将与试品相连的电气设备全部脱离试品电缆，将试验设备(超低频高压发生器等)采用裸铜线可靠接地。

采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

试验电压峰值：3VO， 试验时间：60min。

试品电缆的电容值在试验设备负载电容能力范围内时，可以将试品电缆三相线芯并联后，同时进行耐压试验。

用柔性连接电缆将试验设备与试品电缆相连接，合上电源，开始升压进行试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

试验时间到后，先将电压降到零位，然后切断电源。试验中若无破坏性放电发生，则认为通过耐压试验。

在升压和耐压过程中，如发现电压表指针摆动较大，电流表指示急剧增加，调压器继续升压但电压基本不变甚至呈下降趋势，而电流增加幅度较大，试品电缆发出异味，烟雾或异常响声或闪烙等现象，应立即停止升压，降压停电后查明原因。这些现象如查明是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

试验过程中，如果遇到非试品电缆绝缘缺陷的意外失去电源，使试验中断，在查明原因恢复电源后，应重新进行全时间连接。

 中试控股技术博士为您解答：低频高压发生装置是接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，SF6微量水分测量仪主要适用于干燥气体微水份检测，被测气体有：H2、SF6、N2、O2、Ar2、CO2、压缩空气等多种气体的水份测量，探头可防结露及油气污染。并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。

    超低频高压发生器具有以下特征：

    1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确；

    2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。；

    3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精；

    4、确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms；

    5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电 阻；

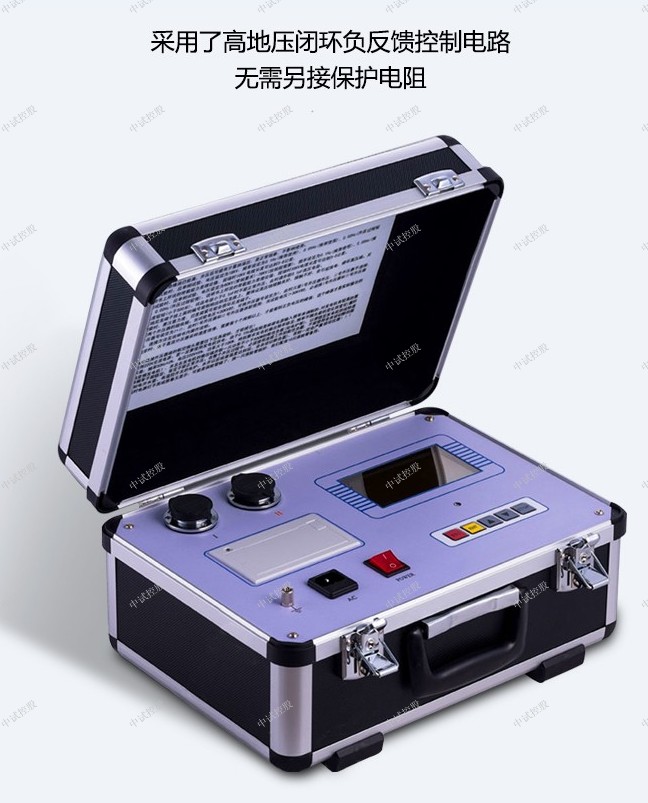

    6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

   超低频高压发生器大体参数

   1.工作电源：AC 220V±5， 50Hz±10%

   2.环境温度：-10-40℃

   3.相对湿度：≤85%

   4.输出电压：0-30KV、0-50KV、0-80KV

   5.输出频率：0.1Hz、0.05Hz 、0.02Hz

   6.电压正，负峰值误差：≤３％

   7.电压波形失真度：：≤5%

      中试控股技术博士为您解答：超低频高压发生器是采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预的电力设备，具有过压过流保护设置，外面不需要另外接保护电阻。特点：体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告；

控制面板示意图：

各部件示意图以及功能：

1.“地”：接地端子，使用时与大地相连。

2.“输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。

3.“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。

4.“功能键”：其功能由显示器提示栏对应位置提示。

5.“AC220V”：电源输入插座，内藏保险管。

6.“开关”：电源开关。内藏指示灯，开时亮，关时熄。

7.“打印机”：打印测试报告。

8.“液晶显示器”：显示测试数据以及输出波形。

显示器显示说明：

中试控股技术博士为您解答：使用超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢？超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，一直深受广大电力工作者的欢迎，但是此设备的试验比较繁琐，因此本文就以超低频高压发生器进行电缆的超低频耐压试验来进行讲解。
