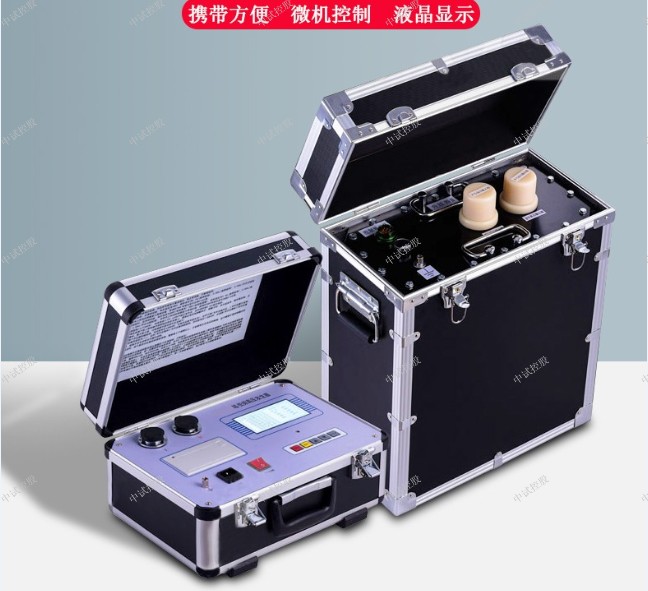

ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。
超低频高压发生器是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。
一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题
    后，才能使用本仪器。
二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接
地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤
30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II
串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接
到升压器II，绝对不能接反！否则会损坏仪器或者试品。
三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分
    放电后再关闭电源。否则一定会损坏仪器！！！
四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。
五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。
六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、
0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-20公里。
七、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设
定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-15公里。
输出频率：0.1Hz、0.05Hz、0.02Hz
带载能力
1、0.1 Hz 特大1.1F
2、0.05 Hz 特大2.2F
3、0.02 Hz 特大5.5F
4、测量精度： 3%
5、电压正，负峰值误差： ≤3%
6、电压波形失真度： ≤5%
使用条件
1、户内、户外；
2、温度：-10℃∽+40℃
3、湿度：≤85% RH
4、电源： 交流50Hz，220V ±5%

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

5. 在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，

特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升 压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出 II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，不能接反！否则会损坏仪器或者试品。

开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器！

请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。

由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。

10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-8公里。

35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-5公里。

如电缆长度较短(小于500米)，试品电容小于0.1μF时不能正常升压，此时请并联0.1μF高压电容。

请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。

如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。

控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！

建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机有较高的要求，要求是：频率50Hz±2%，电压220V±5%，功率大于5KW，特别要求发电机输出频率稳定，频率不随负载的变化而变化（使用数码变频发电机），并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉等)，以便稳定发电机的运转速度，如果频率不能稳定，肯定不能正常升压。在整个升压过程中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏仪器！

当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有10只保险管备用。

如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕后，扭紧注油孔。

警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！

     超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕电容屏触摸屏液晶显示，清晰直观、且能显示输出波形、打印试验报告，使用十分方便。

      下面我们来具体谈一下超低频高压发生器这款设备的主要特点：

      1、电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

      2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

      3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

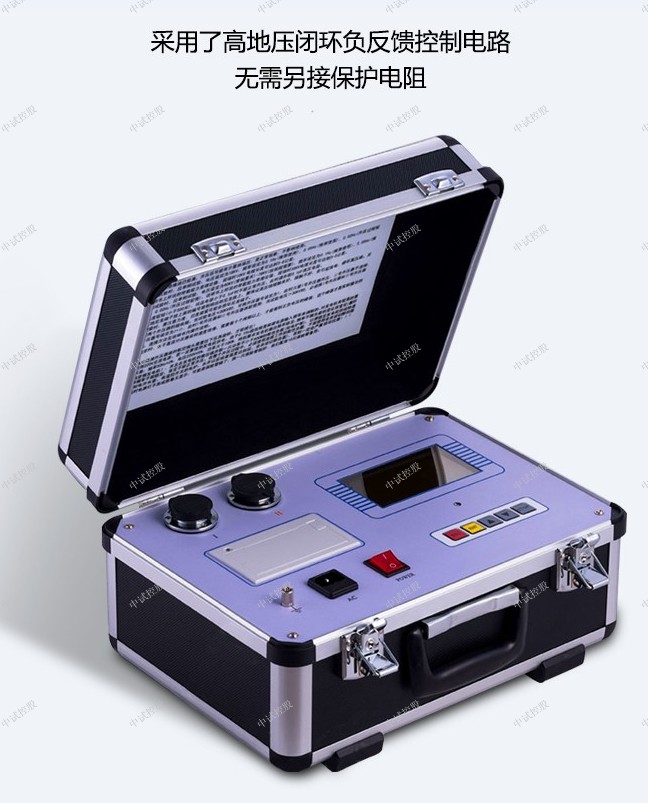

      4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

      5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

      超低频高压发生器作为传统工频耐压试验设备的换代产品，主要是采用正弦波或余弦方波作为输出源的一种新型超低频交流测试装置，主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验，具有二十世纪末期国际先进水平，国内领先水平。
